某体育场工程配电箱分项质量技术交底卡

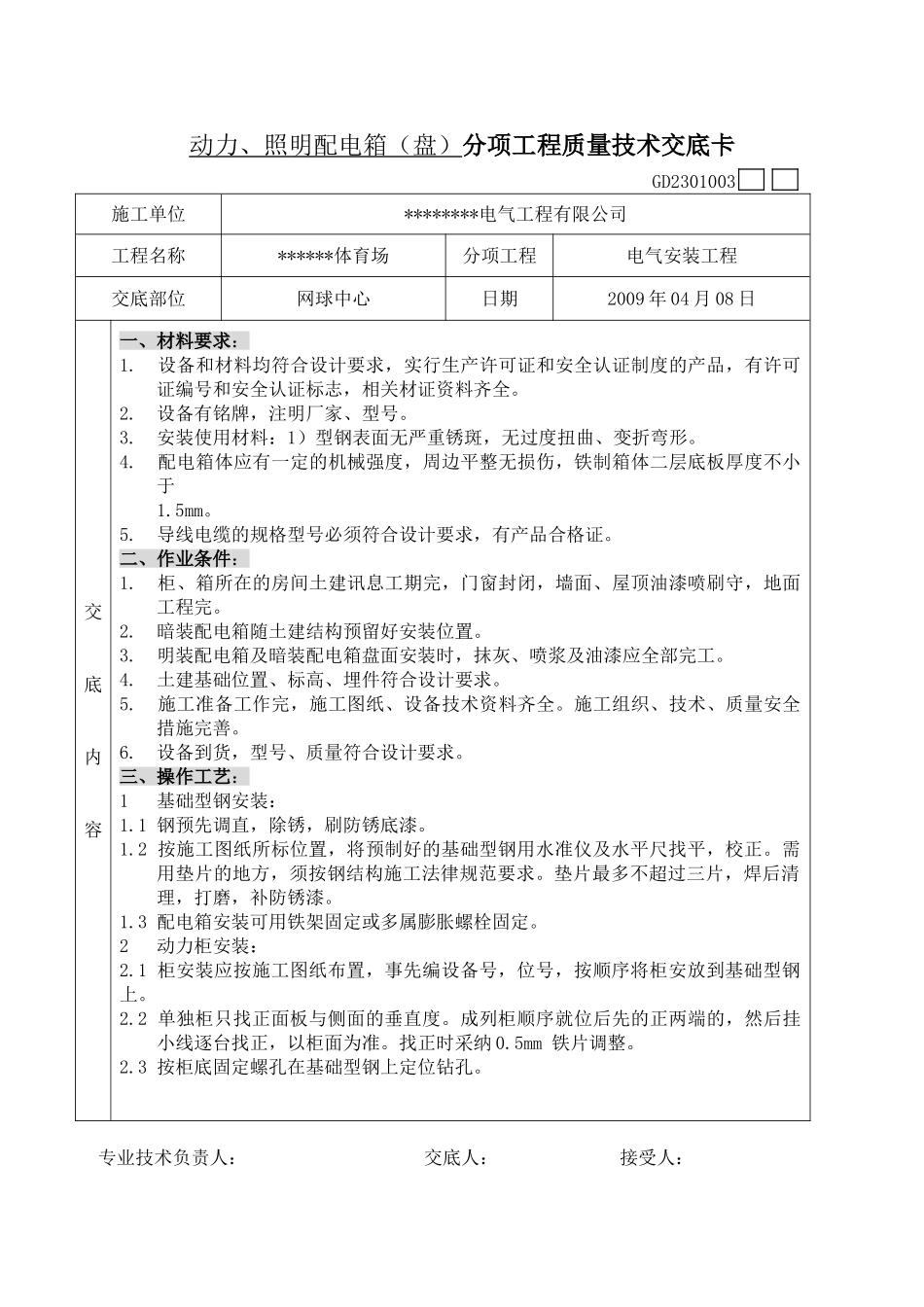

动力、照明配电箱（盘）分项工程质量技术交底卡 GD2301003施工单位********电气工程有限公司工程名称******体育场分项工程电气安装工程交底部位网球中心日期2009 年 04 月 08 日交底内容一、材料要求：1. 设备和材料均符合设计要求，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关材证资料齐全。2. 设备有铭牌，注明厂家、型号。3. 安装使用材料：1）型钢表面无严重锈斑，无过度扭曲、变折弯形。4. 配电箱体应有一定的机械强度，周边平整无损伤，铁制箱体二层底板厚度不小于1.5mm。5. 导线电缆的规格型号必须符合设计要求，有产品合格证。二、作业条件：1. 柜、箱所在的房间土建讯息工期完，门窗封闭，墙面、屋顶油漆喷刷守，地面工程完。2. 暗装配电箱随土建结构预留好安装位置。3. 明装配电箱及暗装配电箱盘面安装时，抹灰、喷浆及油漆应全部完工。4. 土建基础位置、标高、埋件符合设计要求。5. 施工准备工作完，施工图纸、设备技术资料齐全。施工组织、技术、质量安全措施完善。6. 设备到货，型号、质量符合设计要求。三、操作工艺：1 基础型钢安装：1.1 钢预先调直，除锈，刷防锈底漆。1.2 按施工图纸所标位置，将预制好的基础型钢用水准仪及水平尺找平，校正。需用垫片的地方，须按钢结构施工法律规范要求。垫片最多不超过三片，焊后清理，打磨，补防锈漆。1.3 配电箱安装可用铁架固定或多属膨胀螺栓固定。2 动力柜安装：2.1 柜安装应按施工图纸布置，事先编设备号，位号，按顺序将柜安放到基础型钢上。2.2 单独柜只找正面板与侧面的垂直度。成列柜顺序就位后先的正两端的，然后挂小线逐台找正，以柜面为准。找正时采纳 0.5mm 铁片调整。2.3 按柜底固定螺孔在基础型钢上定位钻孔。专业技术负责人： 交底人： 接受人：动力、照明配电箱（盘）分项工程质量技术交底卡 GD2301003施工单位*******工程有限公司工程名称******体育场分项工程电气安装工程交底部位网球中心日期2009 年 04 月 08 日交底内容2.4 柜就位找正找平后，柜体与基础型钢固定，柜体与柜体，柜体与侧挡板均应用镀锌螺栓连接。2.5 柜体应有可靠的接地装置，装有电器的可开启柜门应用裸铜软线与接地金属构件做可靠连接。2.6 柜漆层应完好无损，色泽一致。固定电器的支架均应刷漆。3 配电箱安装：3.1 弹线定位：根据设计要求找出配电箱位置，并按配电箱外形尺寸进行弹线定位。配电箱安装底口距地 1.5 米，在同...
