某单层轻钢结构厂房高支撑架模板施工方案

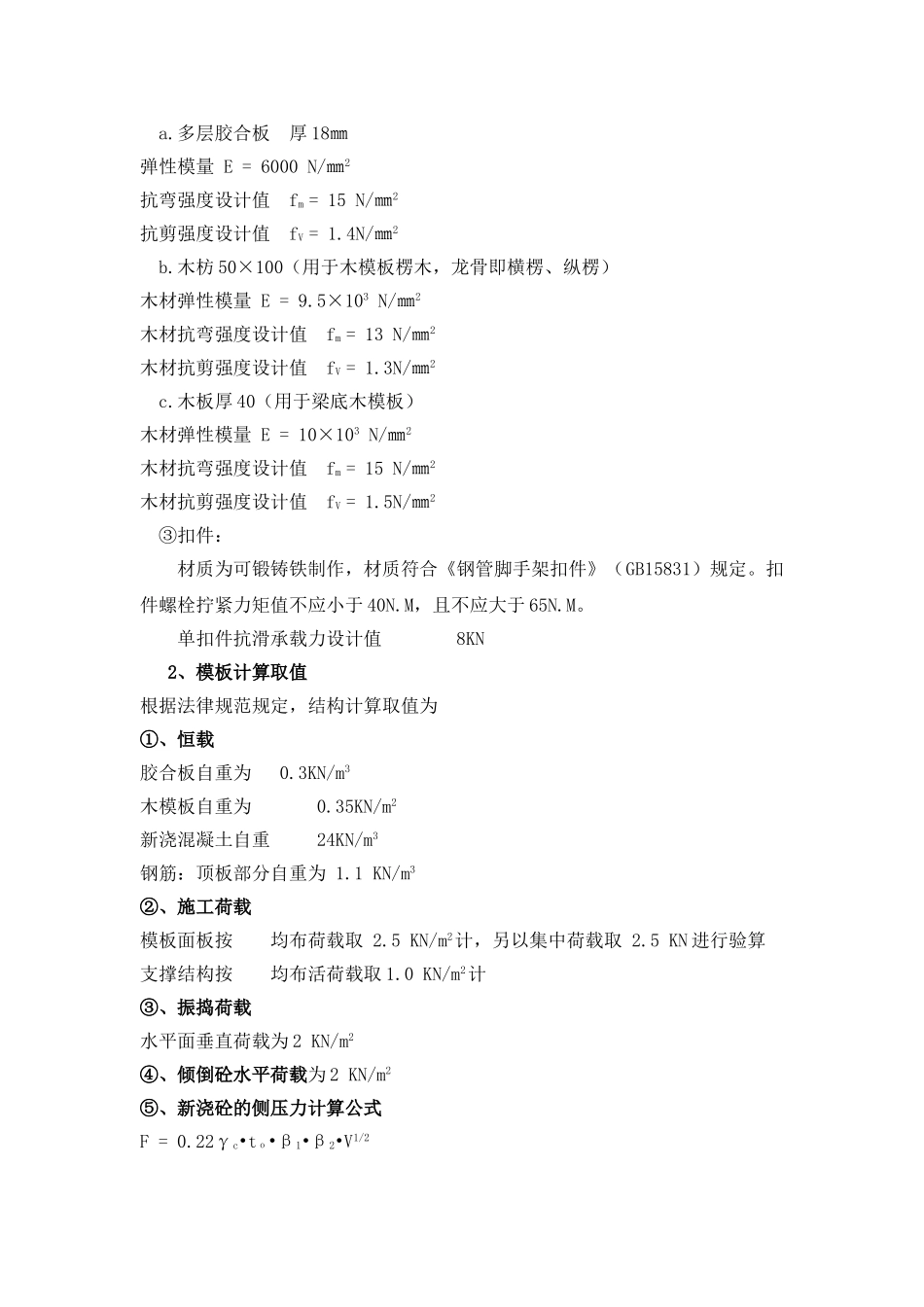

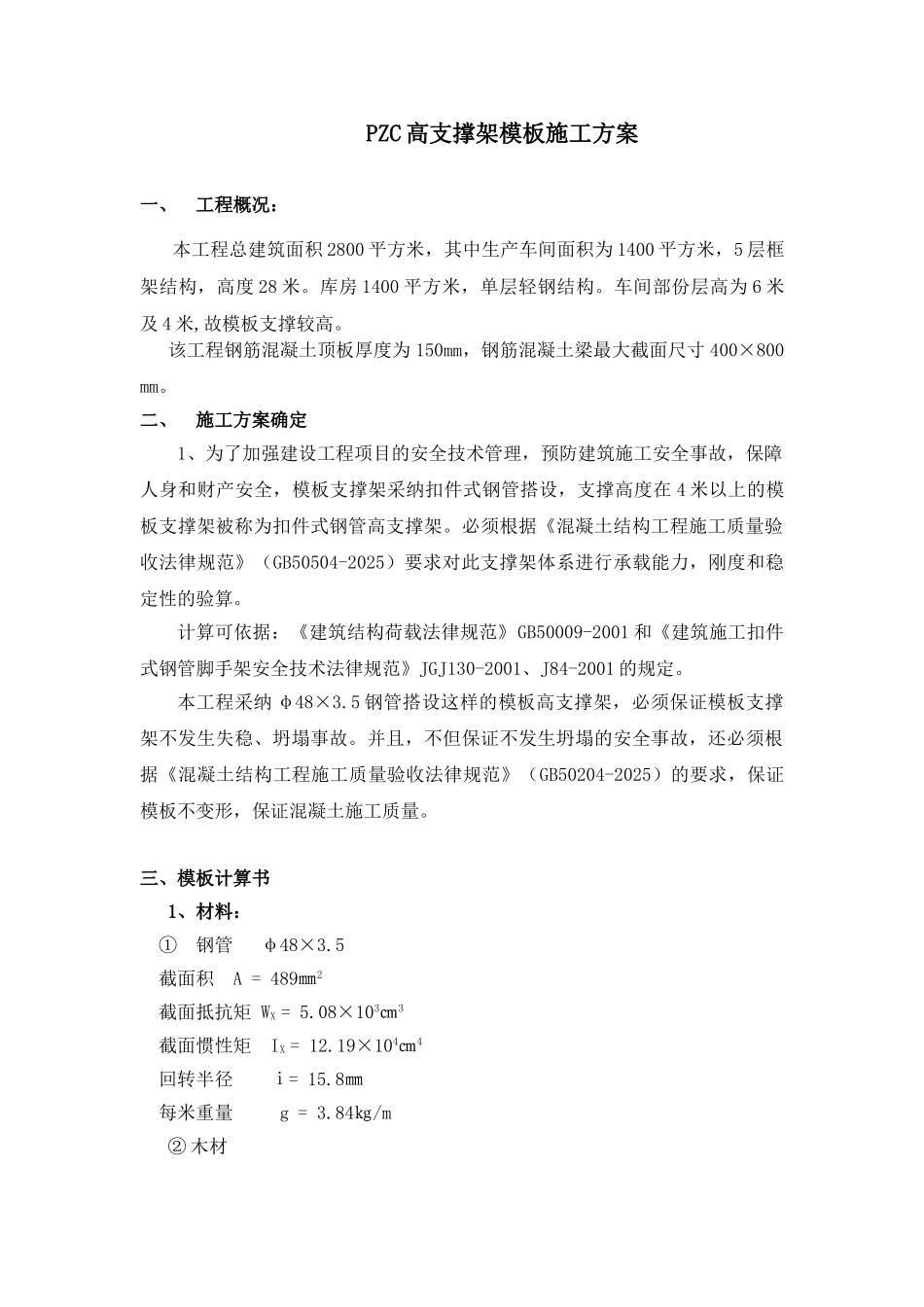

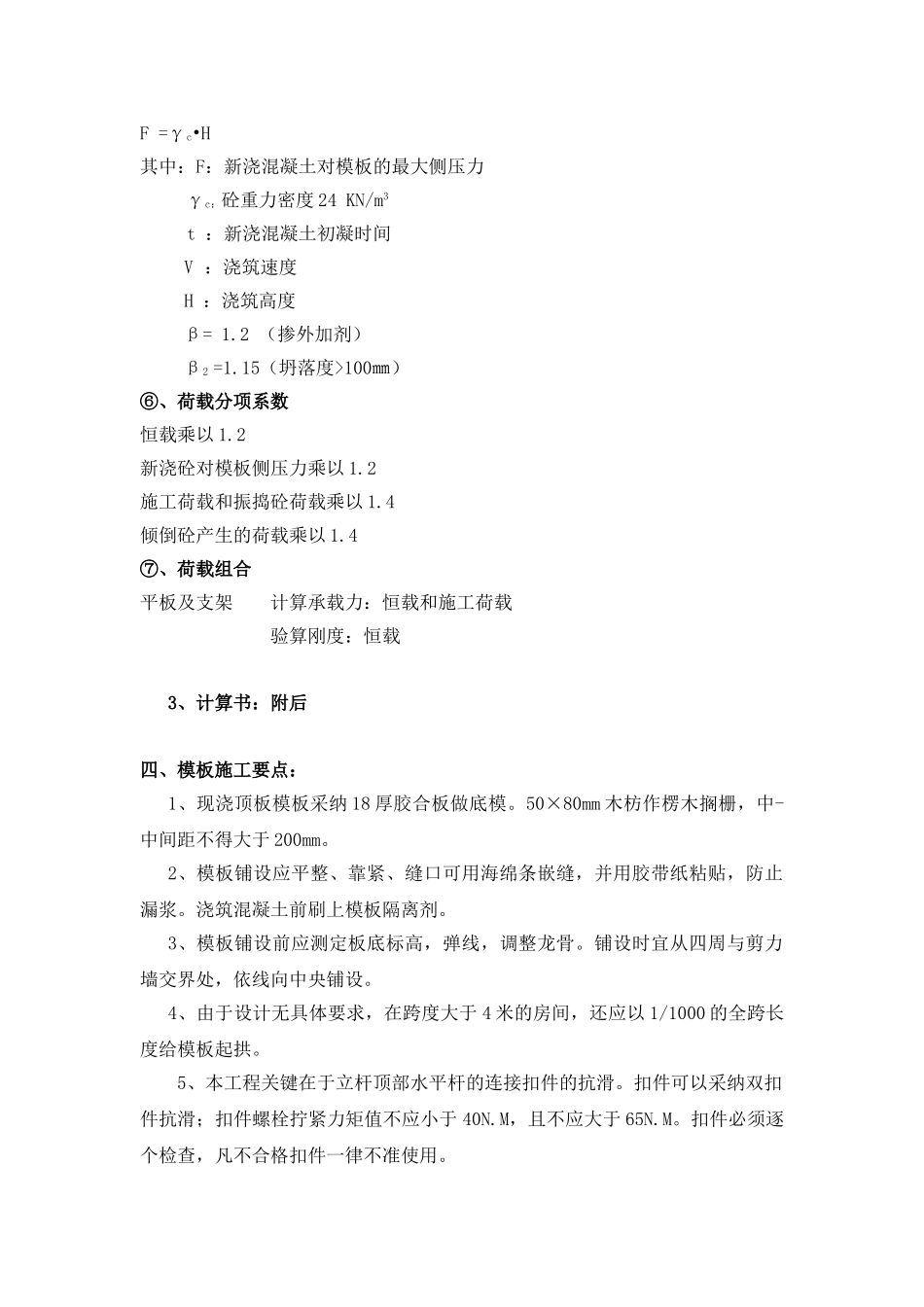

PZC 高支撑架模板施工方案一、工程概况：本工程总建筑面积 2800 平方米，其中生产车间面积为 1400 平方米，5 层框架结构，高度 28 米。库房 1400 平方米，单层轻钢结构。车间部份层高为 6 米及 4 米,故模板支撑较高。该工程钢筋混凝土顶板厚度为 150mm，钢筋混凝土梁最大截面尺寸 400×800 mm。二、 施工方案确定1、为了加强建设工程项目的安全技术管理，预防建筑施工安全事故，保障人身和财产安全，模板支撑架采纳扣件式钢管搭设，支撑高度在 4 米以上的模板支撑架被称为扣件式钢管高支撑架。必须根据《混凝土结构工程施工质量验收法律规范》（GB50504-2025）要求对此支撑架体系进行承载能力，刚度和稳定性的验算。计算可依据：《建筑结构荷载法律规范》GB50009-2001 和《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2001、J84-2001 的规定。本工程采纳 φ48×3.5 钢管搭设这样的模板高支撑架，必须保证模板支撑架不发生失稳、坍塌事故。并且，不但保证不发生坍塌的安全事故，还必须根据《混凝土结构工程施工质量验收法律规范》（GB50204-2025）的要求，保证模板不变形，保证混凝土施工质量。三、模板计算书1、材料：① 钢管 φ48×3.5截面积 A = 489㎜2截面抵抗矩 WX = 5.08×103㎝3截面惯性矩 IX = 12.19×104㎝4回转半径 ⅰ= 15.8㎜每米重量 g = 3.84㎏/m② 木材a.多层胶合板 厚 18㎜弹性模量 E = 6000 N/㎜2抗弯强度设计值 fm = 15 N/㎜2抗剪强度设计值 fV = 1.4N/㎜2b.木枋 50×100（用于木模板楞木，龙骨即横楞、纵楞）木材弹性模量 E = 9.5×103 N/㎜2木材抗弯强度设计值 fm = 13 N/㎜2木材抗剪强度设计值 fV = 1.3N/㎜2c.木板厚 40（用于梁底木模板）木材弹性模量 E = 10×103 N/㎜2木材抗弯强度设计值 fm = 15 N/㎜2木材抗剪强度设计值 fV = 1.5N/㎜2 ③扣件：材质为可锻铸铁制作，材质符合《钢管脚手架扣件》（GB15831）规定。扣件螺栓拧紧力矩值不应小于 40N.M，且不应大于 65N.M。单扣件抗滑承载力设计值 8KN2、模板计算取值根据法律规范规定，结构计算取值为①、恒载胶合板自重为 0.3KN/m3木模板自重为 0.35KN/m2新浇混凝土自重 24KN/m3钢筋：顶板部分自重为 1.1 KN/m3②、施工荷载模板面板按 均布荷载取 2.5 KN/m2计，另以集中荷载取 2.5 KN 进行验算支撑结构按 均布活荷载取 1.0 KN/m2计③、振捣荷载水平面垂直荷载为 2...
