某原油脱水改造工程施工方案VIP专享

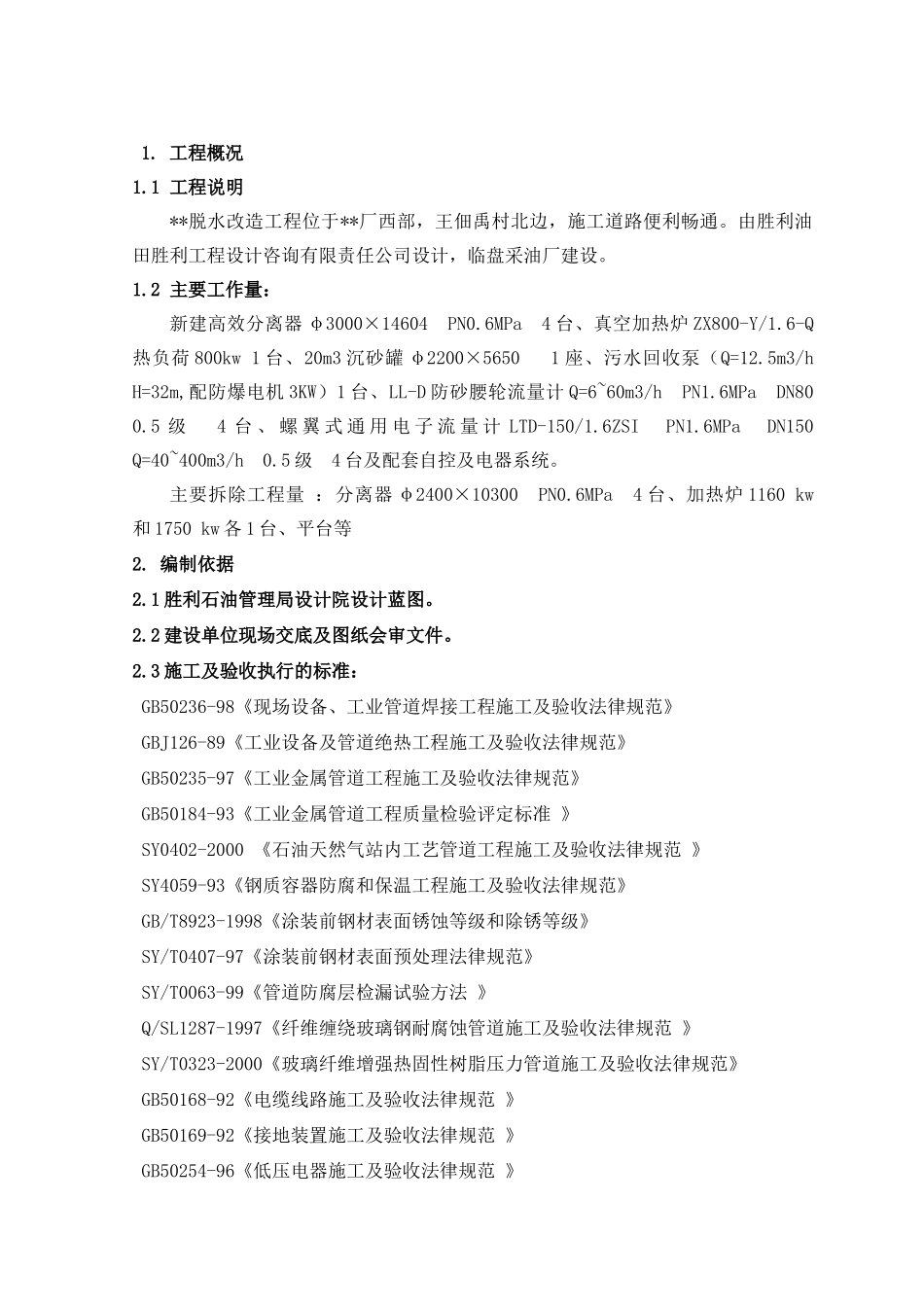

1. 工程概况 1.1 工程说明**脱水改造工程位于**厂西部，王佃禹村北边，施工道路便利畅通。由胜利油田胜利工程设计咨询有限责任公司设计，临盘采油厂建设。 1.2 主要工作量：新建高效分离器 φ3000×14604 PN0.6MPa 4 台、真空加热炉 ZX800-Y/1.6-Q 热负荷 800kw 1 台、20m3 沉砂罐 φ2200×5650 1 座、污水回收泵（Q=12.5m3/h H=32m,配防爆电机 3KW）1 台、LL-D 防砂腰轮流量计 Q=6~60m3/h PN1.6MPa DN80 0.5 级 4 台 、 螺 翼 式 通 用 电 子 流 量 计 LTD-150/1.6ZSI PN1.6MPa DN150 Q=40~400m3/h 0.5 级 4 台及配套自控及电器系统。主要拆除工程量 ：分离器 φ2400×10300 PN0.6MPa 4 台、加热炉 1160 kw和 1750 kw 各 1 台、平台等 2. 编制依据2.1 胜利石油管理局设计院设计蓝图。2.2 建设单位现场交底及图纸会审文件。2.3 施工及验收执行的标准：GB50236-98《现场设备、工业管道焊接工程施工及验收法律规范》GBJ126-89《工业设备及管道绝热工程施工及验收法律规范》GB50235-97《工业金属管道工程施工及验收法律规范》GB50184-93《工业金属管道工程质量检验评定标准 》SY0402-2000 《石油天然气站内工艺管道工程施工及验收法律规范 》 SY4059-93《钢质容器防腐和保温工程施工及验收法律规范》GB/T8923-1998《涂装前钢材表面锈蚀等级和除锈等级》SY/T0407-97《涂装前钢材表面预处理法律规范》 SY/T0063-99《管道防腐层检漏试验方法 》Q/SL1287-1997《纤维缠绕玻璃钢耐腐蚀管道施工及验收法律规范 》SY/T0323-2000《玻璃纤维增强热固性树脂压力管道施工及验收法律规范》GB50168-92《电缆线路施工及验收法律规范 》 GB50169-92《接地装置施工及验收法律规范 》 GB50254-96《低压电器施工及验收法律规范 》 GB50093-2025《自动化仪表工程施工及验收法律规范 》 GB50204-2025《混凝土结构工程施工质量验收法律规范》 JGJ79-2000《建筑地基处理技术法律规范》 GB50202-2025《建筑地基基础工程施工质量验收法律规范》 GB50300-2001《建筑工程施工质量验收统一标准》 SY4024－93《石油建设工程质量检验评定标准》（通则）SY4038－93《石油建设工程质量检验评定标准》2.5 Q/HSE管理体系程序文件3. 施工部署3.1 施工任务划分根据本工程特点，现场组建 4 个专业施工班组，各专业施工机组施工任务分配如下：3.1.1 设备基础拆除、设备基础重建等土建工程由土建...
