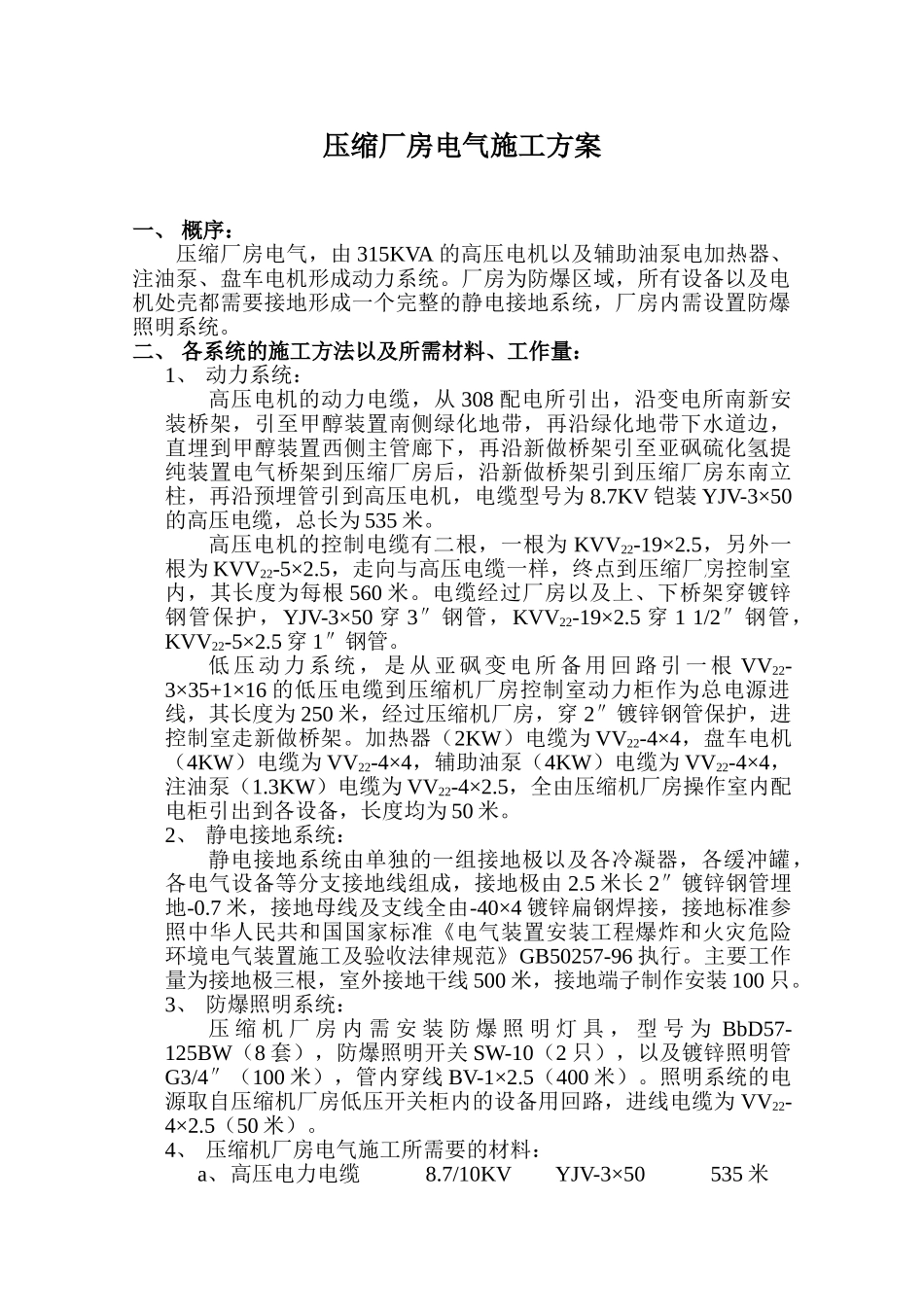

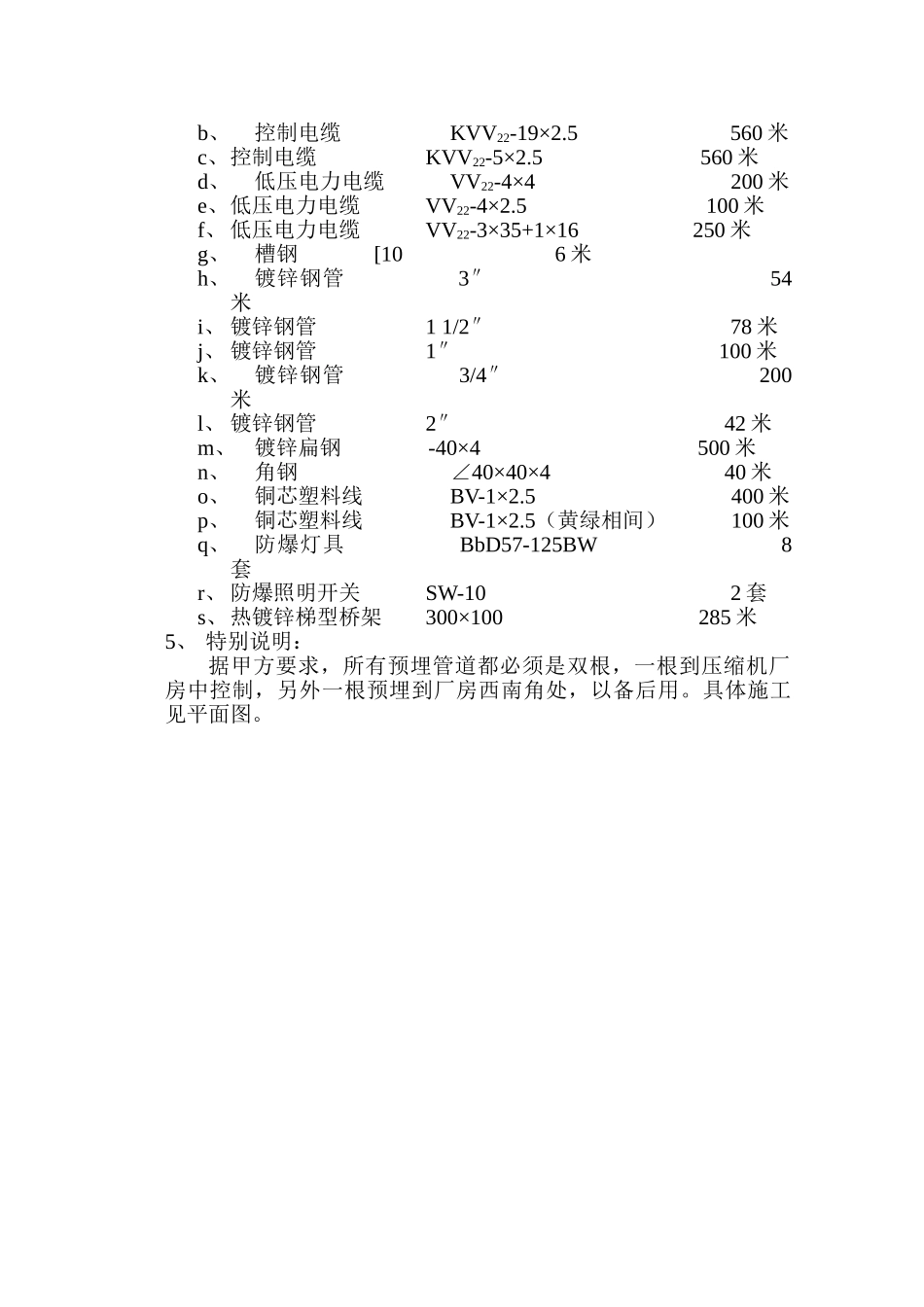

压缩厂房电气施工方案一、 概序：压缩厂房电气，由 315KVA 的高压电机以及辅助油泵电加热器、注油泵、盘车电机形成动力系统。厂房为防爆区域，所有设备以及电机处壳都需要接地形成一个完整的静电接地系统，厂房内需设置防爆照明系统。二、 各系统的施工方法以及所需材料、工作量：1、 动力系统：高压电机的动力电缆，从 308 配电所引出，沿变电所南新安装桥架，引至甲醇装置南侧绿化地带，再沿绿化地带下水道边，直埋到甲醇装置西侧主管廊下，再沿新做桥架引至亚砜硫化氢提纯装置电气桥架到压缩厂房后，沿新做桥架引到压缩厂房东南立柱，再沿预埋管引到高压电机，电缆型号为 8.7KV 铠装 YJV-3×50的高压电缆，总长为 535 米。高压电机的控制电缆有二根，一根为 KVV22-19×2.5，另外一根为 KVV22-5×2.5，走向与高压电缆一样，终点到压缩厂房控制室内，其长度为每根 560 米。电缆经过厂房以及上、下桥架穿镀锌钢管保护，YJV-3×50 穿 3″钢管，KVV22-19×2.5 穿 1 1/2″钢管，KVV22-5×2.5 穿 1″钢管。低 压 动 力 系 统 ， 是 从 亚 砜 变 电 所 备 用 回 路 引 一 根 VV22-3×35+1×16 的低压电缆到压缩机厂房控制室动力柜作为总电源进线，其长度为 250 米，经过压缩机厂房，穿 2″镀锌钢管保护，进控制室走新做桥架。加热器（2KW）电缆为 VV22-4×4，盘车电机（4KW）电缆为 VV22-4×4，辅助油泵（4KW）电缆为 VV22-4×4，注油泵（1.3KW）电缆为 VV22-4×2.5，全由压缩机厂房操作室内配电柜引出到各设备，长度均为 50 米。2、 静电接地系统：静电接地系统由单独的一组接地极以及各冷凝器，各缓冲罐，各电气设备等分支接地线组成，接地极由 2.5 米长 2″镀锌钢管埋地-0.7 米，接地母线及支线全由-40×4 镀锌扁钢焊接，接地标准参照中华人民共和国国家标准《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收法律规范》GB50257-96 执行。主要工作量为接地极三根，室外接地干线 500 米，接地端子制作安装 100 只。3、 防爆照明系统：压 缩 机 厂 房 内 需 安 装 防 爆 照 明 灯 具 ， 型 号 为 BbD57-125BW（8 套），防爆照明开关 SW-10（2 只），以及镀锌照明管G3/4″（100 米），管内穿线 BV-1×2.5（400 米）。照明系统的电源取自压缩机厂房低压开关柜内的设备用回路，进线电缆为 VV22-4×2.5（50 米）。4、 压缩机厂房电气施工所需要的材...
