某城市截污管线通过八三输油管线施工措施

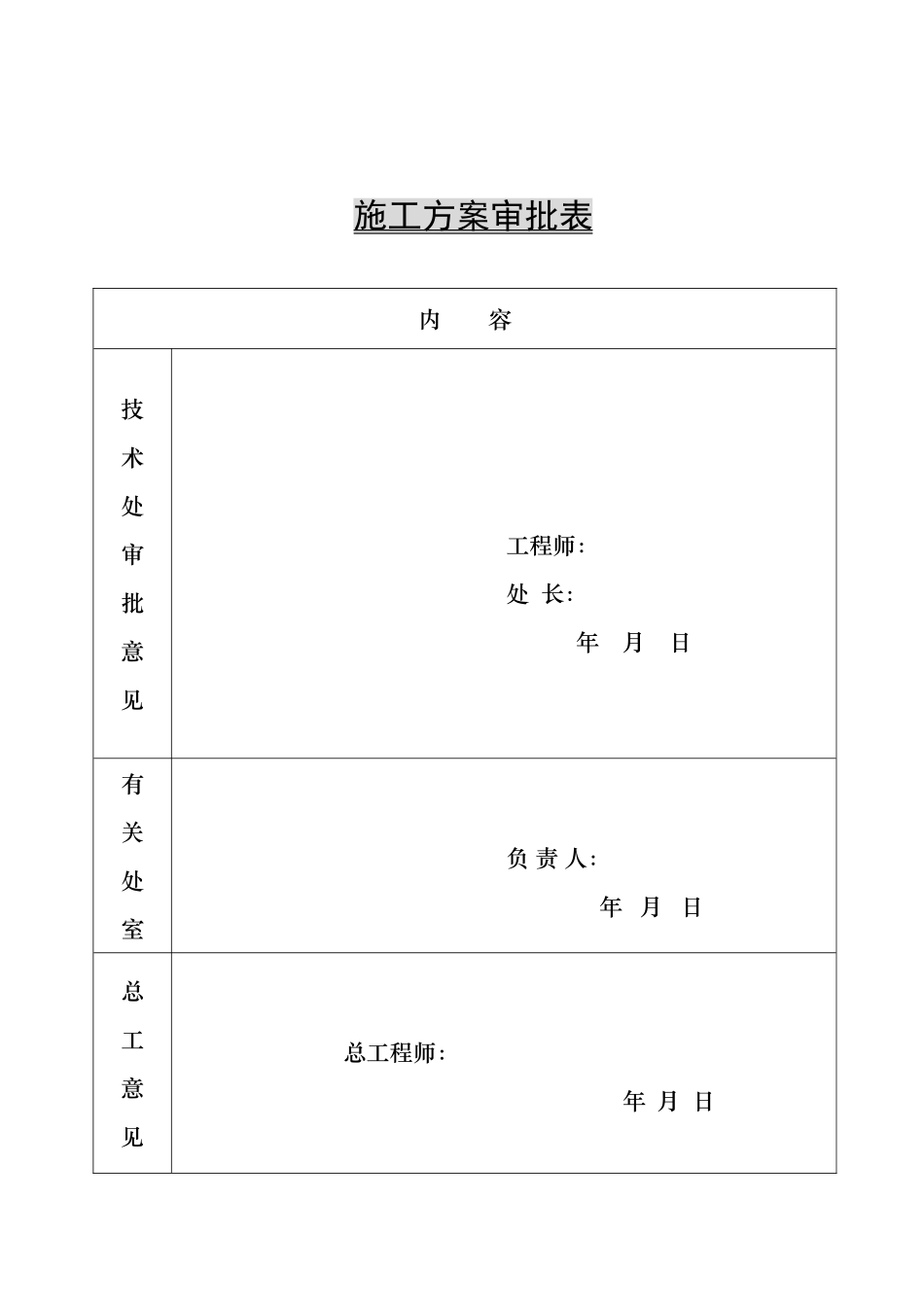

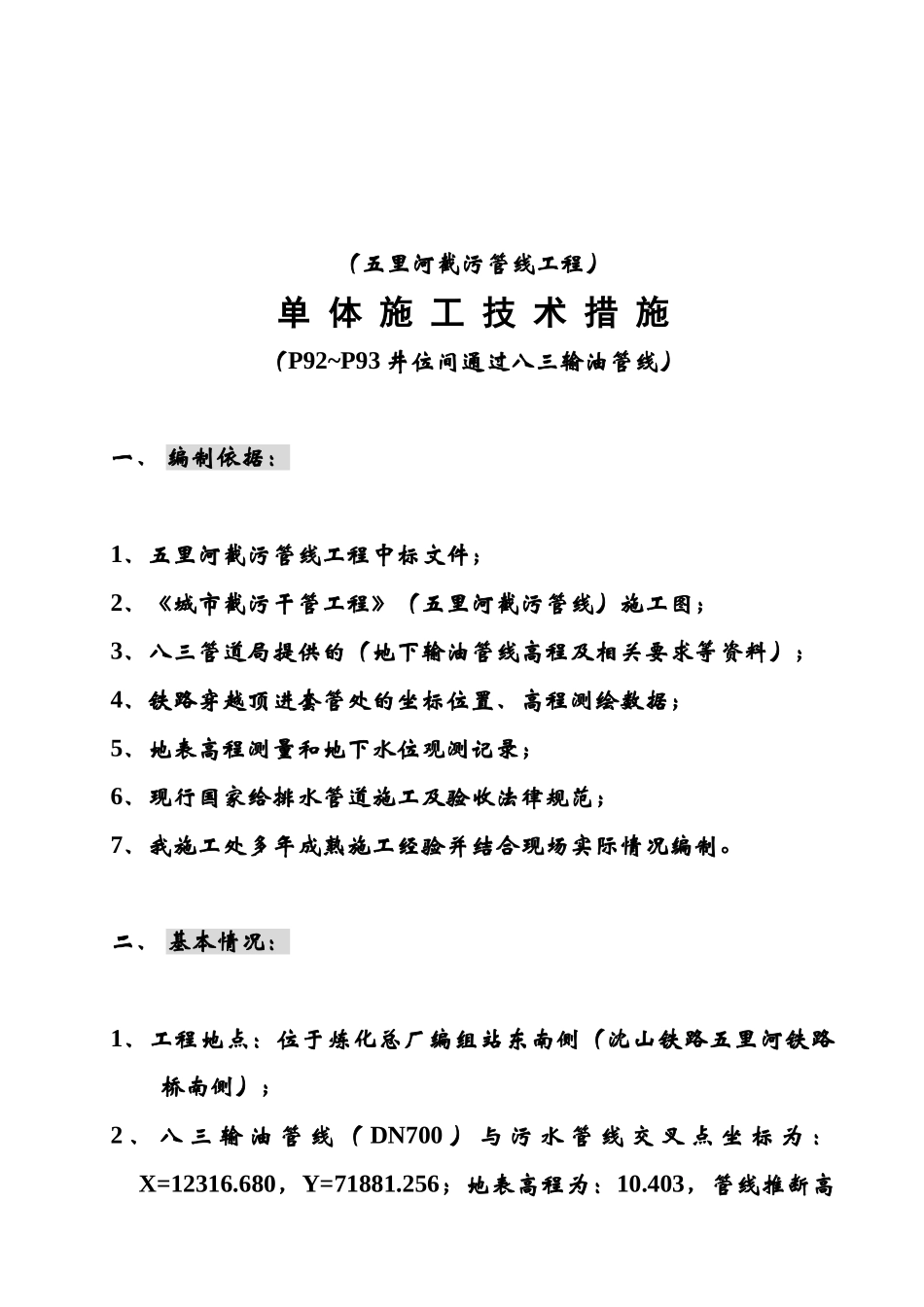

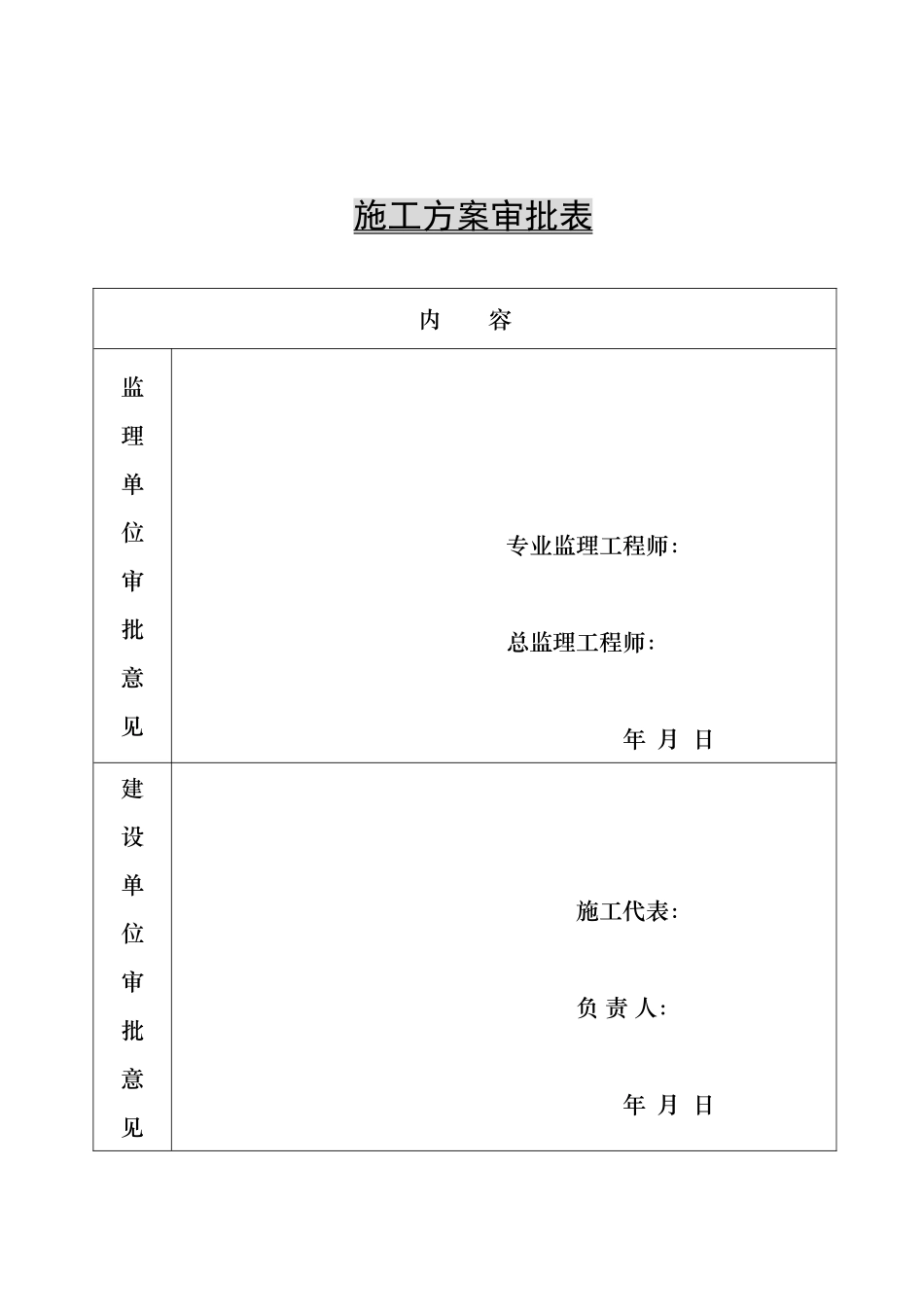

施工方案审批表内 容监理单位审批意见专业监理工程师：总监理工程师：年 月 日建设单位审批意见施工代表：负 责 人：年 月 日施工方案审批表内 容技术处审批意见工程师：处 长：年 月 日有关处室负 责 人：年 月 日总工意见 总工程师：年 月 日（五里河截污管线工程）单 体 施 工 技 术 措 施（P92~P93 井位间通过八三输油管线）一、 编制依据：1、五里河截污管线工程中标文件；2、《城市截污干管工程》（五里河截污管线）施工图；3、八三管道局提供的（地下输油管线高程及相关要求等资料）；4、铁路穿越顶进套管处的坐标位置、高程测绘数据；5、地表高程测量和地下水位观测记录；6、现行国家给排水管道施工及验收法律规范；7、我施工处多年成熟施工经验并结合现场实际情况编制。二、 基本情况：1、工程地点：位于炼化总厂编组站东南侧（沈山铁路五里河铁路桥南侧）；2 、 八 三 输 油 管 线 （ DN700 ） 与 污 水 管 线 交 叉 点 坐 标 为 ：X=12316.680，Y=71881.256；地表高程为：10.403，管线推断高程为≈6.903m。辽河输油管线（DN400）与污水管线交叉点坐标为：X=12319.437，Y=71878.228；管线上顶高程 H=6.913m。铁路桥护坡底脚折点坐标为：X=12330.355，Y=71865.100。铁路桥护坡底脚折点与辽河输油管线（DN400）交叉点间直线距离为17.075m（16.865m 净）。3、五里河污水管线（DN1000）与八三输油交叉点位置为≈P93-60m，污水管线内底设计高程为 7.25m。4、交叉点处地下水水位标高：≈7.33m。5、铁路穿越顶进套管处坐标为：X=12244.708，Y=71744.095；X=12294.887，Y=71693.360；H=7.42m（P89 处污水管线管内底高程）。三、 施工技术措施：1、污水管线通过方式：混凝土污水排水管线安装施工由八三输油管线和辽河输油管线上通过。2、八三输油管线和辽河输油管线加固处理：①、八三（辽河）管线防腐，按八三管道局有关要求：“当输油管线两侧管沟土被搅动，管线裸露时（无论原管线防腐层是否损坏），应实行重新进行管线防腐的有关规定。”决定对裸露管线采纳加强级环氧沥青漆防腐，防腐长度按管线基底加固墩外侧各加2m 计算。②、八三（辽河）管线基底加固，由于污水管线由输油管线上通过，污水管线的荷载将传递到输油管线上，必将影响输油管线的运行安全；为此，污水管线安装施工前应先将八三（辽河）管线两侧予以加固处理，处理方法为：⑴、在输油管线外侧 0.6m 处污水管线下设混...
