某宾馆太阳能热泵热水系统设计方案

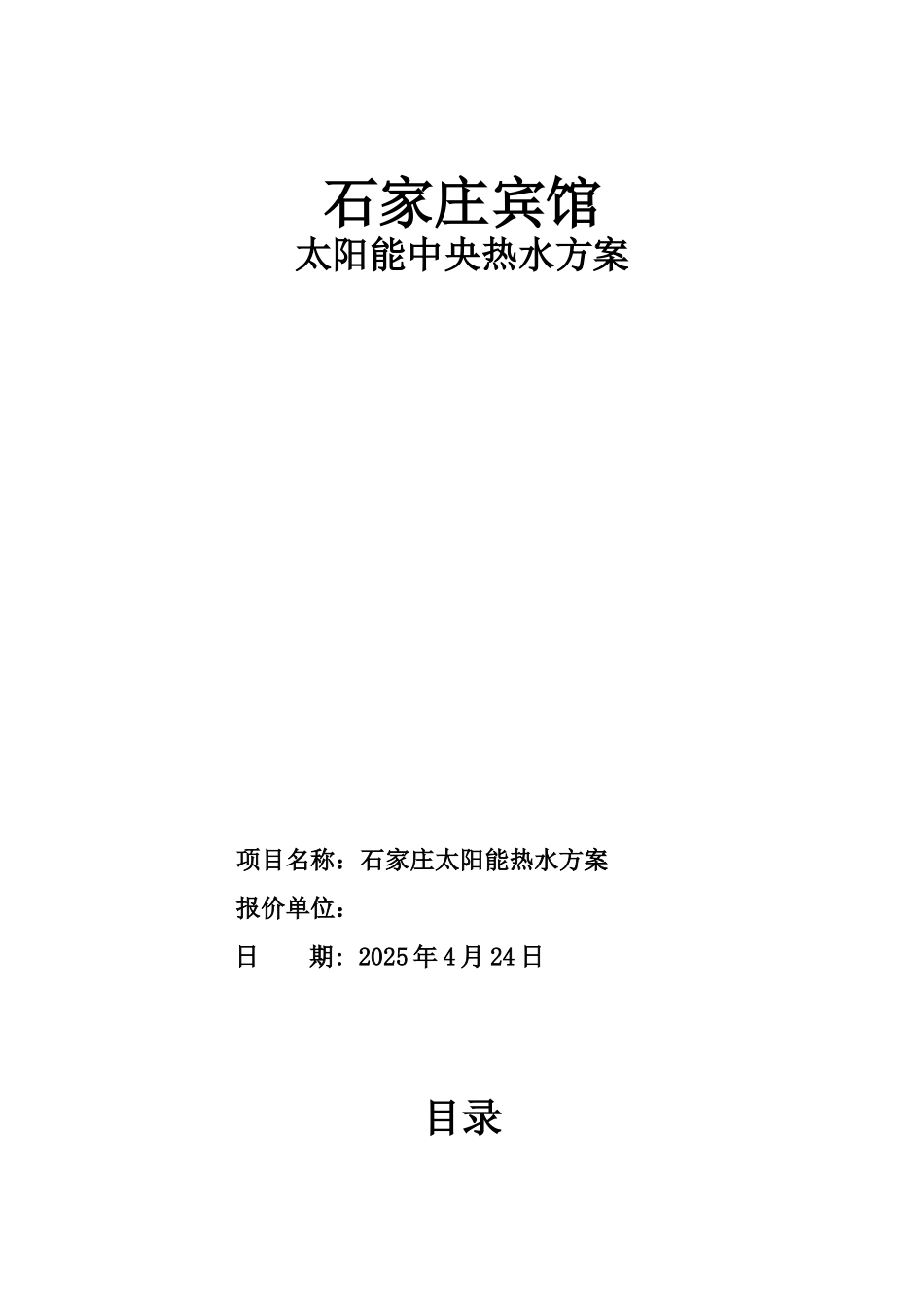

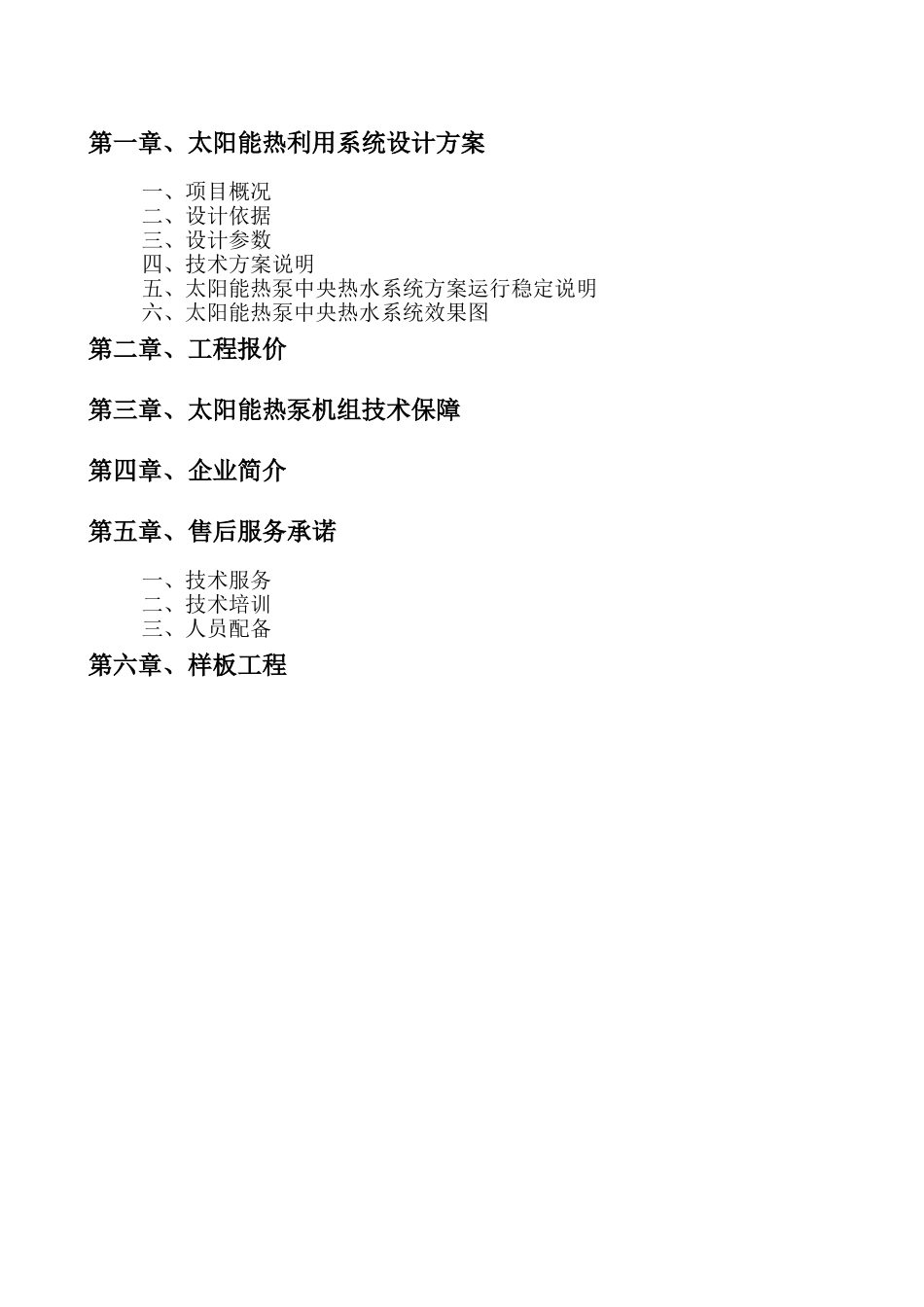

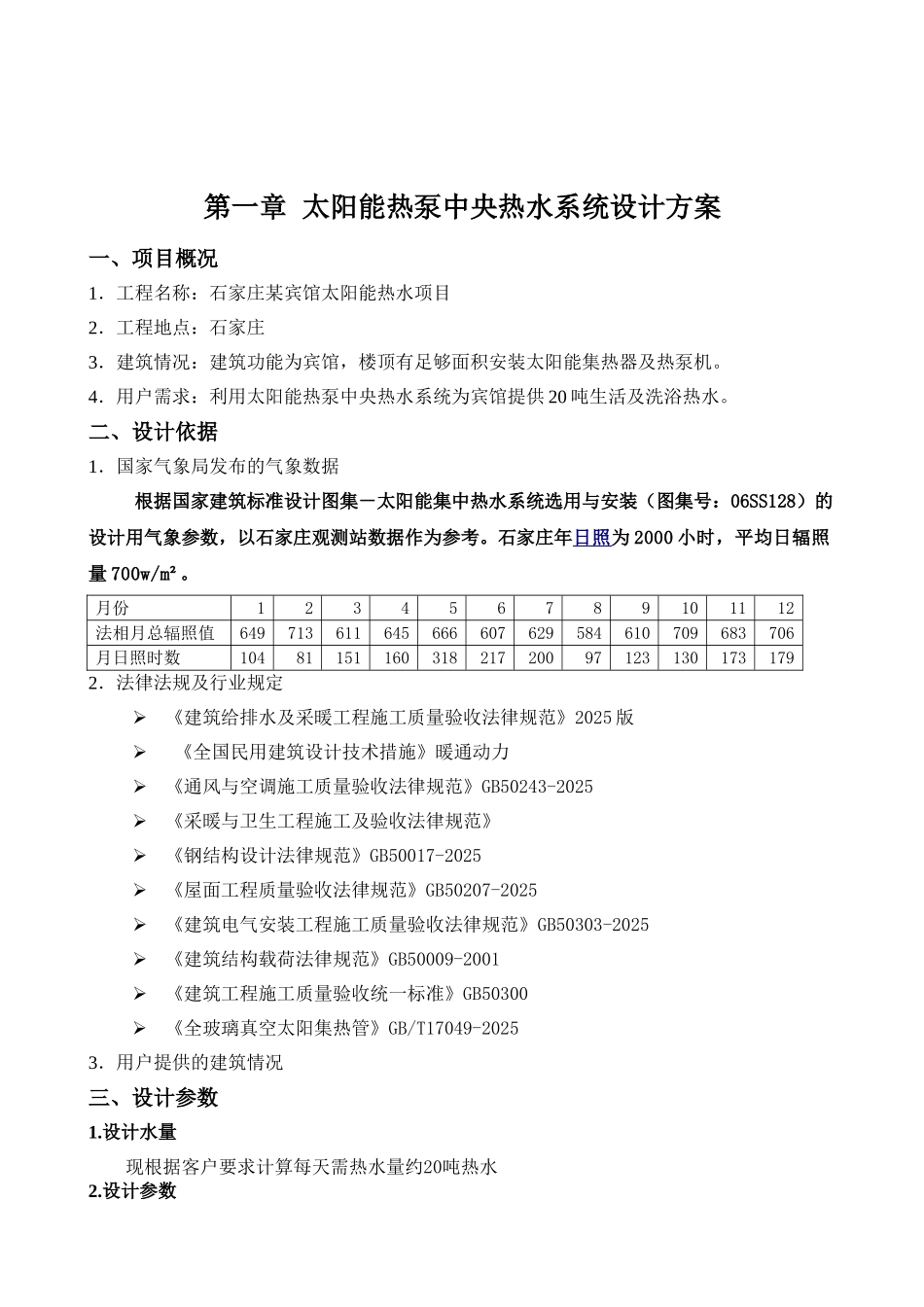

石家庄宾馆 太阳能中央热水方案项目名称：石家庄太阳能热水方案报价单位： 日 期: 2025 年 4 月 24 日目录第一章、太阳能热利用系统设计方案一、项目概况二、设计依据三、设计参数四、技术方案说明五、太阳能热泵中央热水系统方案运行稳定说明六、太阳能热泵中央热水系统效果图第二章、工程报价第三章、太阳能热泵机组技术保障第四章、企业简介第五章、售后服务承诺一、技术服务二、技术培训三、人员配备第六章、样板工程第一章 太阳能热泵中央热水系统设计方案一、项目概况1．工程名称：石家庄某宾馆太阳能热水项目2．工程地点：石家庄3．建筑情况：建筑功能为宾馆，楼顶有足够面积安装太阳能集热器及热泵机。4．用户需求：利用太阳能热泵中央热水系统为宾馆提供 20 吨生活及洗浴热水。二、设计依据1．国家气象局发布的气象数据根据国家建筑标准设计图集－太阳能集中热水系统选用与安装（图集号：06SS128）的设计用气象参数，以石家庄观测站数据作为参考。石家庄年日照 为 2000 小时，平均日辐照量 700w/m²。月份123456789101112法相月总辐照值649713611645666607629584610709683706月日照时数10481151160318217200971231301731792．法律法规及行业规定《建筑给排水及采暖工程施工质量验收法律规范》2025 版 《全国民用建筑设计技术措施》暖通动力《通风与空调施工质量验收法律规范》GB50243-2025《采暖与卫生工程施工及验收法律规范》《钢结构设计法律规范》GB50017-2025《屋面工程质量验收法律规范》GB50207-2025《建筑电气安装工程施工质量验收法律规范》GB50303-2025《建筑结构载荷法律规范》GB50009-2001《建筑工程施工质量验收统一标准》GB50300《全玻璃真空太阳集热管》GB/T17049-20253．用户提供的建筑情况三、设计参数1.设计水量现根据客户要求计算每天需热水量约20吨热水2.设计参数3.设计负荷热水负荷计算：根据宾馆用水需求，总的用水量为 20 吨，设计恒温水箱中水温为 55℃，冬季平均水温为 10℃，太阳能热泵机组出水温度为 55℃，需要加热量为：Q=CM△T =4.187×20000×（55-10） =3768.3KJ热水按太阳能热泵中央热水系统每天工作 10 小时加热，则每小时热水需要加热的负荷为 93kw。四、技术方案说明1．太阳能中央采暖、热水系统图系统说明：1.1 循环方式：当循环水箱温度达到设定温度值 55℃时，上水电磁阀自动开启，将循环水箱中的热水顶进储热水箱，循环水箱低于设定温度时，...
