某工厂连铸热力管道施工方案

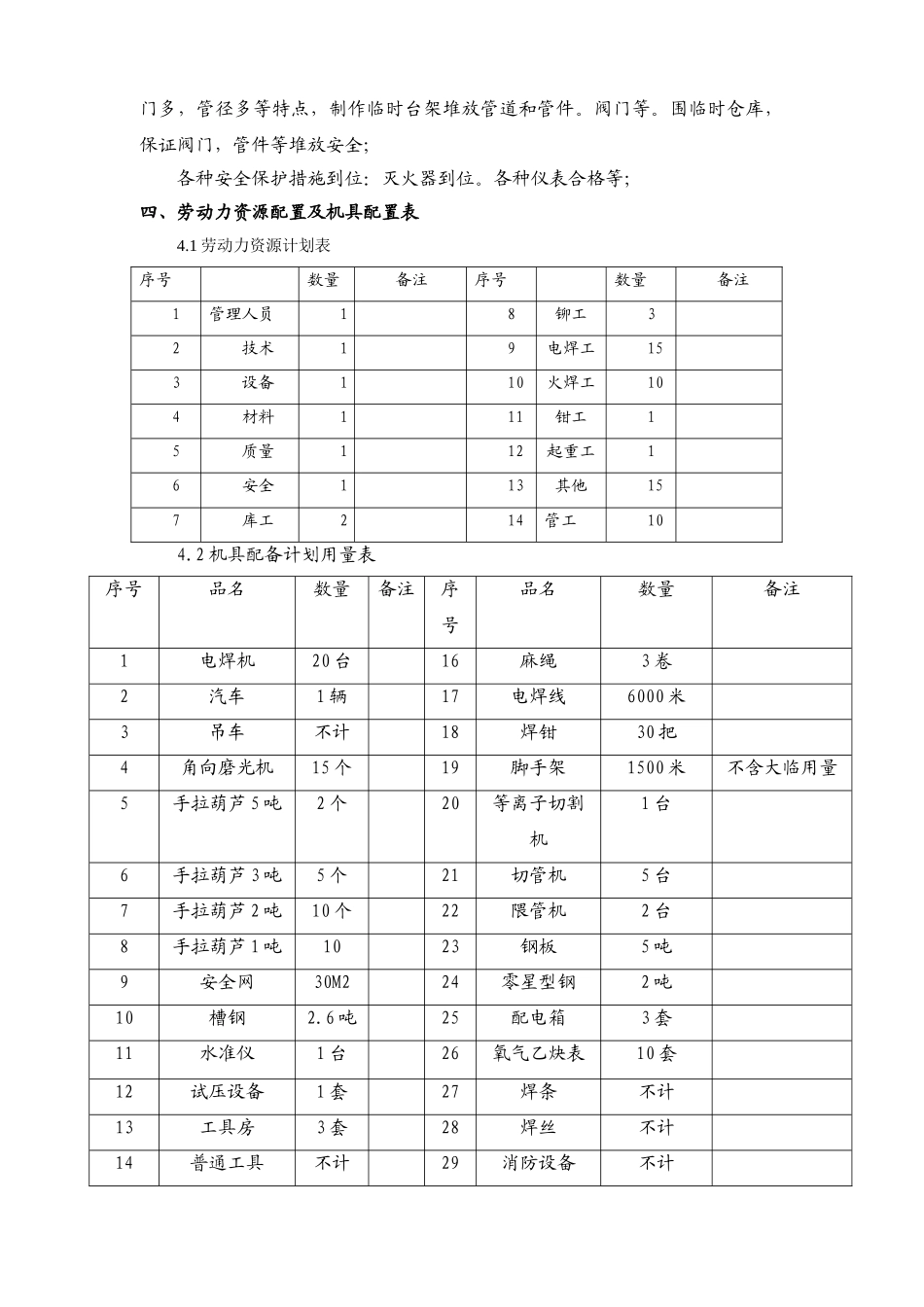

某工厂 150 吨转炉连铸标段工程中间配管施工方案一、编制说明 1.1.1 中冶南方某工厂管道施工图纸；2 国家现行标准、法律规范和规程以及有关工程设计文件； 1.1.3.1《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-98； 1.1.3.2 本公司承担类似工程的施工经验； 1.1.3.3 GB/50235 管道施工验收法律规范; 1.1.3.4 合同及相关施工组织设计；二、 工程施工特点该项目属某工厂 150 吨转炉连铸工程，主要是能源介质管道的施工和设备安装。液压润滑管道施工等。本方案主要针对介质管道施工即 A-F 跨管道的施工，包括燃气介质。循环冷却水，旋流池给排水。通风采暖等管道安装，系统管路中，介质种类比较多，管径差异比较大。特别是在旋流池和行车梁，主控室管道安装中。施工空间小,管道密集，又有大部分为高空作业。所以个施工有一定的困难。需要严密组织，精心施工。三、施工前准备工作及施工平面图 施工准备（1）熟悉、审查图纸及设计文件，并适时参加设计交底；（2）弄清工程内容、工程量、工作量；（3）编制管程施工技术方案，并组织进行技术交底；（4）准备施工机具及工程设施（5）组织施工队伍，培训人员（含焊工）；（6）合理布置施工平面，并按要求平整场地，铺设管路，接通水电及安装设置所需的大型临时设施；（7）管材、管件、阀门等的计划已提出，其它材料亦有适当储备，并能陆续进入现场，保证连续施工。（8）与管道有关的土建工程已检验合格，满足安装要求，并已办理交接手续。各种机具等已检查完整无缺漏。机具已到场；并且根据现场实际情况--阀门多，管径多等特点，制作临时台架堆放管道和管件。阀门等。围临时仓库，保证阀门，管件等堆放安全；各种安全保护措施到位：灭火器到位。各种仪表合格等；四、劳动力资源配置及机具配置表4.1 劳动力资源计划表 序号数量备注序号数量备注1管理人员18铆工32技术19电焊工153设备110火焊工104材料111钳工15质量112起重工16安全113其他157库工214管工104.2 机具配备计划用量表序号品名数量备注序号品名数量备注1电焊机20 台16麻绳3 卷2汽车1 辆17电焊线6000 米3吊车不计18焊钳30 把4角向磨光机15 个19脚手架1500 米不含大临用量5手拉葫芦 5 吨2 个20等离子切割机1 台6手拉葫芦 3 吨5 个21切管机5 台7手拉葫芦 2 吨10 个22隈管机2 台8手拉葫芦 1 吨1023钢板5 吨9安全网30M224零星型钢2 吨10槽钢2.6 吨25配电箱3 套11水准仪1 台26氧气乙炔表10...
