某工程悬挑架子搭设施工方案

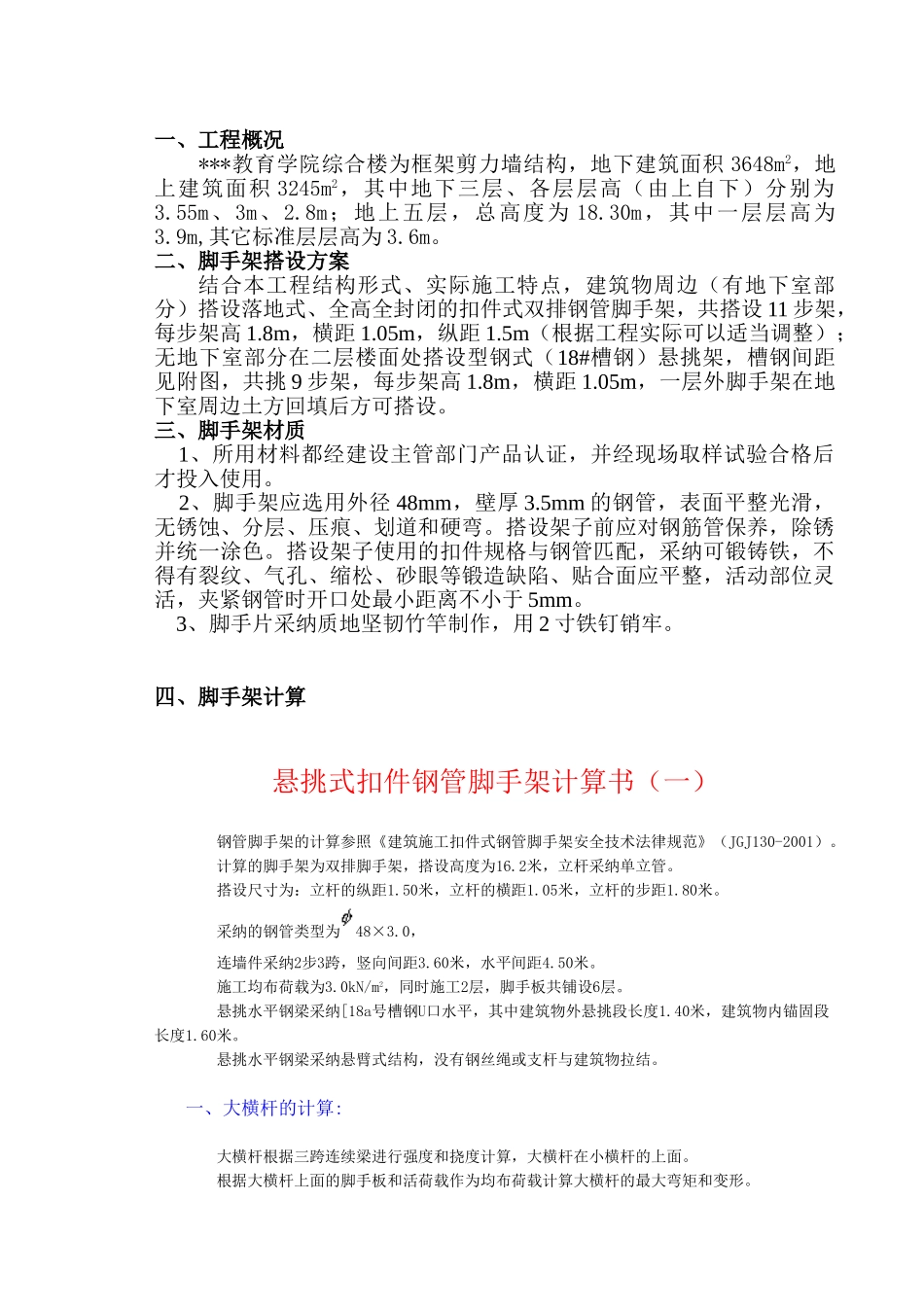

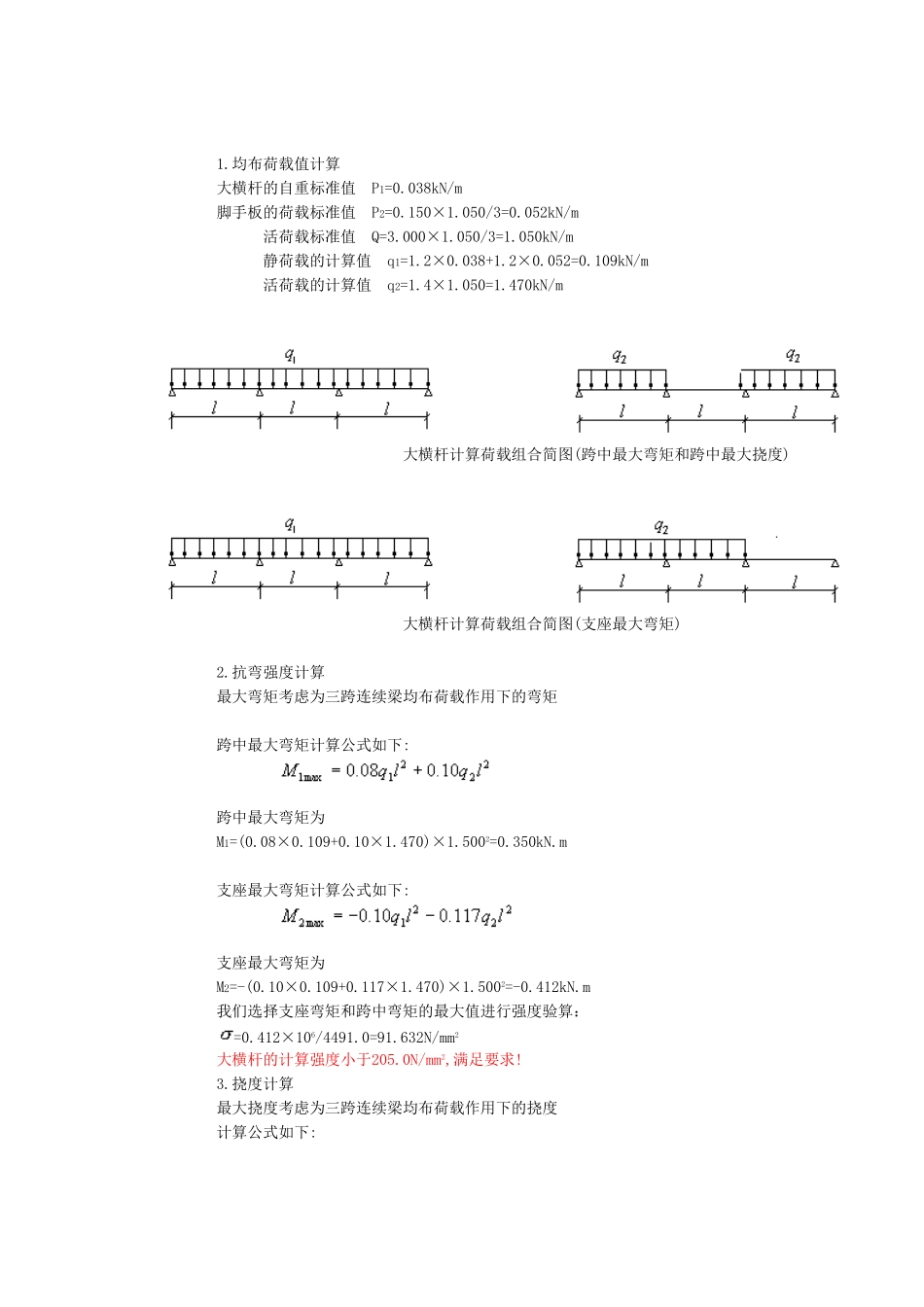

一、工程概况***教育学院综合楼为框架剪力墙结构，地下建筑面积 3648m2，地上建筑面积 3245m2，其中地下三层、各层层高（由上自下）分别为3.55m、3m、2.8m；地上五层，总高度为 18.30m，其中一层层高为3.9m,其它标准层层高为 3.6m。二、脚手架搭设方案结合本工程结构形式、实际施工特点，建筑物周边（有地下室部分）搭设落地式、全高全封闭的扣件式双排钢管脚手架，共搭设 11 步架，每步架高 1.8m，横距 1.05m，纵距 1.5m（根据工程实际可以适当调整）；无地下室部分在二层楼面处搭设型钢式（18#槽钢）悬挑架，槽钢间距见附图，共挑 9 步架，每步架高 1.8m，横距 1.05m，一层外脚手架在地下室周边土方回填后方可搭设。三、脚手架材质 1、所用材料都经建设主管部门产品认证，并经现场取样试验合格后才投入使用。 2、脚手架应选用外径 48mm，壁厚 3.5mm 的钢管，表面平整光滑，无锈蚀、分层、压痕、划道和硬弯。搭设架子前应对钢筋管保养，除锈并统一涂色。搭设架子使用的扣件规格与钢管匹配，采纳可锻铸铁，不得有裂纹、气孔、缩松、砂眼等锻造缺陷、贴合面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于 5mm。 3、脚手片采纳质地坚韧竹竿制作，用 2 寸铁钉销牢。四、脚手架计算悬挑式扣件钢管脚手架计算书（一） 钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001）。 计算的脚手架为双排脚手架，搭设高度为16.2米，立杆采纳单立管。 搭设尺寸为：立杆的纵距1.50米，立杆的横距1.05米，立杆的步距1.80米。 采纳的钢管类型为48×3.0， 连墙件采纳2步3跨，竖向间距3.60米，水平间距4.50米。 施工均布荷载为3.0kN/m2，同时施工2层，脚手板共铺设6层。 悬挑水平钢梁采纳[18a号槽钢U口水平，其中建筑物外悬挑段长度1.40米，建筑物内锚固段长度1.60米。 悬挑水平钢梁采纳悬臂式结构，没有钢丝绳或支杆与建筑物拉结。 一、大横杆的计算: 大横杆根据三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。 根据大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。 1.均布荷载值计算 大横杆的自重标准值 P1=0.038kN/m 脚手板的荷载标准值 P2=0.150×1.050/3=0.052kN/m 活荷载标准值 Q=3.000×1.050/3=1.050kN/m 静荷载的计算值 q1=1.2×0.038+1.2×0.052=0.109kN/m 活荷载的计算值 q2=1.4×1.050=1.470kN/m 大横杆计算荷载组合简图(跨中最大弯矩和跨...
