某污水干管牵引法施工方案

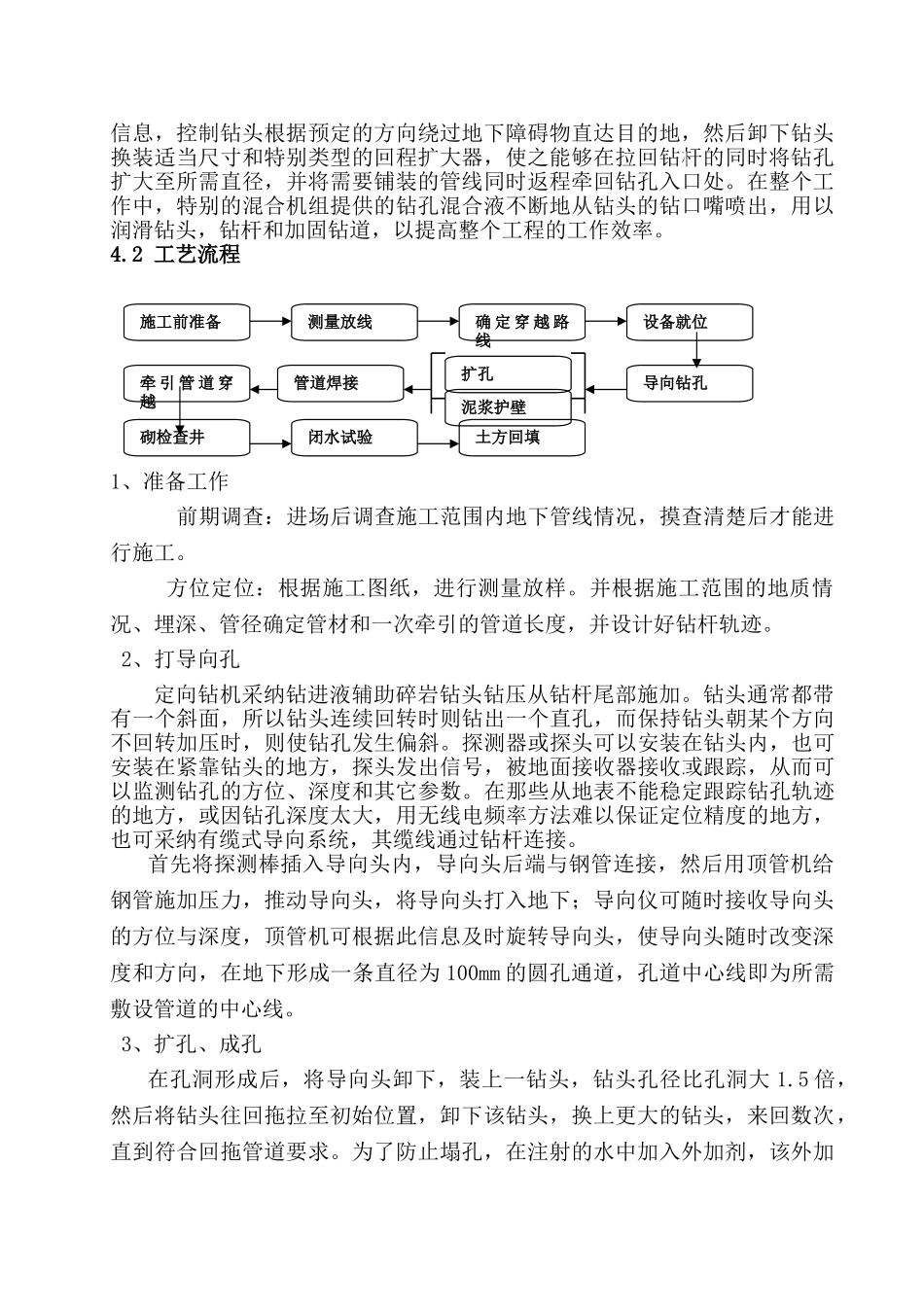

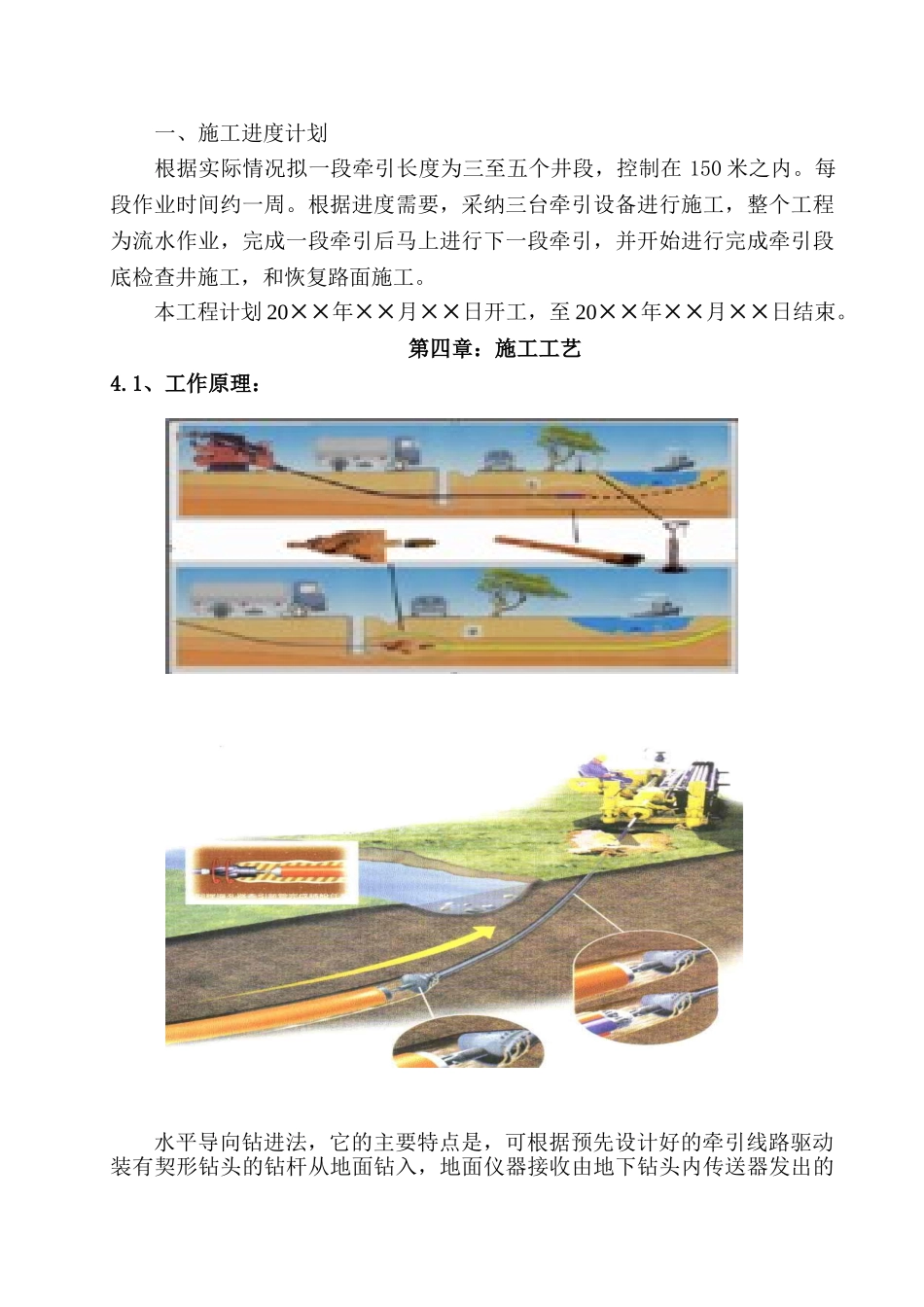

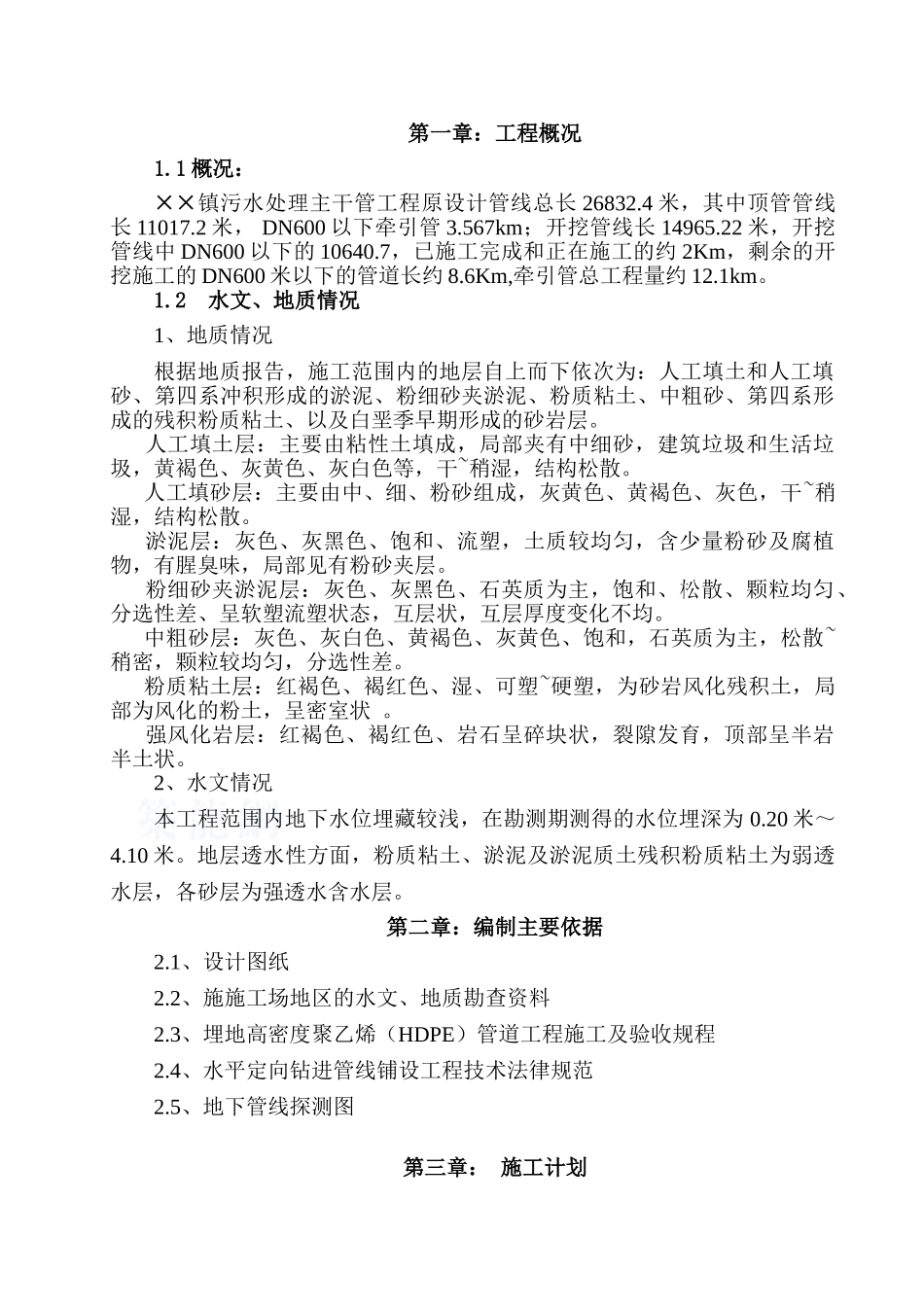

第一章：工程概况1.1 概况：××镇污水处理主干管工程原设计管线总长 26832.4 米，其中顶管管线长 11017.2 米， DN600 以下牵引管 3.567km；开挖管线长 14965.22 米，开挖管线中 DN600 以下的 10640.7，已施工完成和正在施工的约 2Km，剩余的开挖施工的 DN600 米以下的管道长约 8.6Km,牵引管总工程量约 12.1km。 1.2 水文、地质情况 1、地质情况根据地质报告，施工范围内的地层自上而下依次为：人工填土和人工填砂、第四系冲积形成的淤泥、粉细砂夹淤泥、粉质粘土、中粗砂、第四系形成的残积粉质粘土、以及白垩季早期形成的砂岩层。 人工填土层：主要由粘性土填成，局部夹有中细砂，建筑垃圾和生活垃圾，黄褐色、灰黄色、灰白色等，干~稍湿，结构松散。 人工填砂层：主要由中、细、粉砂组成，灰黄色、黄褐色、灰色，干~稍湿，结构松散。 淤泥层：灰色、灰黑色、饱和、流塑，土质较均匀，含少量粉砂及腐植物，有腥臭味，局部见有粉砂夹层。 粉细砂夹淤泥层：灰色、灰黑色、石英质为主，饱和、松散、颗粒均匀、分选性差、呈软塑流塑状态，互层状，互层厚度变化不均。 中粗砂层：灰色、灰白色、黄褐色、灰黄色、饱和，石英质为主，松散~稍密，颗粒较均匀，分选性差。 粉质粘土层：红褐色、褐红色、湿、可塑~硬塑，为砂岩风化残积土，局部为风化的粉土，呈密室状 。 强风化岩层：红褐色、褐红色、岩石呈碎块状，裂隙发育，顶部呈半岩半土状。2、水文情况本工程范围内地下水位埋藏较浅，在勘测期测得的水位埋深为 0.20 米～4.10 米。地层透水性方面，粉质粘土、淤泥及淤泥质土残积粉质粘土为弱透水层，各砂层为强透水含水层。第二章：编制主要依据2.1、设计图纸2.2、施施工场地区的水文、地质勘查资料2.3、埋地高密度聚乙烯（HDPE）管道工程施工及验收规程2.4、水平定向钻进管线铺设工程技术法律规范2.5、地下管线探测图第三章： 施工计划一、施工进度计划根据实际情况拟一段牵引长度为三至五个井段，控制在 150 米之内。每段作业时间约一周。根据进度需要，采纳三台牵引设备进行施工，整个工程为流水作业，完成一段牵引后马上进行下一段牵引，并开始进行完成牵引段底检查井施工，和恢复路面施工。本工程计划 20××年××月××日开工，至 20××年××月××日结束。第四章：施工工艺4.1、工作原理：水平导向钻进法，它的主要特点是，可根据预先设计好的牵引线路驱动装有契形钻头的钻杆从地面钻入，地面仪器接收...
