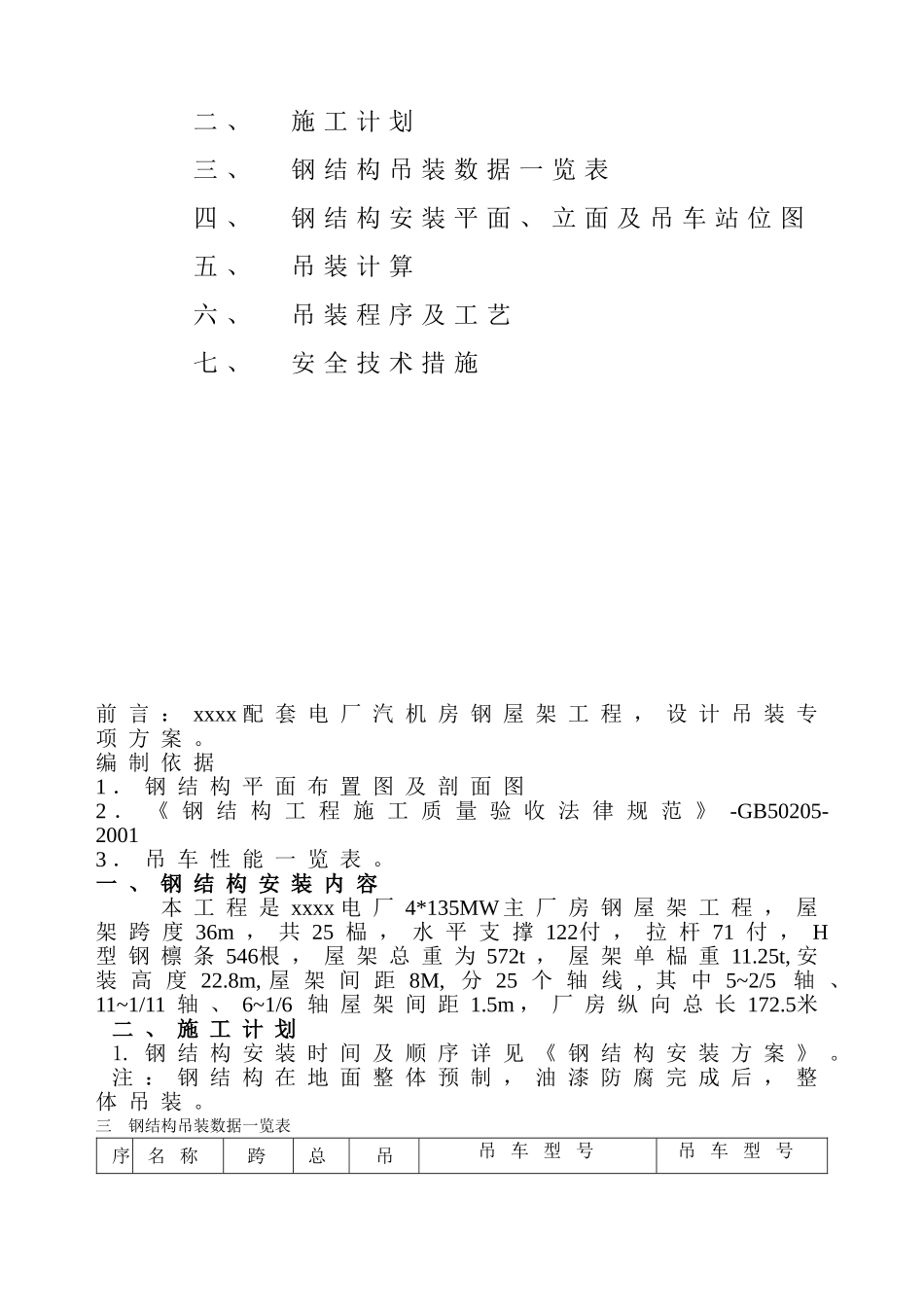

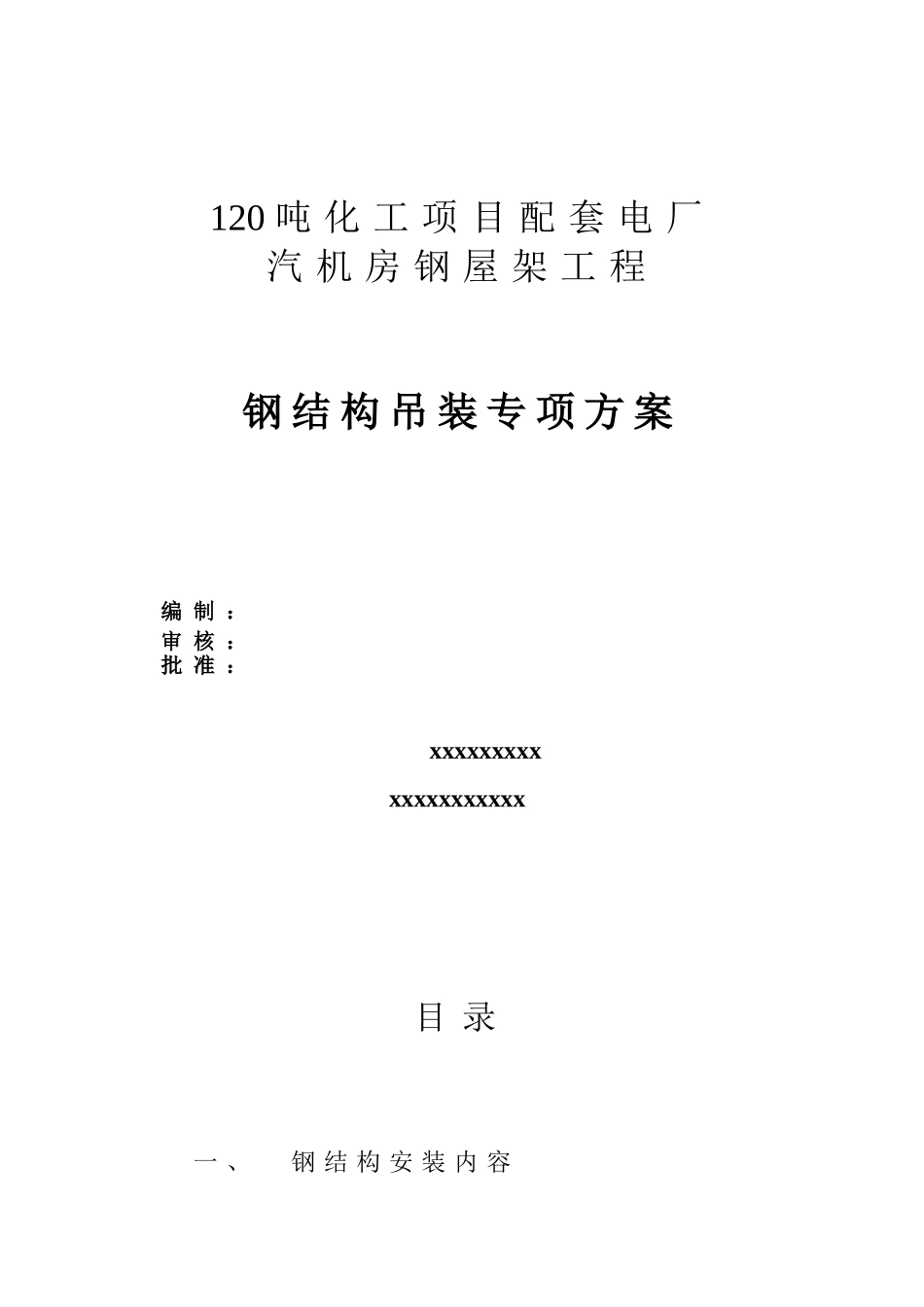

120 吨 化 工 项 目 配 套 电 厂汽 机 房 钢 屋 架 工 程钢 结 构 吊 装 专 项 方 案 编 制 ： 审 核 ： 批 准 ：xxxxxxxxxxxxxxxxxxxx目 录一 、钢 结 构 安 装 内 容二 、施 工 计 划三 、钢 结 构 吊 装 数 据 一 览 表四 、钢 结 构 安 装 平 面 、 立 面 及 吊 车 站 位 图五 、吊 装 计 算六 、吊 装 程 序 及 工 艺七 、安 全 技 术 措 施前 言 ： xxxx 配 套 电 厂 汽 机 房 钢 屋 架 工 程 ， 设 计 吊 装 专项 方 案 。编 制 依 据1 ． 钢 结 构 平 面 布 置 图 及 剖 面 图2 ． 《 钢 结 构 工 程 施 工 质 量 验 收 法 律 规 范 》 -GB50205-20013 ． 吊 车 性 能 一 览 表 。一 、 钢 结 构 安 装 内 容本 工 程 是 xxxx 电 厂 4*135MW 主 厂 房 钢 屋 架 工 程 ， 屋架 跨 度 36m ， 共 25 榀 ， 水 平 支 撑 122付 ， 拉 杆 71 付 ， H型 钢 檩 条 546根 ， 屋 架 总 重 为 572t ， 屋 架 单 榀 重 11.25t, 安装 高 度 22.8m, 屋 架 间 距 8M, 分 25 个 轴 线 , 其 中 5~2/5 轴 、11~1/11 轴 、 6~1/6 轴 屋 架 间 距 1.5m ， 厂 房 纵 向 总 长 172.5米二 、 施 工 计 划1. 钢 结 构 安 装 时 间 及 顺 序 详 见 《 钢 结 构 安 装 方 案 》 。 注 ： 钢 结 构 在 地 面 整 体 预 制 ， 油 漆 防 腐 完 成 后 ， 整体 吊 装 。三 钢结构吊装数据一览表序名 称跨总吊吊 车 型 号吊 车 型 号号距或高度(m)重(t)装形式吊 车1最大半径吊车主杆长吊车2最大半径吊车杆长1钢 柱43.3~45.349.4滑移法SA1800或SC15009m34.32mQY507m9.4m2吊车梁2538单机吊装SA1800或SC15009m38.21m3屋面梁、托 梁2415单机吊装SA1800或SC150020m504桁 架249单机吊装QY509m33四 、 钢 结 构 安 装 平 面 、 立 面 图 及 吊 车 站 位 图五 吊 装 计 算 :1 、 扁 担 受 力 分 析扁 担 采 纳 φ219×12钢 管a) 计 算 吊 装 载 荷P=(Q+q)K1×K2P: 吊 装 载 荷Q: 钢 结 构 总 重 量 11.25tq: 吊 具 、 索 具 、 工 器 具 重 量 和 , 一 般 取 Q 的...
