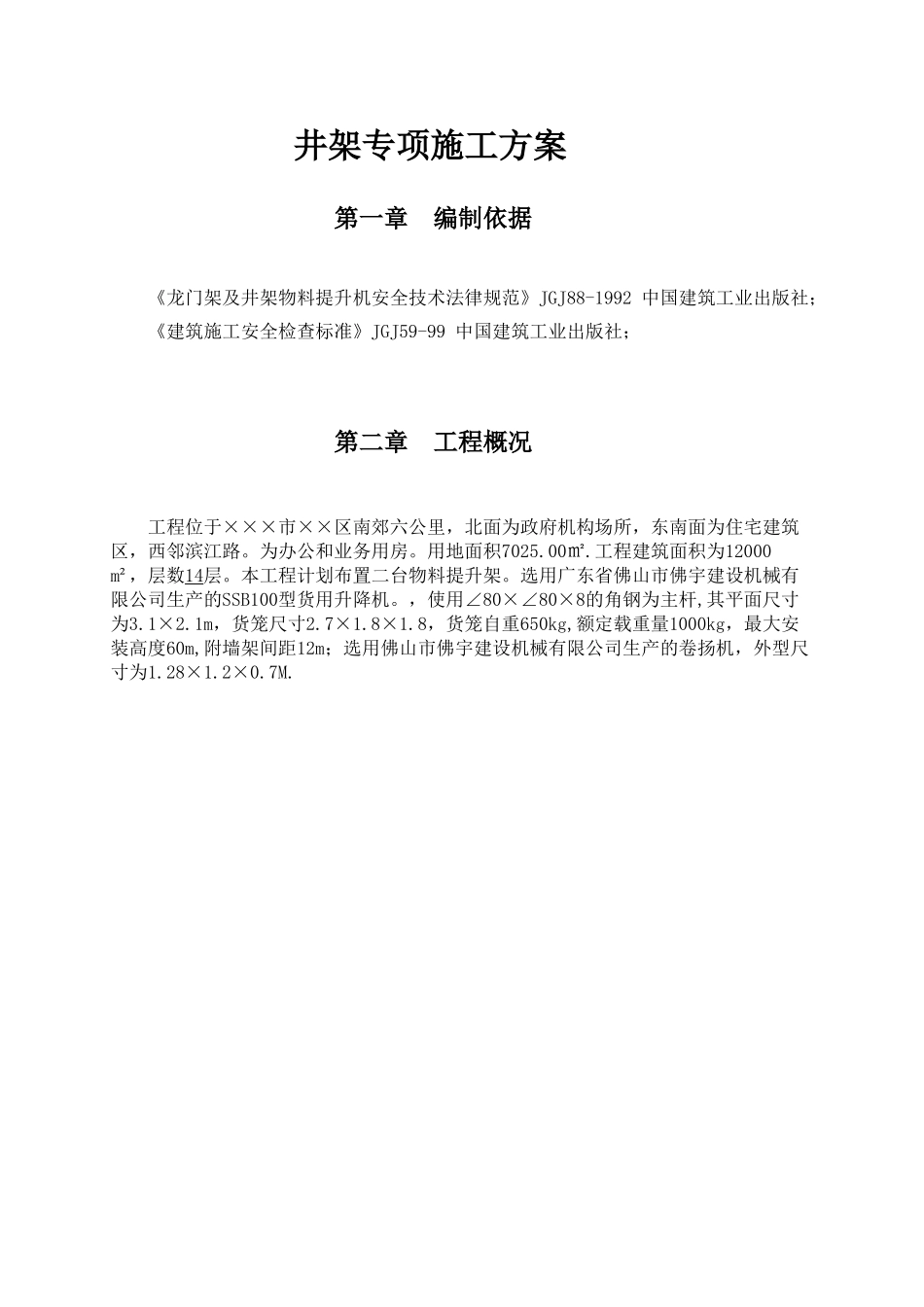

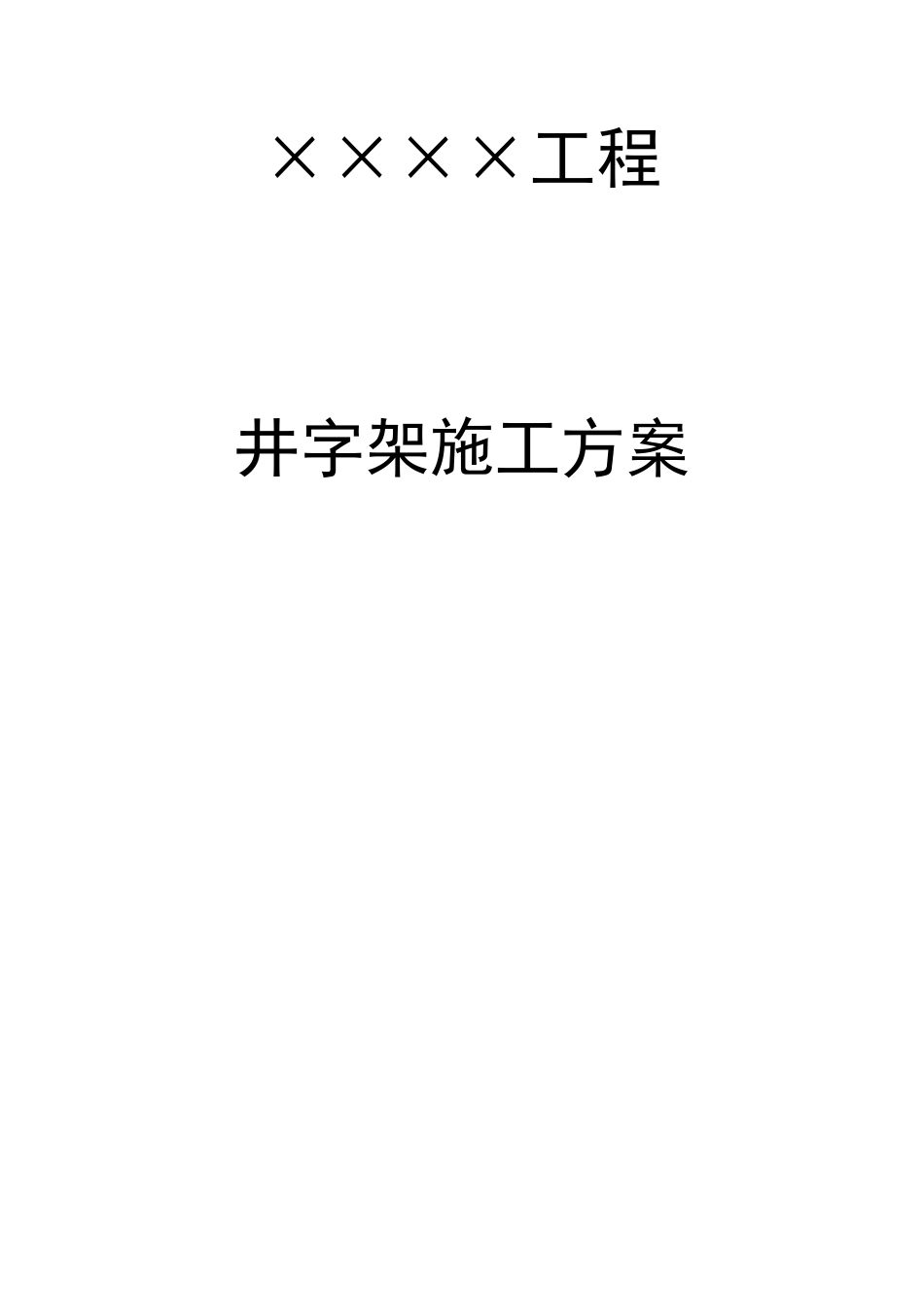

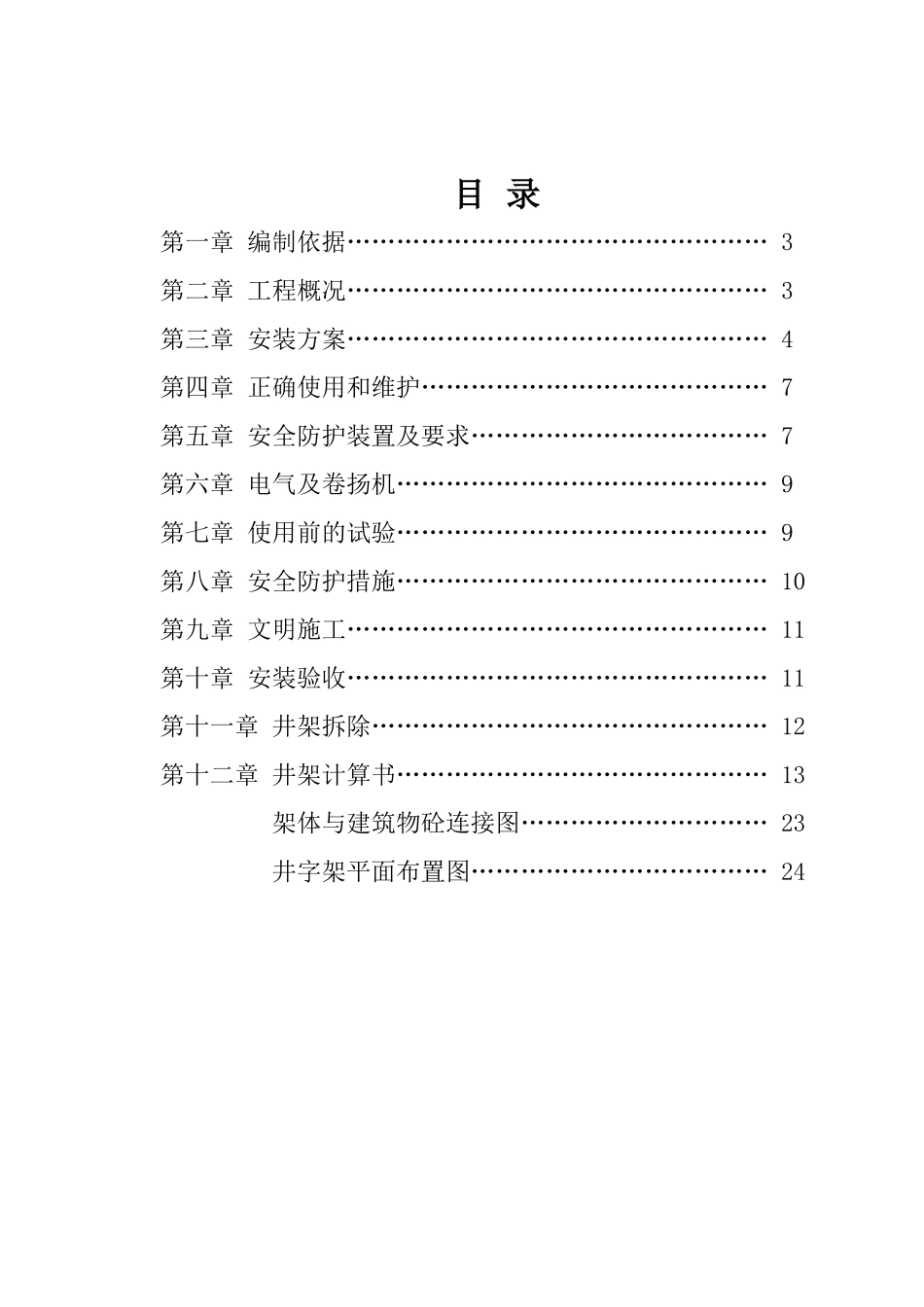

××××工程井字架施工方案目 录第一章 编制依据…………………………………………… 3第二章 工程概况…………………………………………… 3第三章 安装方案…………………………………………… 4第四章 正确使用和维护…………………………………… 7第五章 安全防护装置及要求……………………………… 7第六章 电气及卷扬机……………………………………… 9第七章 使用前的试验……………………………………… 9第八章 安全防护措施……………………………………… 10第九章 文明施工…………………………………………… 11第十章 安装验收…………………………………………… 11第十一章 井架拆除………………………………………… 12第十二章 井架计算书……………………………………… 13架体与建筑物砼连接图………………………… 23井字架平面布置图……………………………… 24井架专项施工方案 第一章 编制依据 《龙门架及井架物料提升机安全技术法律规范》JGJ88-1992 中国建筑工业出版社； 《建筑施工安全检查标准》JGJ59-99 中国建筑工业出版社； 第二章 工程概况工程位于×××市××区南郊六公里，北面为政府机构场所，东南面为住宅建筑区，西邻滨江路。为办公和业务用房。用地面积7025.00㎡.工程建筑面积为12000 m²，层数14层。本工程计划布置二台物料提升架。选用广东省佛山市佛宇建设机械有限公司生产的SSB100型货用升降机。，使用∠80×∠80×8的角钢为主杆,其平面尺寸为3.1×2.1m，货笼尺寸2.7×1.8×1.8，货笼自重650kg,额定载重量1000kg，最大安装高度60m,附墙架间距12m；选用佛山市佛宇建设机械有限公司生产的卷扬机，外型尺寸为1.28×1.2×0.7M. 第三章 安装方案1、施工前的准备工作：①井架安装前应对安装人员进行安全技术的培训。对质量及安全防护要求详细交底。②安装班组人员要有明确的分工，确定指挥人员，设置安全警戒区，挂设安全标志，并派监护人员排除作业障碍。③根据设计建筑物高度核对安装高度。④安装作业前检查的内容包括：a、钢结构的成套性和完好性；b、提升机构是否完整良好；c、电气设备是否安全可靠；d、基础位置和做法是否符合要求；e、附墙架连接埋件的位置是否正确和埋设牢靠；f、必备的各种安全装置是否具备和性能是否可靠。2、井字架安装：①安装顺序：基础处理→底座安装→立杆→横杆→斜杆→标准杆、连墙件→顶部结构；②安装井架地基要水平，按井架...
