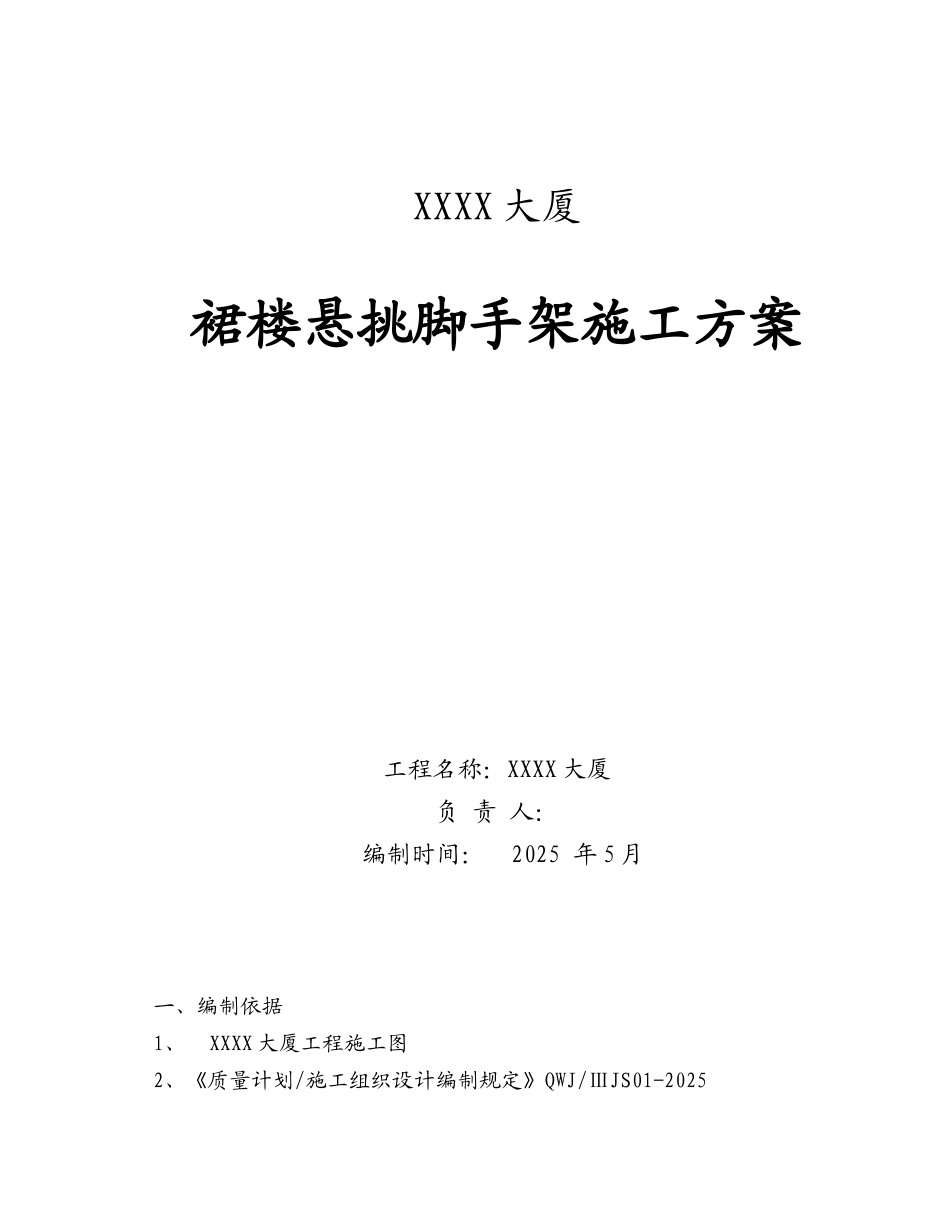

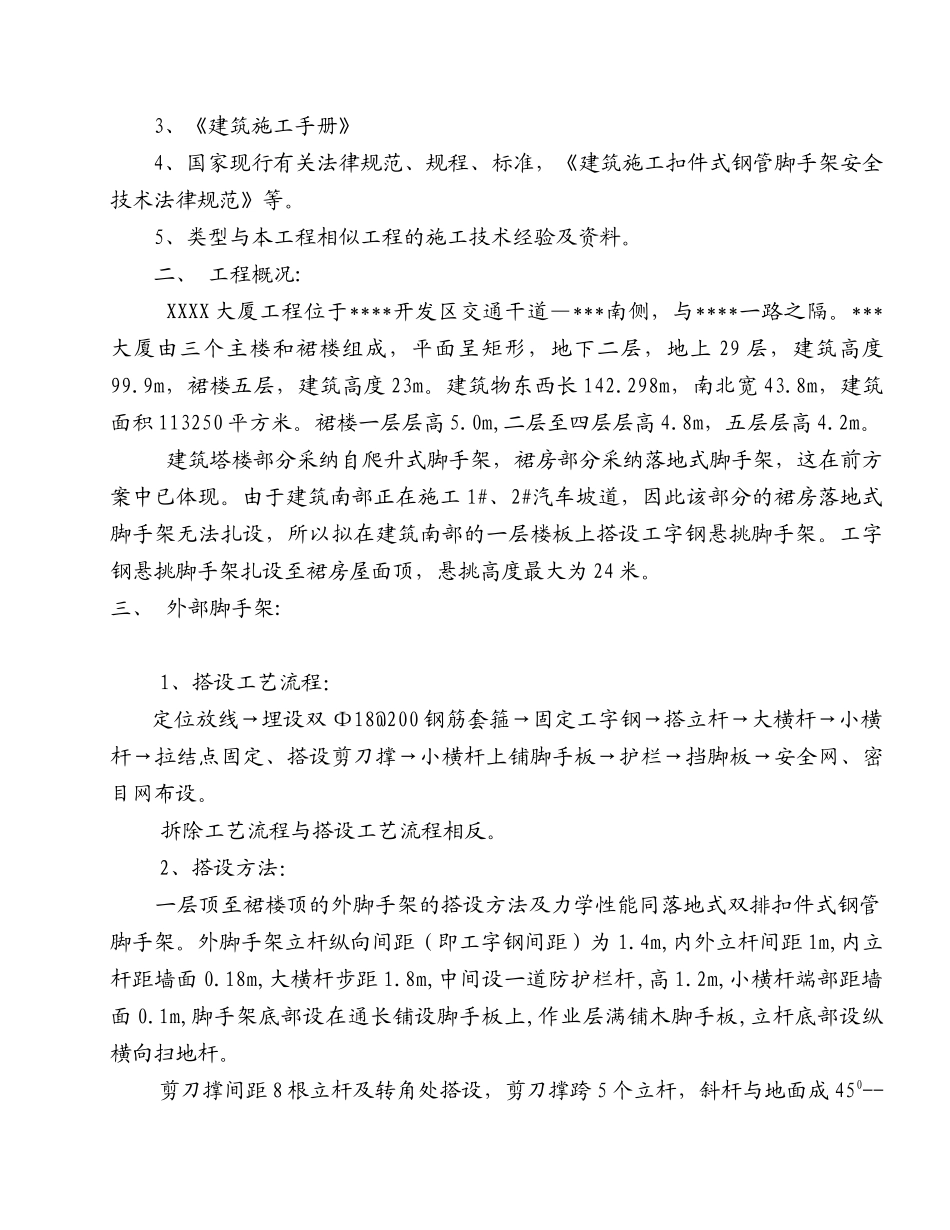

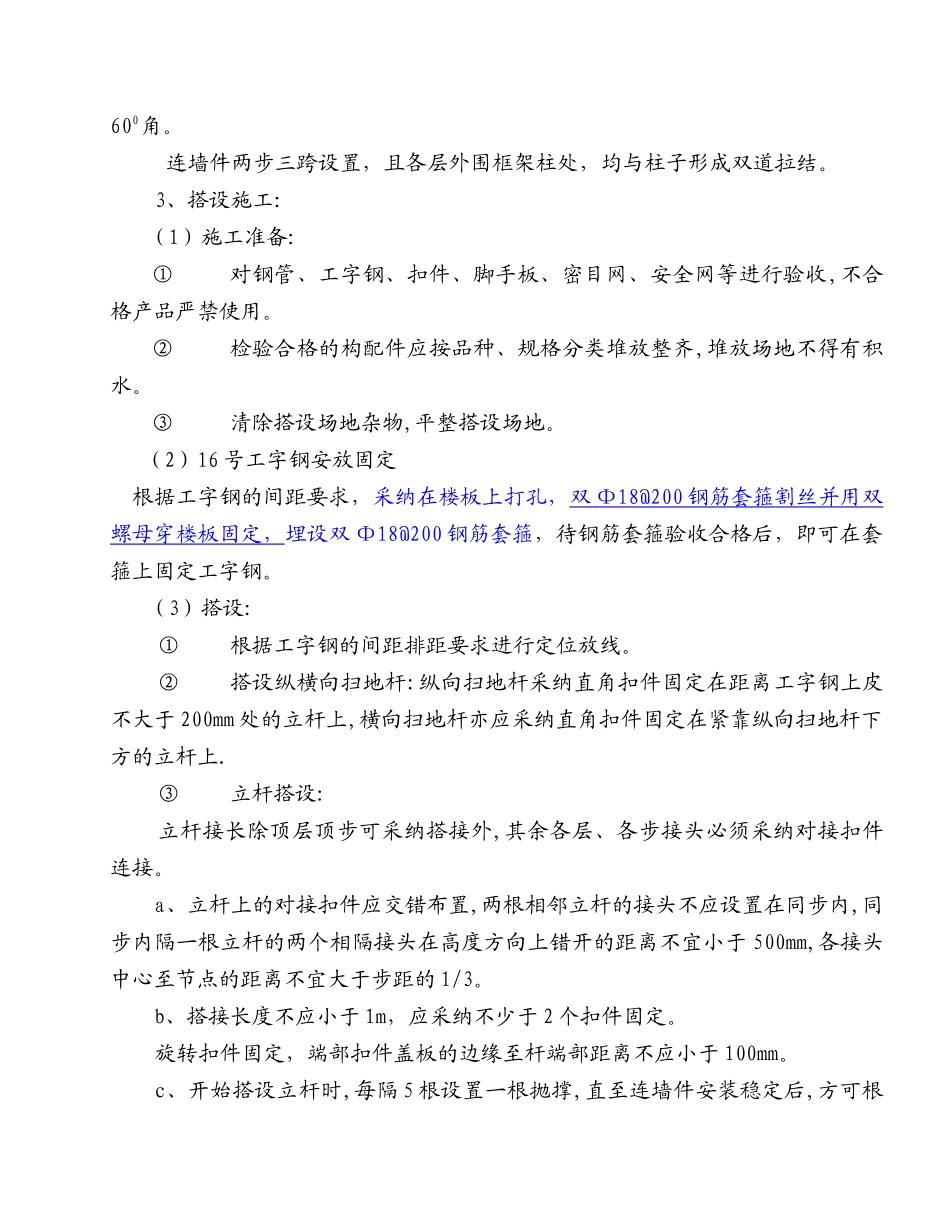

XXXX 大厦裙楼悬挑脚手架施工方案 工程名称：XXXX 大厦负 责 人： 编制时间： 2025 年 5 月一、编制依据1、XXXX 大厦工程施工图2、《质量计划/施工组织设计编制规定》QWJ/ⅢJS01-20253、《建筑施工手册》4、国家现行有关法律规范、规程、标准，《建筑施工扣件式钢管脚手架安全技术法律规范》等。5、类型与本工程相似工程的施工技术经验及资料。二、 工程概况:XXXX 大厦工程位于****开发区交通干道—***南侧，与****一路之隔。***大厦由三个主楼和裙楼组成，平面呈矩形，地下二层，地上 29 层，建筑高度99.9m，裙楼五层，建筑高度 23m。建筑物东西长 142.298m，南北宽 43.8m，建筑面积 113250 平方米。裙楼一层层高 5.0m,二层至四层层高 4.8m，五层层高 4.2m。建筑塔楼部分采纳自爬升式脚手架，裙房部分采纳落地式脚手架，这在前方案中已体现。由于建筑南部正在施工 1#、2#汽车坡道，因此该部分的裙房落地式脚手架无法扎设，所以拟在建筑南部的一层楼板上搭设工字钢悬挑脚手架。工字钢悬挑脚手架扎设至裙房屋面顶，悬挑高度最大为 24 米。三、 外部脚手架:1、搭设工艺流程：定位放线→埋设双 Φ18@200 钢筋套箍→固定工字钢→搭立杆→大横杆→小横杆→拉结点固定、搭设剪刀撑→小横杆上铺脚手板→护栏→挡脚板→安全网、密目网布设。拆除工艺流程与搭设工艺流程相反。2、搭设方法：一层顶至裙楼顶的外脚手架的搭设方法及力学性能同落地式双排扣件式钢管脚手架。外脚手架立杆纵向间距（即工字钢间距）为 1.4m,内外立杆间距 1m,内立杆距墙面 0.18m,大横杆步距 1.8m,中间设一道防护栏杆,高 1.2m,小横杆端部距墙面 0.1m,脚手架底部设在通长铺设脚手板上,作业层满铺木脚手板,立杆底部设纵横向扫地杆。剪刀撑间距 8 根立杆及转角处搭设，剪刀撑跨 5 个立杆，斜杆与地面成 450--600角。连墙件两步三跨设置，且各层外围框架柱处，均与柱子形成双道拉结。3、搭设施工:（1）施工准备:①对钢管、工字钢、扣件、脚手板、密目网、安全网等进行验收,不合格产品严禁使用。②检验合格的构配件应按品种、规格分类堆放整齐,堆放场地不得有积水。③清除搭设场地杂物,平整搭设场地。 （2）16 号工字钢安放固定 根据工字钢的间距要求，采纳在楼板上打孔，双 Φ18@200 钢筋套箍割丝并用双 螺母穿楼板固定，埋设双 Φ18@200 钢筋套箍，待钢筋套箍验收合格后，即可在套箍上固定工字钢。（3）搭设:①根据工字钢的间距排距要...
