某高层工程深基坑支护结构及降水施工方案

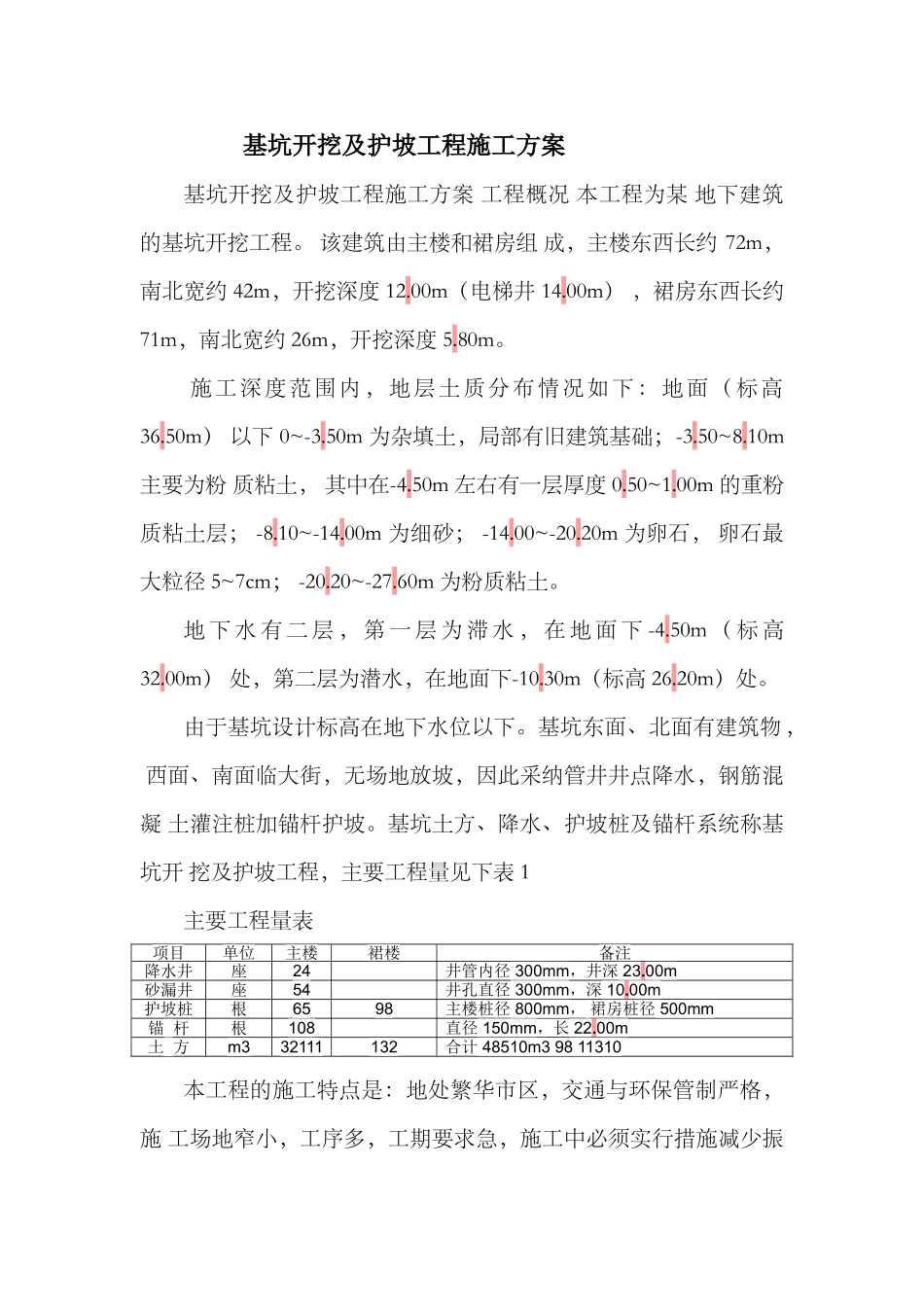

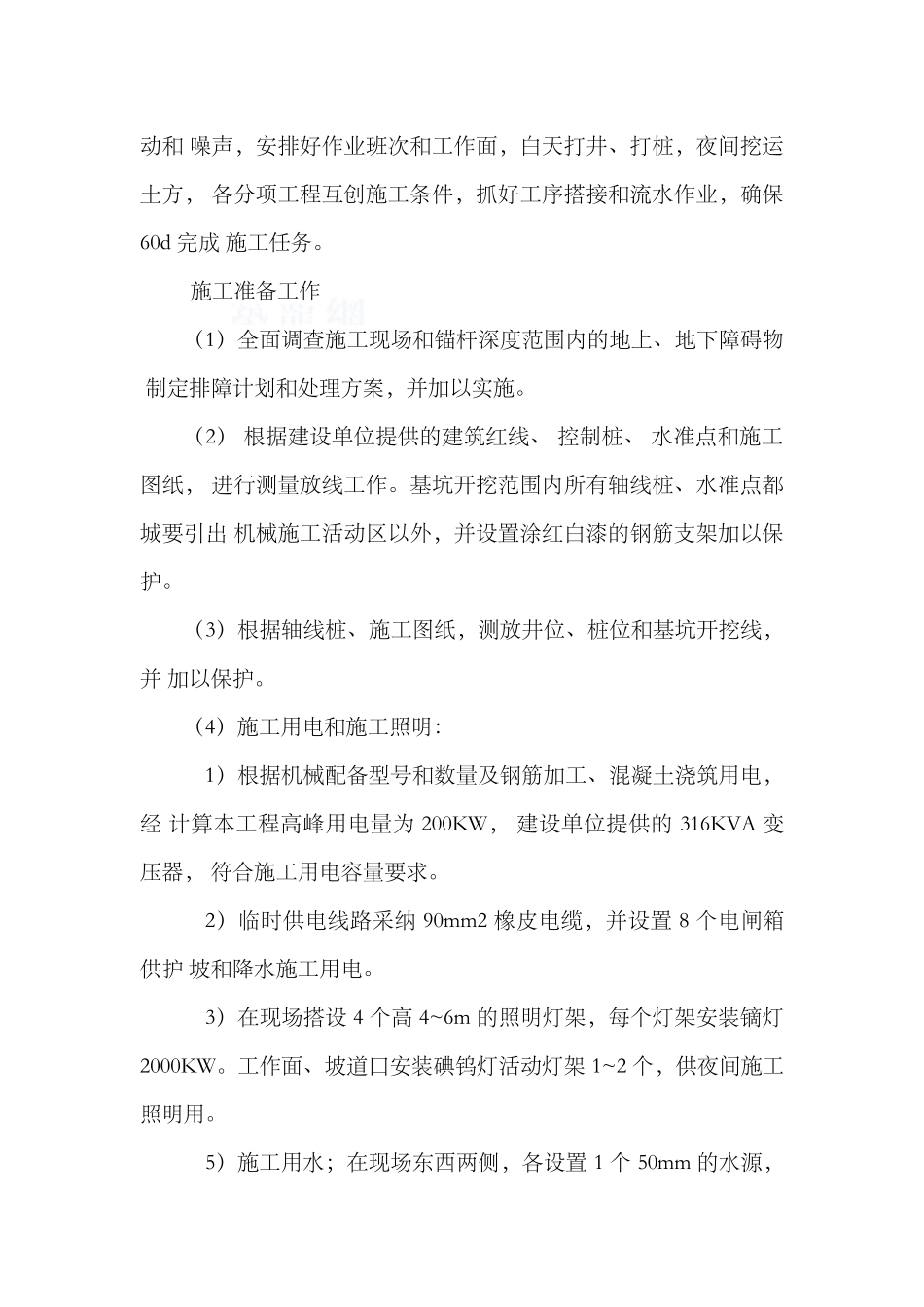

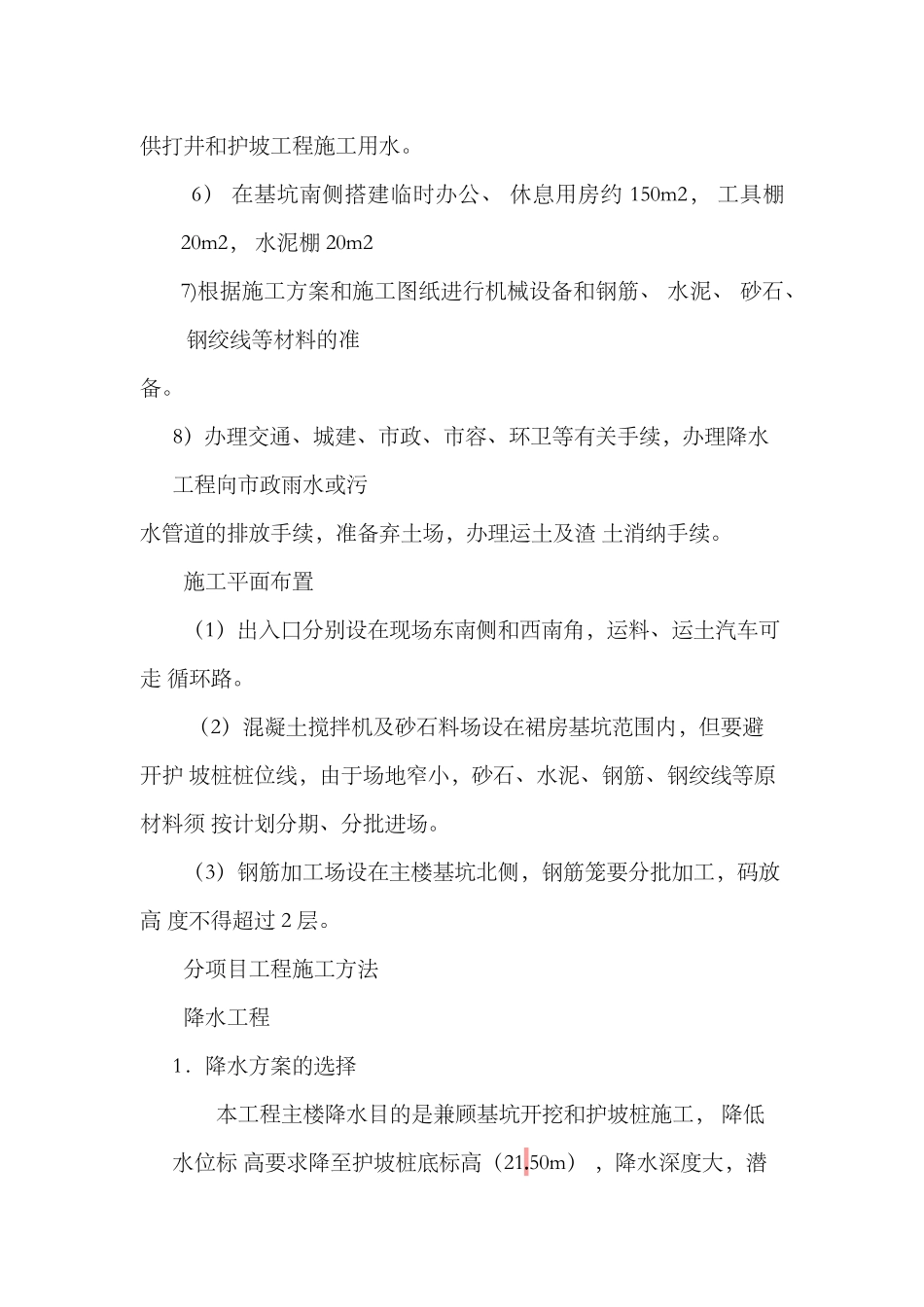

基坑开挖及护坡工程施工方案基坑开挖及护坡工程施工方案 工程概况 本工程为某 地下建筑的基坑开挖工程。 该建筑由主楼和裙房组 成，主楼东西长约 72m，南北宽约 42m，开挖深度 12.00m（电梯井 14.00m） ，裙房东西长约 71m，南北宽约 26m，开挖深度 5.80m。 施工深度范围内，地层土质分布情况如下：地面（标高 36.50m） 以下 0~-3.50m 为杂填土，局部有旧建筑基础；-3.50~8.10m 主要为粉 质粘土， 其中在-4.50m 左右有一层厚度 0.50~1.00m 的重粉质粘土层； -8.10~-14.00m 为细砂； -14.00~-20.20m 为卵石， 卵石最大粒径 5~7cm； -20.20~-27.60m 为粉质粘土。地 下 水 有 二 层 ， 第 一 层 为 滞 水 ， 在 地 面 下 -4.50m （ 标 高 32.00m） 处，第二层为潜水，在地面下-10.30m（标高 26.20m）处。由于基坑设计标高在地下水位以下。基坑东面、北面有建筑物， 西面、南面临大街，无场地放坡，因此采纳管井井点降水，钢筋混凝 土灌注桩加锚杆护坡。基坑土方、降水、护坡桩及锚杆系统称基坑开 挖及护坡工程，主要工程量见下表 1主要工程量表本工程的施工特点是：地处繁华市区，交通与环保管制严格，施 工场地窄小，工序多，工期要求急，施工中必须实行措施减少振项目单位主楼裙楼备注降水井座24井管内径 300mm，井深 23.00m砂漏井座54井孔直径 300mm，深 10.00m护坡桩根6598主楼桩径 800mm， 裙房桩径 500mm锚 杆根108直径 150mm，长 22.00m土 方m332111132合计 48510m3 98 11310动和 噪声，安排好作业班次和工作面，白天打井、打桩，夜间挖运土方， 各分项工程互创施工条件，抓好工序搭接和流水作业，确保 60d 完成 施工任务。 施工准备工作 （1）全面调查施工现场和锚杆深度范围内的地上、地下障碍物 制定排障计划和处理方案，并加以实施。 （2） 根据建设单位提供的建筑红线、 控制桩、 水准点和施工图纸， 进行测量放线工作。基坑开挖范围内所有轴线桩、水准点都城要引出 机械施工活动区以外，并设置涂红白漆的钢筋支架加以保护。（3）根据轴线桩、施工图纸，测放井位、桩位和基坑开挖线，并 加以保护。 （4）施工用电和施工照明：1）根据机械配备型号和数量及钢筋加工、混凝土浇筑用电，经 计算本工程高峰用电量为 200KW， 建设单位提供的 316KVA 变压器， 符合施工用电容量要求。2）临时供电线路采纳 90mm2 橡皮电缆，并设置 8 个电...
