框剪结构医院工程高支模架工程施工方案

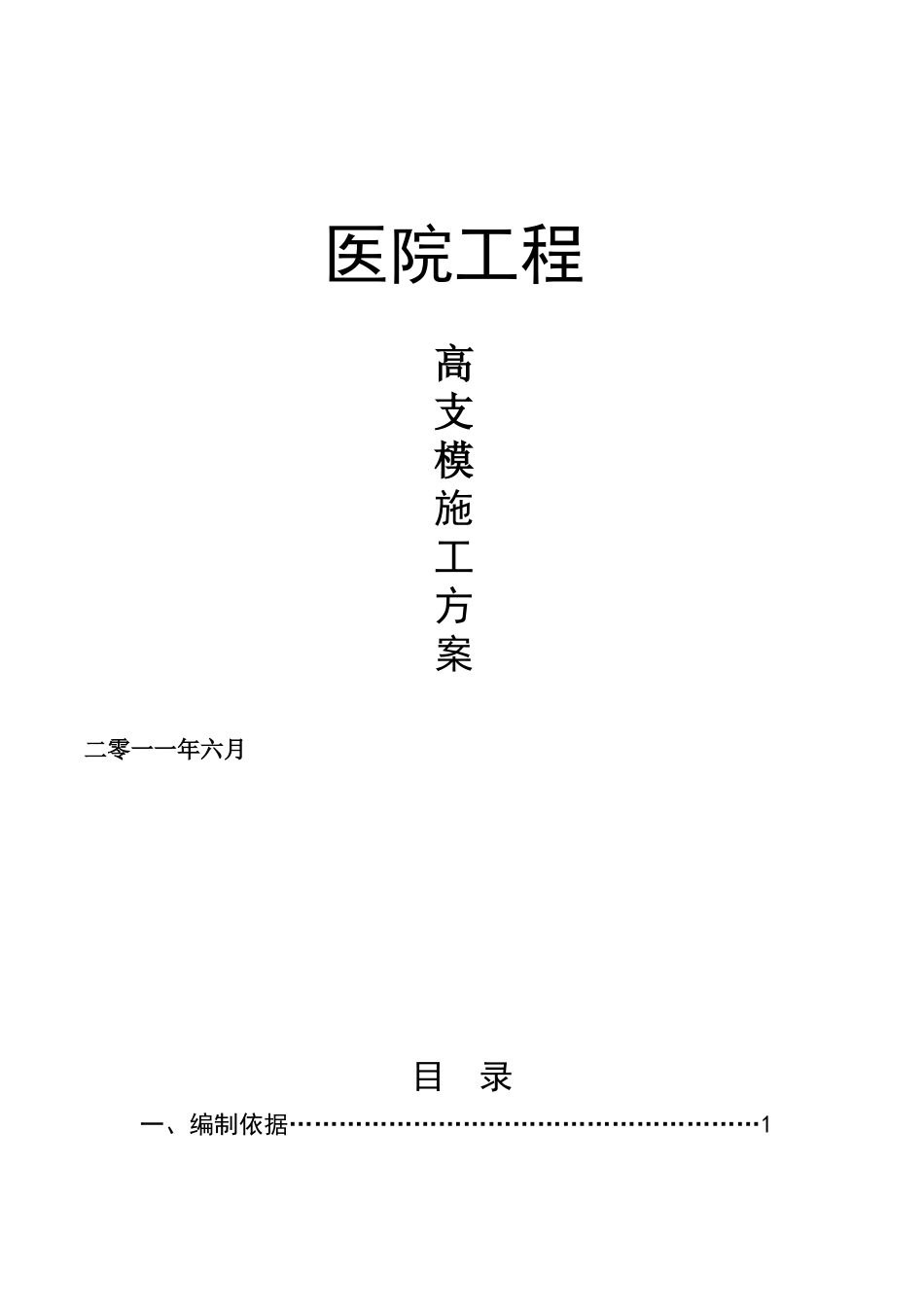

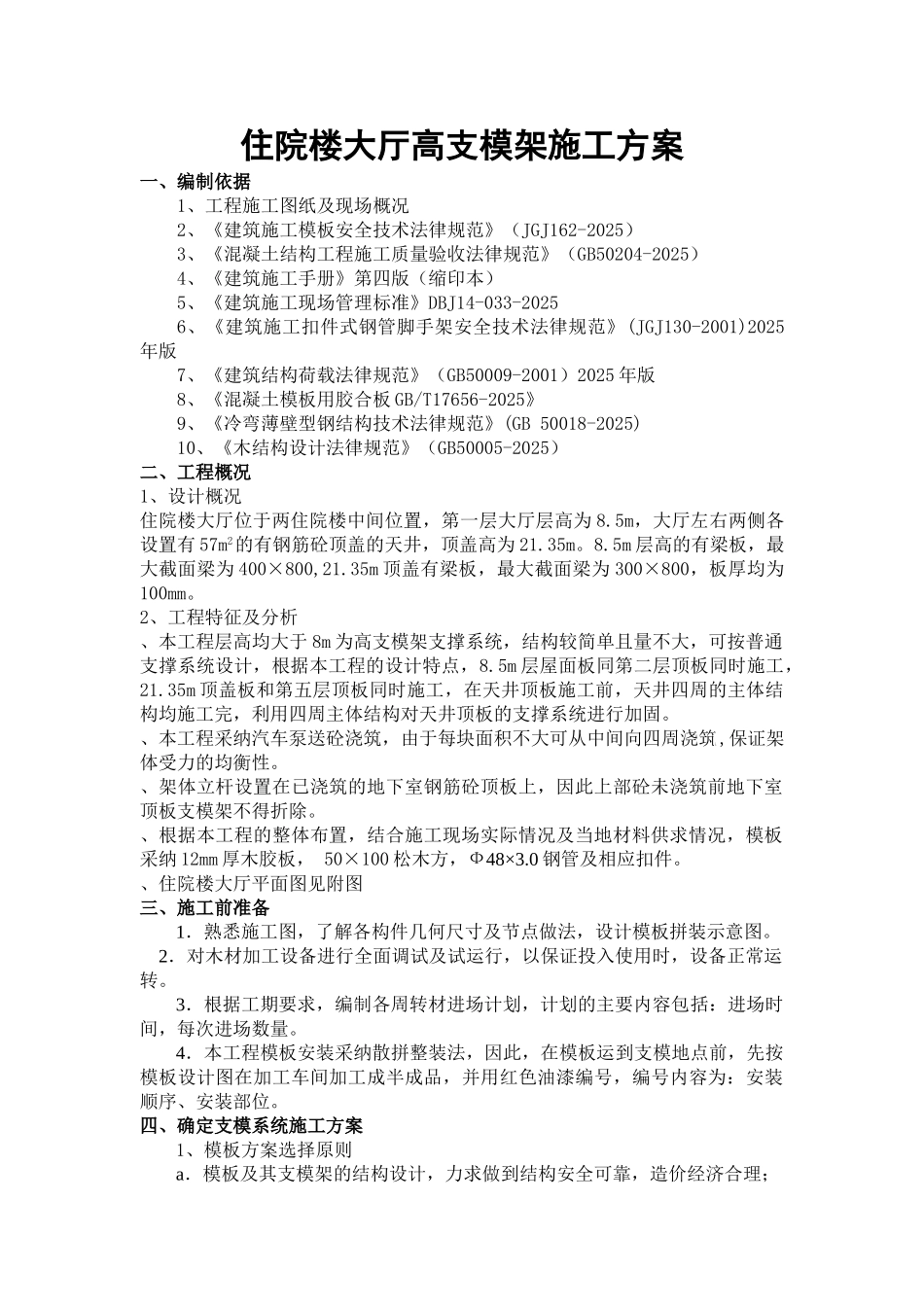

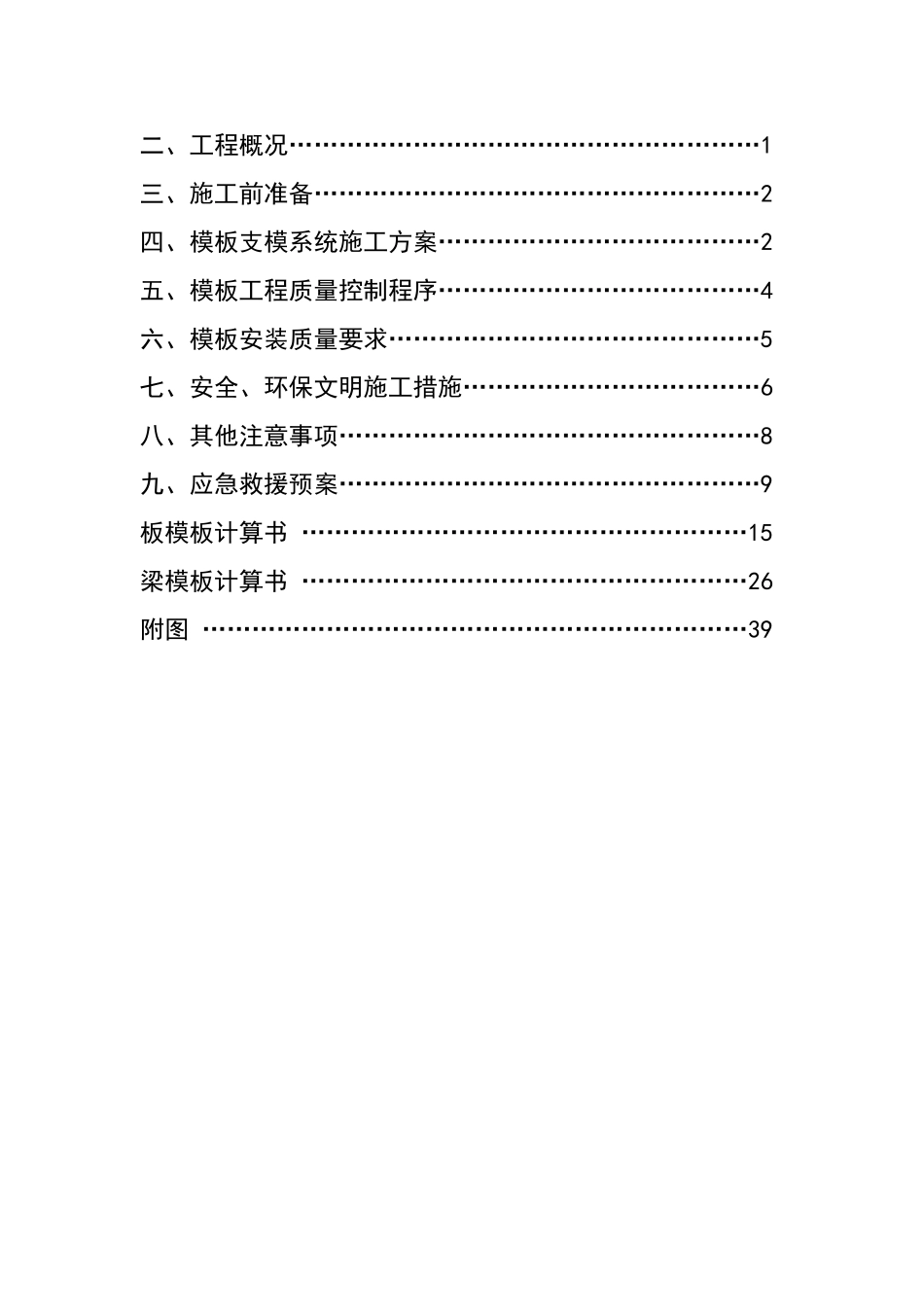

医院工程高支模施工方案二零一一年六月目 录一、编制依据…………………………………………………1二、工程概况…………………………………………………1三、施工前准备………………………………………………2四、模板支模系统施工方案…………………………………2五、模板工程质量控制程序…………………………………4六、模板安装质量要求………………………………………5七、安全、环保文明施工措施………………………………6八、其他注意事项……………………………………………8九、应急救援预案……………………………………………9板模板计算书 ………………………………………………15梁模板计算书 ………………………………………………26附图 …………………………………………………………39住院楼大厅高支模架施工方案一、编制依据1、工程施工图纸及现场概况2、《建筑施工模板安全技术法律规范》（JGJ162-2025）3、《混凝土结构工程施工质量验收法律规范》（GB50204-2025）4、《建筑施工手册》第四版（缩印本）5、《建筑施工现场管理标准》DBJ14-033-20256、《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)2025年版7、《建筑结构荷载法律规范》（GB50009-2001）2025 年版8、《混凝土模板用胶合板 GB/T17656-2025》9、《冷弯薄壁型钢结构技术法律规范》(GB 50018-2025)10、《木结构设计法律规范》（GB50005-2025）二、工程概况1、设计概况住院楼大厅位于两住院楼中间位置，第一层大厅层高为 8.5m，大厅左右两侧各设置有 57m2的有钢筋砼顶盖的天井，顶盖高为 21.35m。8.5m 层高的有梁板，最大截面梁为 400×800,21.35m 顶盖有梁板，最大截面梁为 300×800，板厚均为100mm。2、工程特征及分析、本工程层高均大于 8m 为高支模架支撑系统，结构较简单且量不大，可按普通支撑系统设计，根据本工程的设计特点，8.5m 层屋面板同第二层顶板同时施工，21.35m 顶盖板和第五层顶板同时施工，在天井顶板施工前，天井四周的主体结构均施工完，利用四周主体结构对天井顶板的支撑系统进行加固。、本工程采纳汽车泵送砼浇筑，由于每块面积不大可从中间向四周浇筑,保证架体受力的均衡性。、架体立杆设置在已浇筑的地下室钢筋砼顶板上，因此上部砼未浇筑前地下室顶板支模架不得折除。、根据本工程的整体布置，结合施工现场实际情况及当地材料供求情况，模板采纳 12mm 厚木胶板， 50×100 松木方，Ф48×3.0 钢管及相应...
