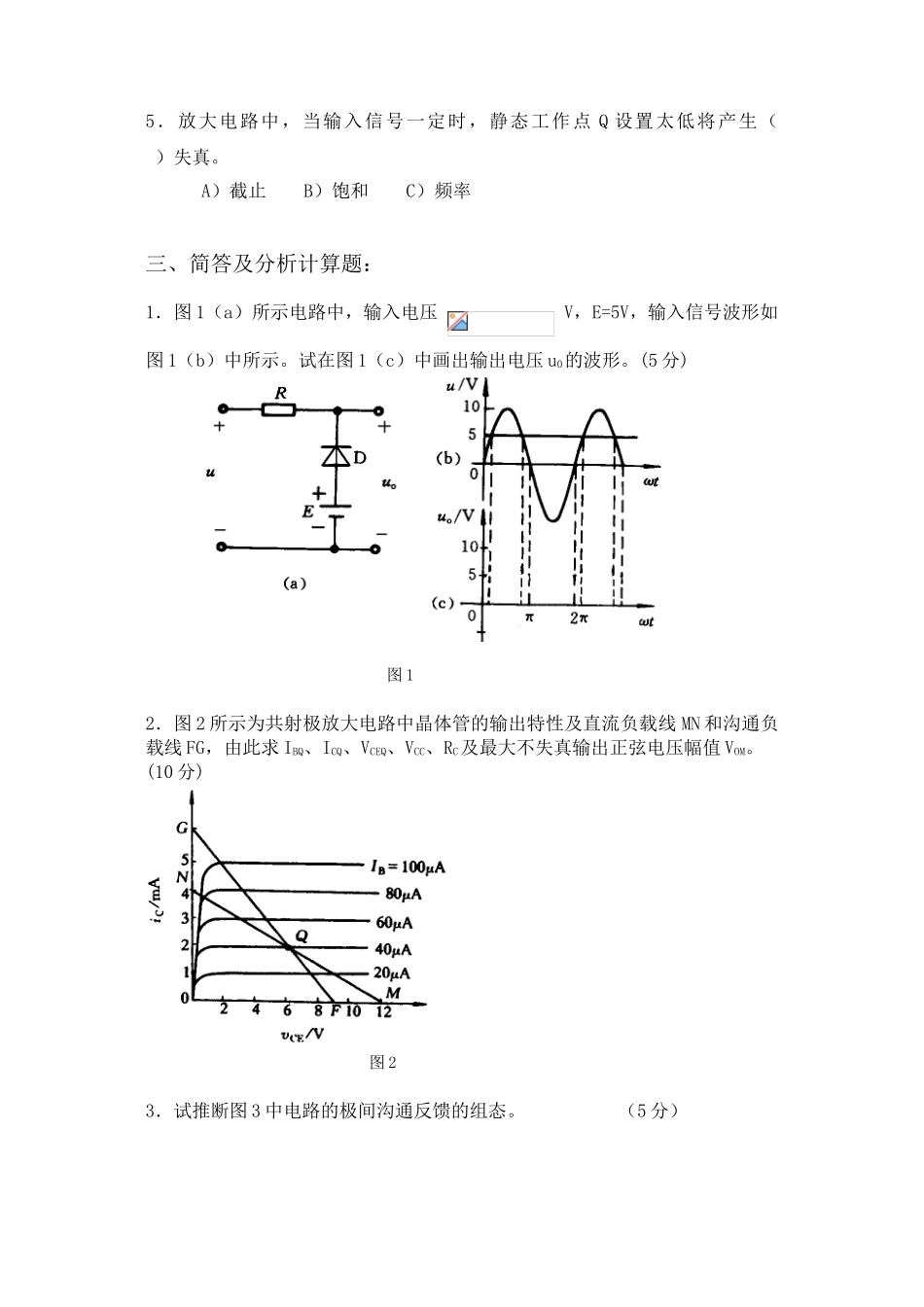

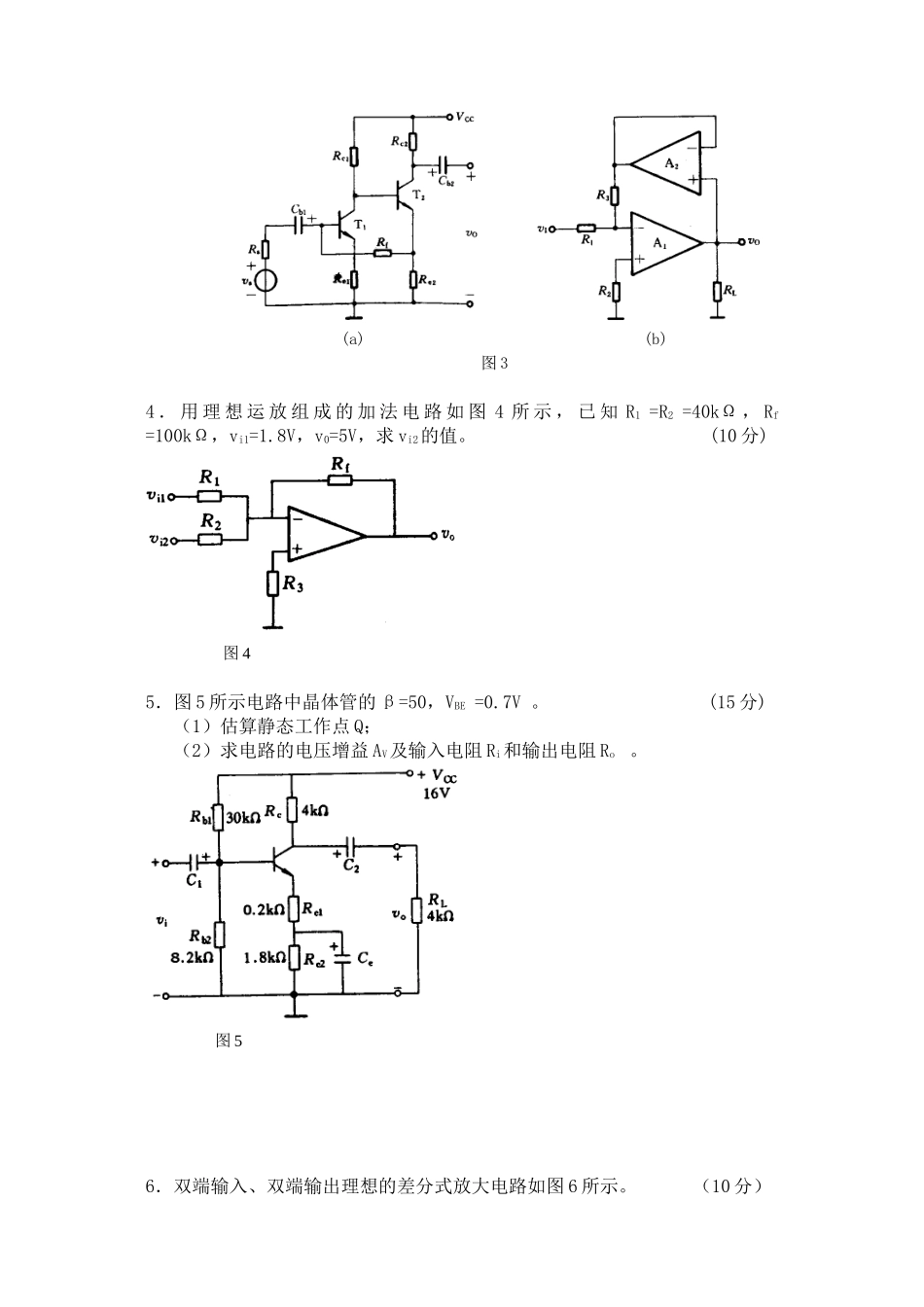

05/06 学年第二学期《模拟电子技术基础》课程期中考试题（ A卷）一、填空题（每空 1 分，共 15 分）：1．PN 结加偏置电压，P 端接电源正极，N 端接负极，称为____________ ，反之称为____________ 。2．晶体管的 VCE不变，基极电流为 20μA 时，集电极电流等于 2mA，晶体管的β =____________。3．画放大电路的沟通通路时，电容可视为___________，直流电源可视为___________。4．共射极放大电路若 RC=0，则放大电路无_____________放大作用。5．某放大器的电压增益为 80dB，即电压放大倍数为___________ 。 6．差动放大器中的差模输入是指两输入端各加大小__________、相位__________的信号。7．集成运算放大器同相输入端的极性与输出端__________。8．理想集成运算放大器两输入端之间电压接近于零，因而称为__________。9．乙类互补对称功放电路存在__________失真现象。10．没有电容滤波的桥式整流电路，变压器副边电压为 V2，则其输出电压 VL = __________。11．共射极固定偏置放大电路输出电压波形产生顶部削平失真，叫做__________失真，应调节 Rb使其__________，即可消除失真。二、单相选择题（每题 2 分，共 10 分。每题正确答案只有一个，多选无分）：1．在纯净半导体内掺入适量的硼元素后，则此半导体（ ） 。 A）带正电 B）带负电 C）仍显示电中性2．NPN 型晶体管处于放大状态时，各极正确的电位关系是（ ） 。 A）VC > VE > VB B)VC > VB > VE C）VC < VB < VE3．晶体管 ICEO大，说明其（ ）。 A）热稳定性差 B）寿命长 C）工作电流大4．三极管放大电路设置静态工作点的目的是（ ）。 A）减小静态损失 B）不失真地放大 C）增大放大倍数5．放大电路中，当输入信号一定时，静态工作点 Q 设置太低将产生（ ）失真。 A）截止 B）饱和 C）频率三、简答及分析计算题：1．图 1（a）所示电路中，输入电压 V，E=5V，输入信号波形如图 1（b）中所示。试在图 1（c）中画出输出电压 u0的波形。(5 分) 图 12．图 2 所示为共射极放大电路中晶体管的输出特性及直流负载线 MN 和沟通负载线 FG，由此求 IBQ、ICQ、VCEQ、VCC、RC及最大不失真输出正弦电压幅值 VOM。 (10 分) 图 23．试推断图 3 中电路的极间沟通反馈的组态。 （5 分） (a) (b) 图 34 ． 用 理 想 运 放 组 成 的 加 法 电 路 如 图 4 所 示 ， 已 知 R1 =R2 =4...
