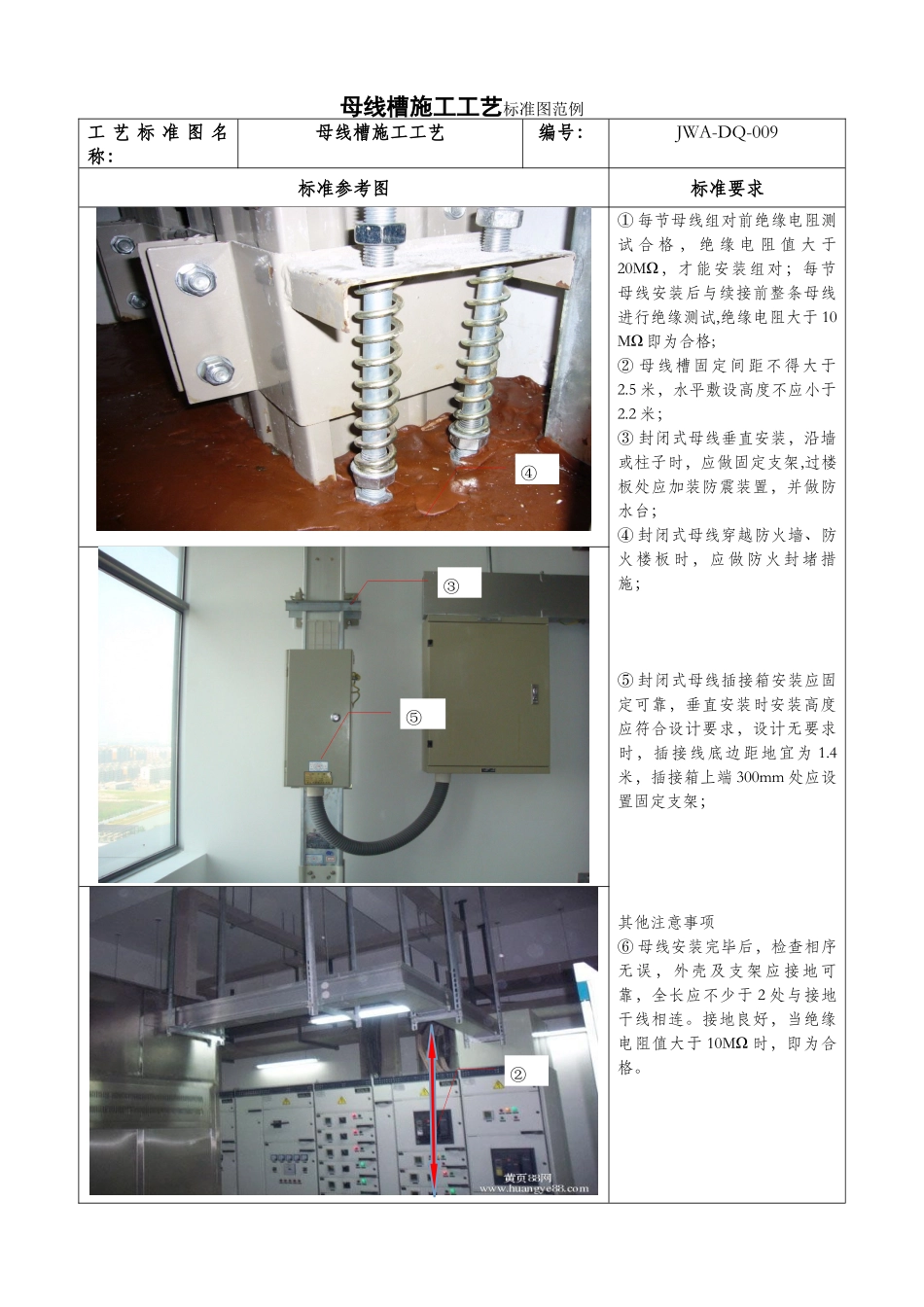

母线槽施工工艺标准图范例工 艺 标 准 图 名称：母线槽施工工艺编号：JWA-DQ-009标准参考图标准要求① 每节母线组对前绝缘电阻测试 合 格 ， 绝 缘 电 阻 值 大 于20MΩ，才能安装组对；每节母线安装后与续接前整条母线进行绝缘测试,绝缘电阻大于 10 MΩ 即为合格;② 母线槽固定间距不得大于2.5 米，水平敷设高度不应小于2.2 米；③ 封闭式母线垂直安装，沿墙或柱子时，应做固定支架,过楼板处应加装防震装置，并做防水台；④ 封闭式母线穿越防火墙、防火楼板时，应做防火封堵措施；⑤ 封闭式母线插接箱安装应固定可靠，垂直安装时安装高度应符合设计要求，设计无要求时，插接线底边距地宜为 1.4米，插接箱上端 300mm 处应设置固定支架；其他注意事项⑥ 母线安装完毕后，检查相序无误，外壳及支架应接地可靠，全长应不少于 2 处与接地干线相连。接地良好，当绝缘电阻值大于 10MΩ 时，即为合格。②③④⑤
