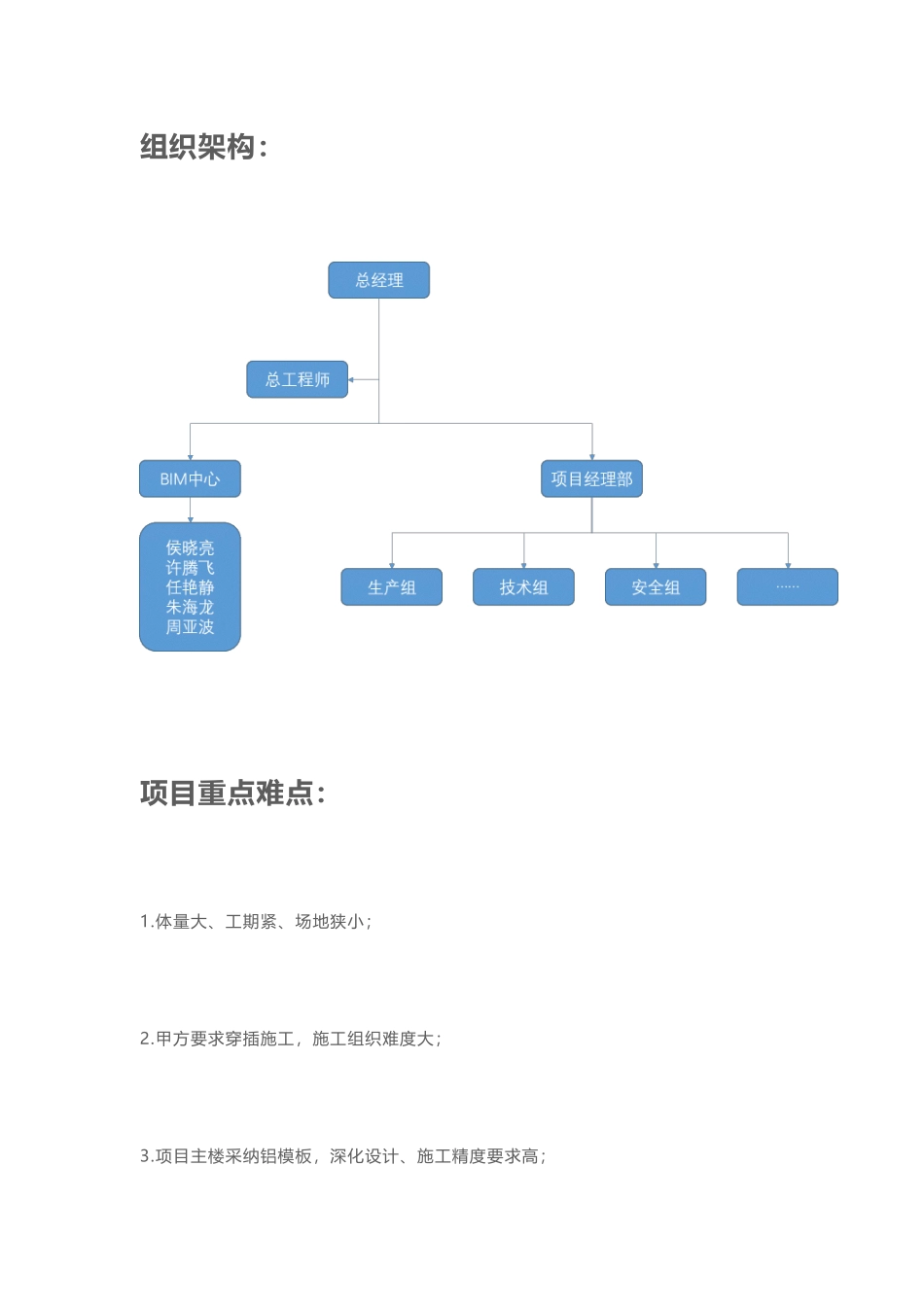

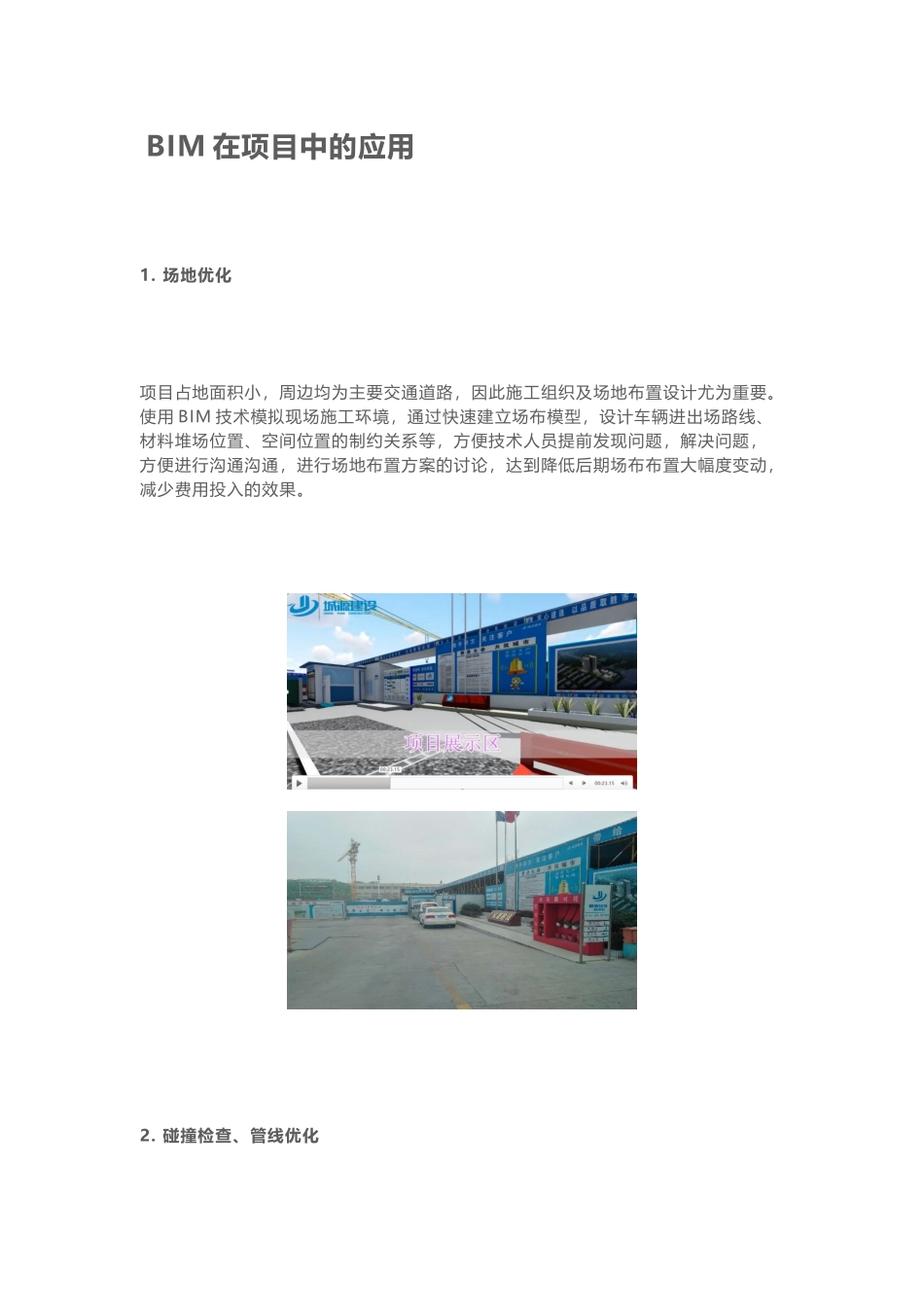

民安西上 2 号大楼项目民安西上 2 号大楼位于郑州市中原区沁河路以南、航海西路以北、伏牛路以西。地上 34 层，地下 2 层，框架剪力墙结构，总建筑面积 59302.95 平方米。由 5 层酒店裙楼与 34 层住宅公寓组成。本项目是集住宅、酒店及地下车库、人防为一体的现代化公建。实际应用 EVALUATION组织架构：项目重点难点：1.体量大、工期紧、场地狭小；2.甲方要求穿插施工，施工组织难度大；3.项目主楼采纳铝模板，深化设计、施工精度要求高； BIM 在项目中的应用1. 场地优化项目占地面积小，周边均为主要交通道路，因此施工组织及场地布置设计尤为重要。使用 BIM 技术模拟现场施工环境，通过快速建立场布模型，设计车辆进出场路线、材料堆场位置、空间位置的制约关系等，方便技术人员提前发现问题，解决问题，方便进行沟通沟通，进行场地布置方案的讨论，达到降低后期场布布置大幅度变动，减少费用投入的效果。2. 碰撞检查、管线优化使用 BIM 技术进行管线综合碰撞检查，生成碰撞检查报告及管线优化图纸，将其反馈给业主和设计院进行协调。通过进行管线综合优化，可以提前发现图纸设计中的错漏碰缺，解决各专业之间的碰撞，优化管线排布，精确定位预留洞口的位置，降低二次开洞率，进而避开后期返工现象的发生，从而达到缩减工期，节约成本的目的。最终输出材料用量，指导现场下料。 碰撞检查管线优化3. 铝模优化通过创建 BIM 模型，体现出建筑物的真实形态，提前检查出图纸问题，深化图纸，为铝模厂家的配模、组装试拼带来很大的便利。通过 BIM 模型进行技术问题沟通与处理、技术交底等方面，极大的提高了沟通效率。 4. 可视化专项方案交底将 BIM 的可视化应用到施工方案当中，增强指导性。利用 BIM 的三维可视化功能，并结合图集、施工图等资料建立贴近工程实际的施工模型，在其关键部位进行文字性描述，可极大地提高专项施工方案的管理和指导水平。5. 砌体排砖本工程为公寓楼项目，房间户型较多，空间较小，墙体与烟道、卫生间、隔断部位 T型、L 型墙体交叉较多且情况复杂（如下图示例），导致本工程在砌体分项方面存在砌体工程量大而且砌体方案复杂的情况。本项目结合项目施工穿插，标准层砌体施工穿插在主体施工计划中，F4 层以下砌体等主体施工侯开展。1）采纳 Revit 建立土建模型，通过.E5D 文件导入广联达 BIM5D 软件，根据施工工艺要求进行参数配置，然后一键排砖，导出 CAD 图纸（包含墙体定...
