水中拉森板桩围堰施工总结

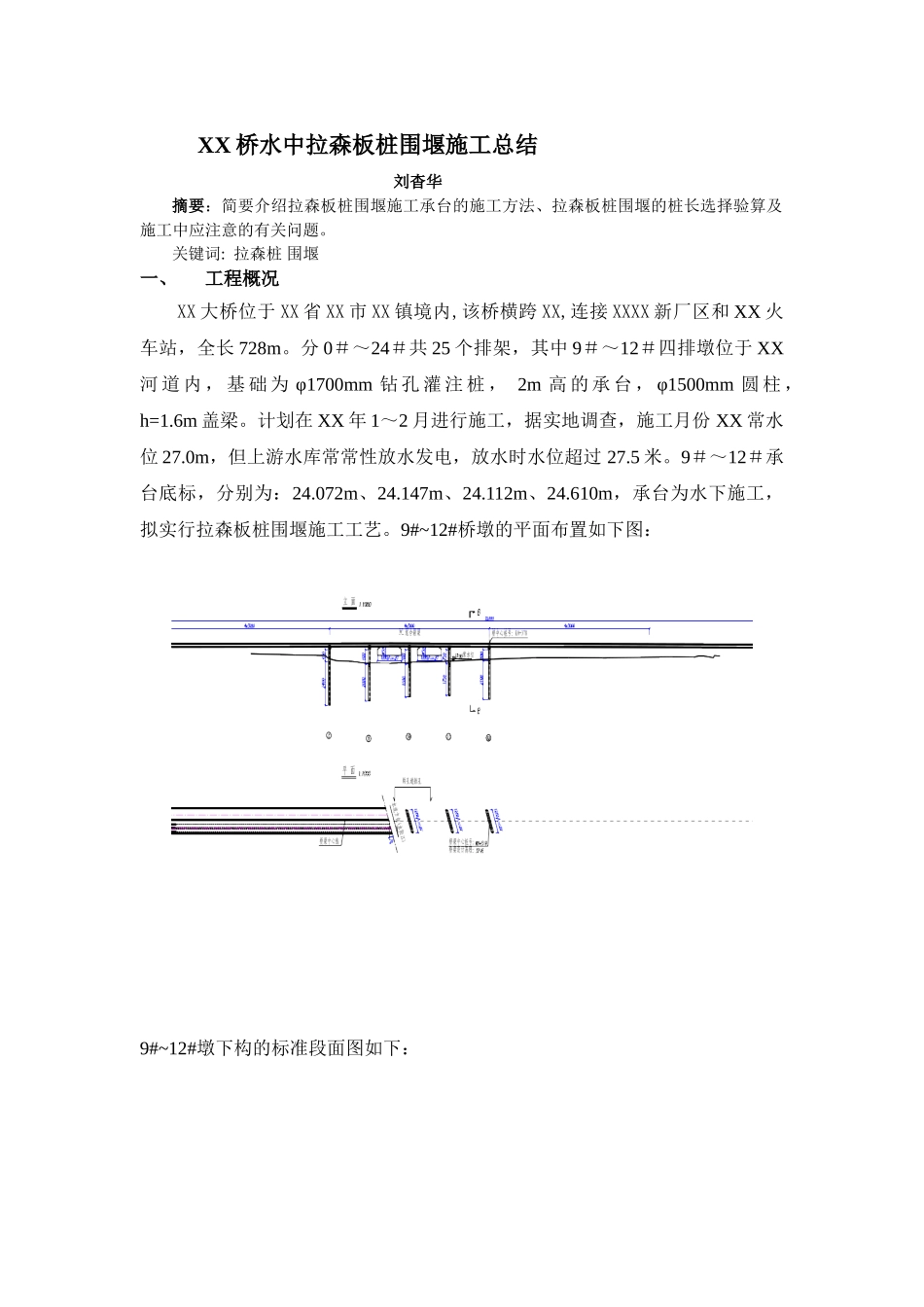

XX 桥水中拉森板桩围堰施工总结刘杳华摘要：简要介绍拉森板桩围堰施工承台的施工方法、拉森板桩围堰的桩长选择验算及施工中应注意的有关问题。关键词: 拉森桩 围堰一、工程概况XX 大桥位于 XX 省 XX 市 XX 镇境内,该桥横跨 XX,连接 XXXX 新厂区和 XX 火车站，全长 728m。分 0＃～24＃共 25 个排架，其中 9＃～12＃四排墩位于 XX河 道 内 ， 基 础 为 φ1700mm 钻 孔 灌 注 桩 ， 2m 高 的 承 台 ， φ1500mm 圆 柱 ，h=1.6m 盖梁。计划在 XX 年 1～2 月进行施工，据实地调查，施工月份 XX 常水位 27.0m，但上游水库常常性放水发电，放水时水位超过 27.5 米。9＃～12＃承台底标，分别为：24.072m、24.147m、24.112m、24.610m，承台为水下施工，拟实行拉森板桩围堰施工工艺。9#~12#桥墩的平面布置如下图：9#~12#墩下构的标准段面图如下：针对 9＃～12＃墩桥位区勘察深度范围内，地基土自上而下分为如下 3 层：第 1 层素填土厚度约在 2m；第 2 层卵石厚度 7～10m；以下为第 3 层微风化石灰岩。卵石杂色，以灰、黄褐色为主色调，上部潮湿，下部饱和，稍松－中密，卵石含量为 60%～70%，粒径一般为 6～8cm，个别大于 10cm，局部夹 20～40cm 漂石，灰岩次之，圆形－亚圆形,充填物以砾砂为主，少量粘性土,卵石层透水系数较大（100～500m/d）。二、 拉森板桩围堰施工按 9#～12#承台设计尺寸,拉森钢板桩止水围堰的外形尺寸为:14×5.6m，考虑河床底面以下 7 米～10 米为鹅卵石夹砂层，且密实程度无具体数据，决定采纳 12m 长的 4#小齿口拉森桩，对承台基坑周边实施围护。 静止水平面河床底面卵石层风化岩▽ 27.2m▽ 24.9~24.5m▽ 15.3~18.0m2．1．施工工艺流程场地整平→测放围堰纵横轴线→确认沉桩位置及高程→挖设沉桩导向沟→将拉森桩施打至指定标高→采纳 40#H 型钢制作支撑→基坑开挖→涂刷隔离层→水下砼封底→抽水干施工承台等下构（这一词是什么？）→钢板桩拔除→筑岛挖除2．2．计算拉森板桩入土深度 以底标高最低的 11#承台 24.112m 为例进行各项计算，开挖后拉森桩入土深度约 6m，并采纳 40#H 型钢沿围护桩周边增设内支撑系统，每隔 5m 段采纳 40#H 型制作支撑，增强围护强度以抵抗侧土压力和其他荷载对钢板桩的挤压力，以保基坑安全开挖，如下图示。钢板桩入土的深度，按单锚浅埋板桩计算，假定上端为简支，下端为自由支承。这种板桩相当于单跨...
