水工隧洞工程施工超欠挖控制技术[qc成果]

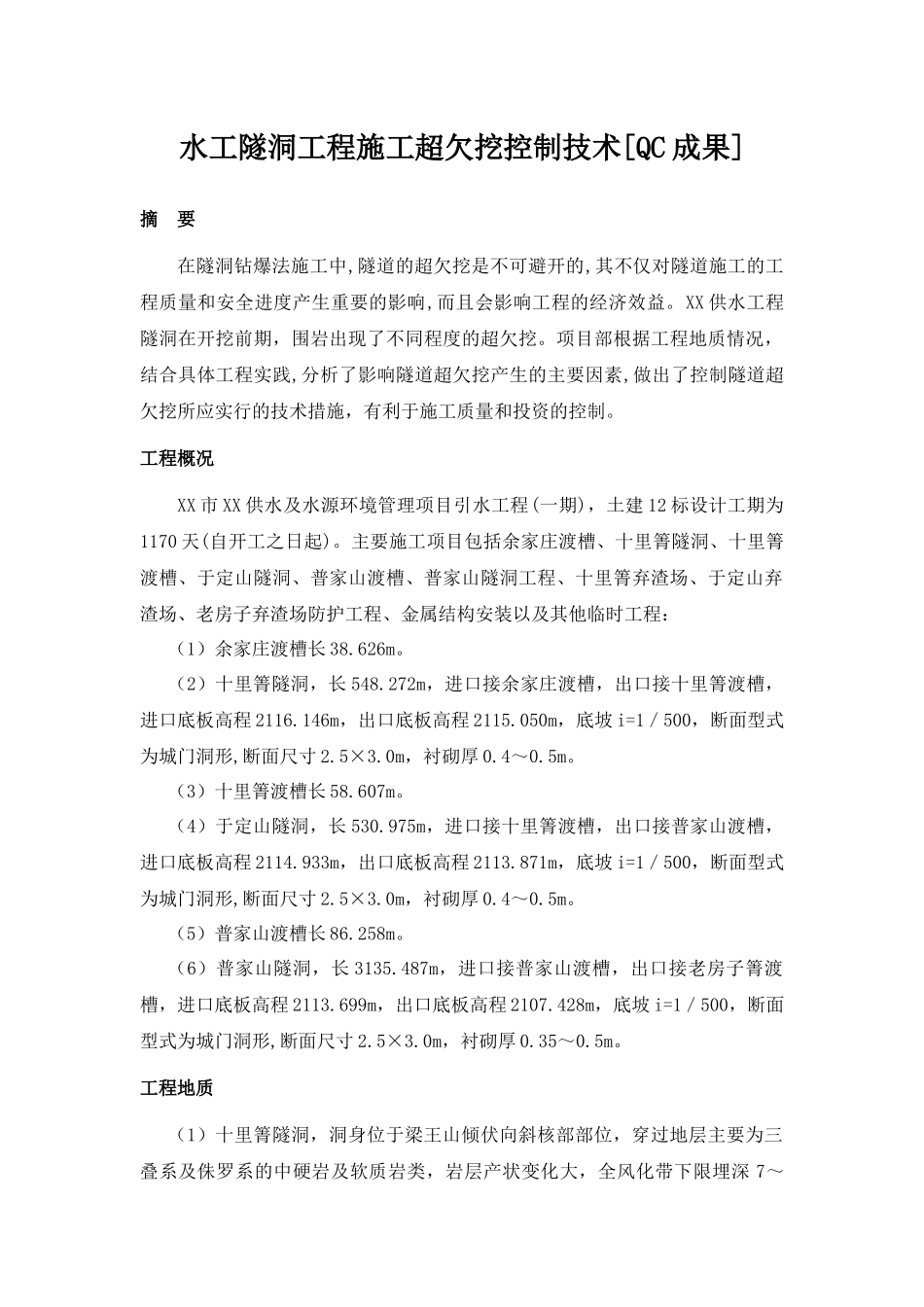

水工隧洞工程施工超欠挖控制技术[QC 成果]摘 要在隧洞钻爆法施工中,隧道的超欠挖是不可避开的,其不仅对隧道施工的工程质量和安全进度产生重要的影响,而且会影响工程的经济效益。XX 供水工程隧洞在开挖前期，围岩出现了不同程度的超欠挖。项目部根据工程地质情况，结合具体工程实践,分析了影响隧道超欠挖产生的主要因素,做出了控制隧道超欠挖所应实行的技术措施，有利于施工质量和投资的控制。工程概况XX 市 XX 供水及水源环境管理项目引水工程(一期)，土建 12 标设计工期为1170 天(自开工之日起)。主要施工项目包括余家庄渡槽、十里箐隧洞、十里箐渡槽、于定山隧洞、普家山渡槽、普家山隧洞工程、十里箐弃渣场、于定山弃渣场、老房子弃渣场防护工程、金属结构安装以及其他临时工程：（1）余家庄渡槽长 38.626m。（2）十里箐隧洞，长 548.272m，进口接余家庄渡槽，出口接十里箐渡槽，进口底板高程 2116.146m，出口底板高程 2115.050m，底坡 i=1／500，断面型式为城门洞形,断面尺寸 2.5×3.0m，衬砌厚 0.4～0.5m。（3）十里箐渡槽长 58.607m。（4）于定山隧洞，长 530.975m，进口接十里箐渡槽，出口接普家山渡槽，进口底板高程 2114.933m，出口底板高程 2113.871m，底坡 i=1／500，断面型式为城门洞形,断面尺寸 2.5×3.0m，衬砌厚 0.4～0.5m。（5）普家山渡槽长 86.258m。（6）普家山隧洞，长 3135.487m，进口接普家山渡槽，出口接老房子箐渡槽，进口底板高程 2113.699m，出口底板高程 2107.428m，底坡 i=1／500，断面型式为城门洞形,断面尺寸 2.5×3.0m，衬砌厚 0.35～0.5m。工程地质（1）十里箐隧洞，洞身位于梁王山倾伏向斜核部部位，穿过地层主要为三叠系及侏罗系的中硬岩及软质岩类，岩层产状变化大，全风化带下限埋深 7～15m，强风化带下限埋深 25～55m，隧洞处于地下水位以下，向斜构造核部转折段岩体破裂，可能存在架空夹泥现象，富水，施工中存在涌水现象。洞顶及左边墙易产生坍塌、掉块，总体围岩为Ⅳ类，夹少量Ⅲ、Ⅴ类围岩。（2）于定山隧洞，隧洞穿过地层为隧洞三叠系、侏罗系碎屑中硬、较软岩及软岩。地层全风化带下限埋深 9～15m，强风化带下限埋深 20～35m。隧洞处于地下水位以下。洞顶及左边墙易产生坍塌、掉块，总体围岩为Ⅲ～Ⅴ类为主，其中层状裂隙、中硬质岩段为Ⅲ类。裂隙较发育，泥化夹层发育层状裂隙结构软质岩、碎裂结构可溶岩段为Ⅳ类。施工中存在涌水现象。（3）普家山隧洞，处于梁王...
