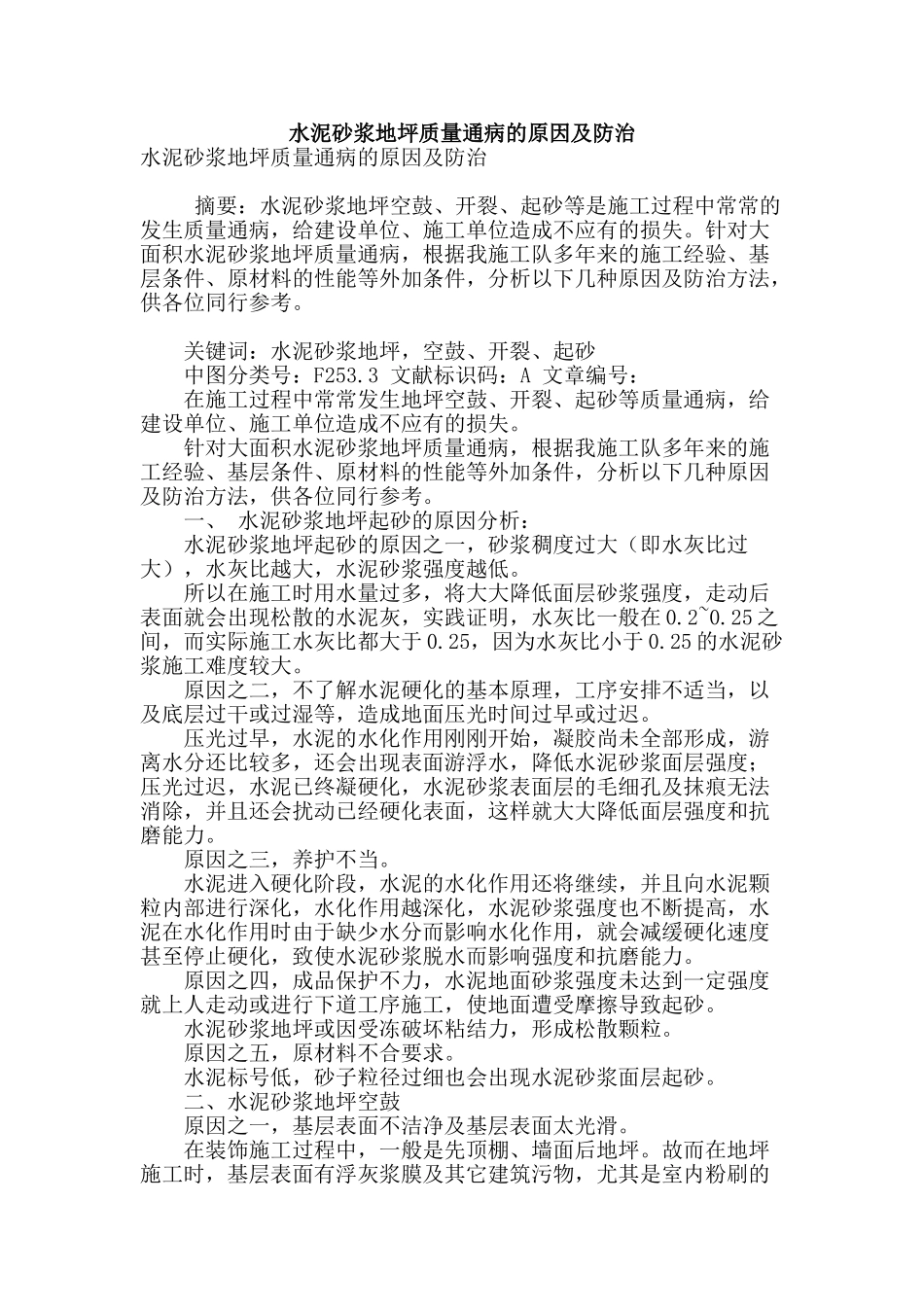

水泥砂浆地坪质量通病的原因及防治

水泥砂浆地坪质量通病的原因及防治水泥砂浆地坪质量通病的原因及防治 摘要：水泥砂浆地坪空鼓、开裂、起砂等是施工过程中常常的发生质量通病，给建设单位、施工单位造成不应有的损失。针对大面积水泥砂浆地坪质量通病，根据我施工队多年来的施工经验、基层条件、原材料的性能等外加条件，分析以下几种原因及防治方法，供各位同行参考。 关键词：水泥砂浆地坪，空鼓、开裂、起砂 中图分类号：F253.3 文献标识码：A 文章编号： 在施工过程中常常发生地坪空鼓、开裂、起砂等质量通病，给建设单位、施工单位造成不应有的损失。 针对大面积水泥砂浆地坪质量通病，根据我施工队多年来的施工经验、基层条件、原材料的性能等外加条件，分析以下几种原因及防治方法，供各位同行参考。 一、 水泥砂浆地坪起砂的原因分析： 水泥砂浆地坪起砂的原因之一，砂浆稠度过大（即水灰比过大），水灰比越大，水泥砂浆强度越低。 所以在施工时用水量过多，将大大降低面层砂浆强度，走动后表面就会出现松散的水泥灰，实践证明，水灰比一般在 0.2~0.25 之间，而实际施工水灰比都大于 0.25，因为水灰比小于 0.25 的水泥砂浆施工难度较大。 原因之二，不了解水泥硬化的基本原理，工序安排不适当，以及底层过干或过湿等，造成地面压光时间过早或过迟。 压光过早，水泥的水化作用刚刚开始，凝胶尚未全部形成，游离水分还比较多，还会出现表面游浮水，降低水泥砂浆面层强度；压光过迟，水泥已终凝硬化，水泥砂浆表面层的毛细孔及抹痕无法消除，并且还会扰动已经硬化表面，这样就大大降低面层强度和抗磨能力。 原因之三，养护不当。 水泥进入硬化阶段，水泥的水化作用还将继续，并且向水泥颗粒内部进行深化，水化作用越深化，水泥砂浆强度也不断提高，水泥在水化作用时由于缺少水分而影响水化作用，就会减缓硬化速度甚至停止硬化，致使水泥砂浆脱水而影响强度和抗磨能力。 原因之四，成品保护不力，水泥地面砂浆强度未达到一定强度就上人走动或进行下道工序施工，使地面遭受摩擦导致起砂。 水泥砂浆地坪或因受冻破坏粘结力，形成松散颗粒。 原因之五，原材料不合要求。 水泥标号低，砂子粒径过细也会出现水泥砂浆面层起砂。 二、水泥砂浆地坪空鼓 原因之一，基层表面不洁净及基层表面太光滑。 在装饰施工过程中，一般是先顶棚、墙面后地坪。故而在地坪施工时，基层表面有浮灰浆膜及其它建筑污物，尤其是室内粉刷的石灰砂浆，粘污在楼板上，极不容易清...
