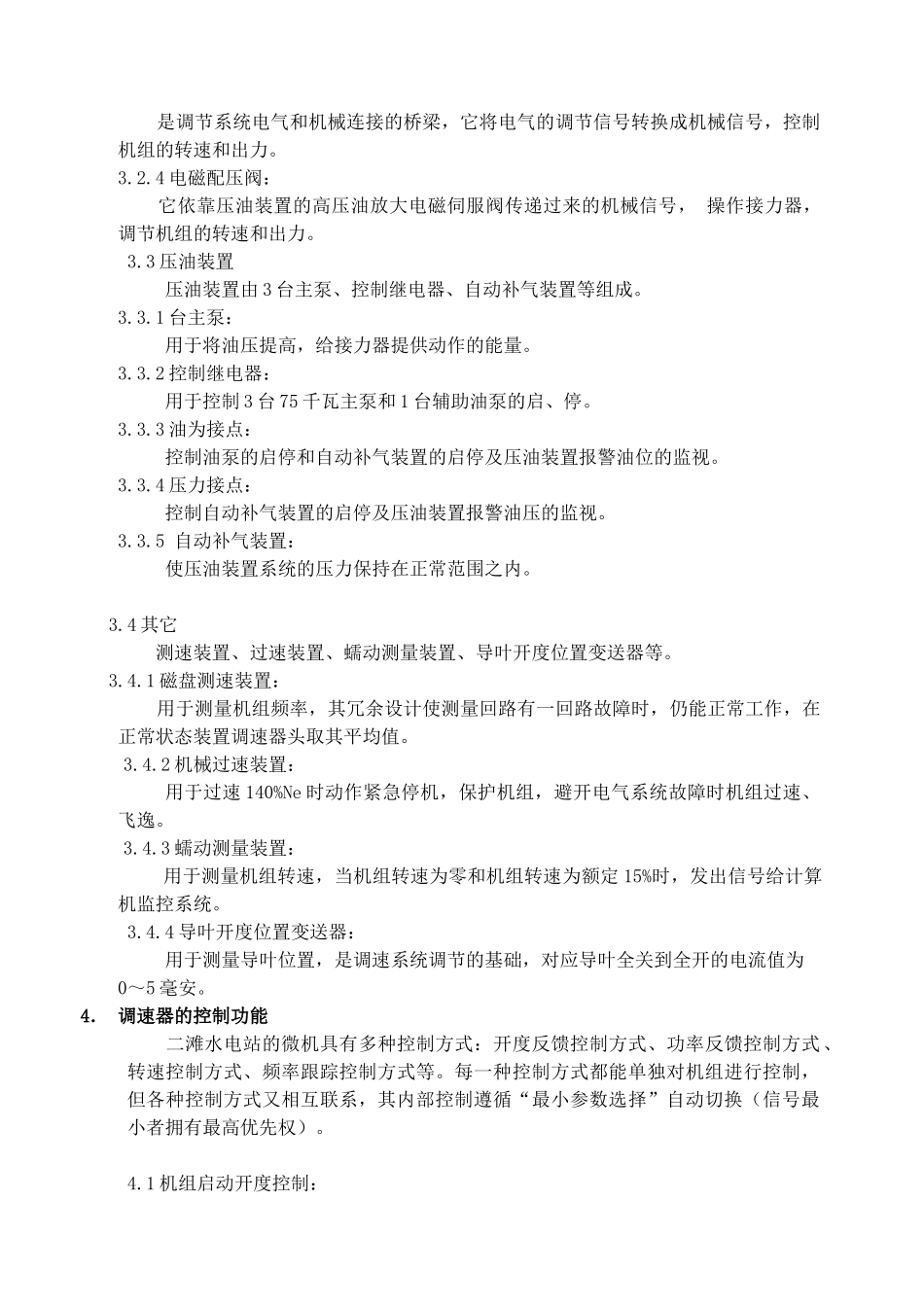

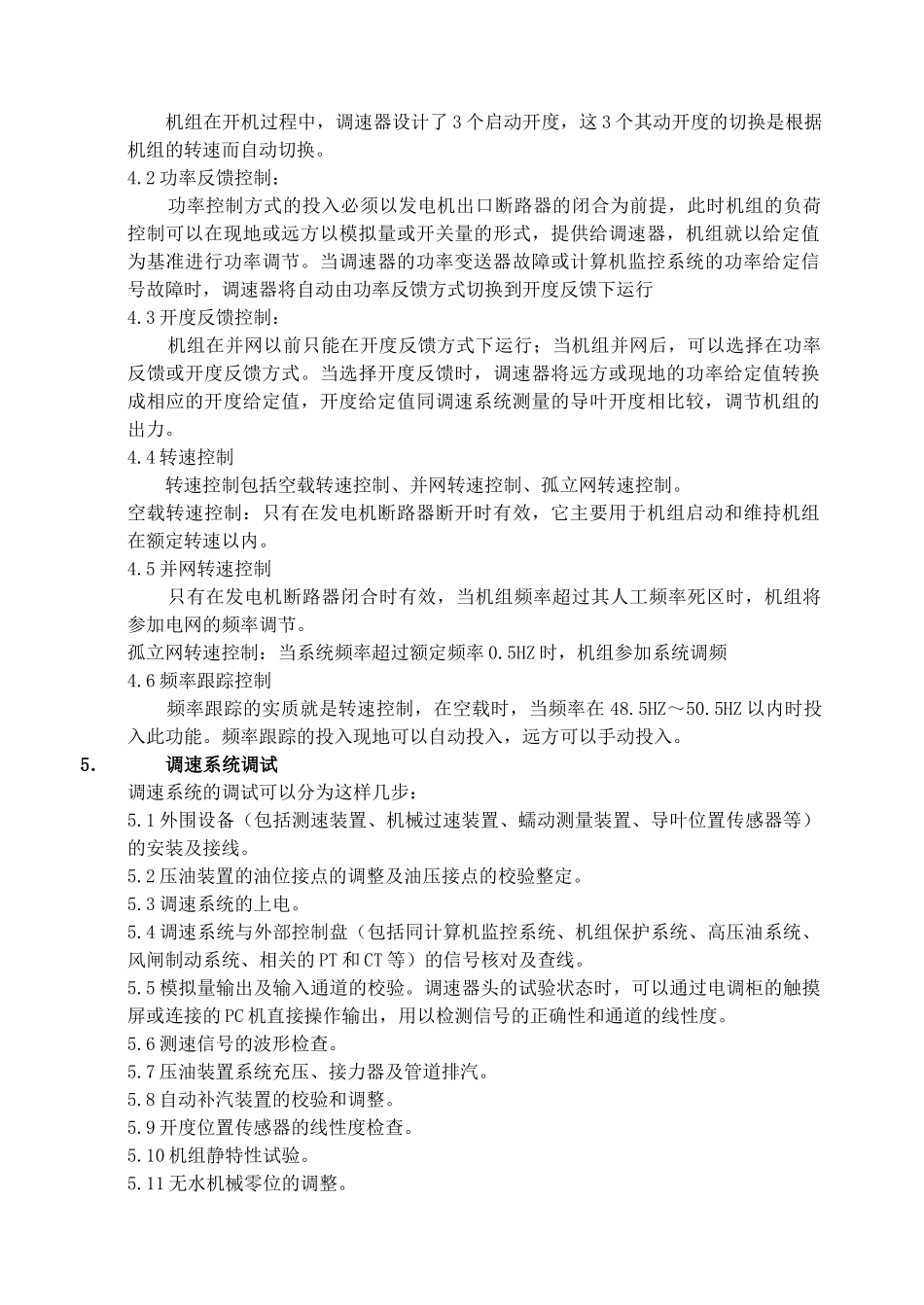

*水电站调速器系统简介1．概述 *水电站有单机容量为 550MW 的机组 6 台，总装机容量为 3300MW，是我国 20 世纪投产的最大的电厂。二滩电厂的调速系统是由瑞士 HYDRO VEVEY 公司提供，集油槽和接力器由加拿大 GE 公司提供。二滩电厂电调柜位于发电机层，机调柜和压油装置位于水轮机层。水轮机最低运行水头 135 米，最高水头 185 米。压油装置额定压力 6Mpa。机组测频为磁盘测速。 2． 微机调速器的硬件结构 微机调速器的硬件系统包括可编程控制单元、辅助控制电源、电气柜操作控制面板和数据采集、隔离、变换的其它外围设备等。3． 调速系统组成及功能 调速系统由机调柜、电调柜、压油装置和接力器等组成。3.1 电调柜 电调柜由 2 个调速器头、开出继电器、光隔、模拟量切换继电器等组成。3.1.1 调速器头： 调速器头的基本作用是指挥系统，两个速器头相互独立又互为备用，当一个调速器头故障时，另一调速器头能无扰动的投入正常运行。3.1.2 开出继电器： 开出继电器的主要作用就是将控制盘内的设备与盘外的设备分隔开来，保护调速器头 I/O 板及 CPU 部分。3.1.3 模拟量输入、输出光隔： 其主要作用一是能滤掉信号中的干扰脉冲信号，另外也能保护调速器头的 AI 板和 CPU 部分。3.1.4 模拟量切换继电器： 模拟量切换继电器的主要作用就是当两个调速器头发生切换的时候，控制盘面板的仪表显示和远方信号也能相应的发生切换，以保证远方能监控机组的现状。3.2 机调柜 机调柜由开停机电磁阀、开停机中间继电器、电磁伺服阀、电磁配压阀等组成。3.2.1 开停机电磁阀： 主要用于机组的正常开机和停机。3.2.2 开停机中间继电： 开出继电器的主要作用就是将控制盘内的设备与盘外的设备分隔开来。3.2.3 电磁伺服阀： 是调节系统电气和机械连接的桥梁，它将电气的调节信号转换成机械信号，控制机组的转速和出力。 3.2.4 电磁配压阀： 它依靠压油装置的高压油放大电磁伺服阀传递过来的机械信号， 操作接力器，调节机组的转速和出力。3.3 压油装置 压油装置由 3 台主泵、控制继电器、自动补气装置等组成。3.3.1 台主泵： 用于将油压提高，给接力器提供动作的能量。3.3.2 控制继电器： 用于控制 3 台 75 千瓦主泵和 1 台辅助油泵的启、停。3.3.3 油为接点： 控制油泵的启停和自动补气装置的启停及压油装置报警油位的监视。3.3.4 压力接点： 控制自动补气装置的启停及压油装置报警油压的监...
