污水处理厂及配套管网场外管线顶管工程施工组织设计

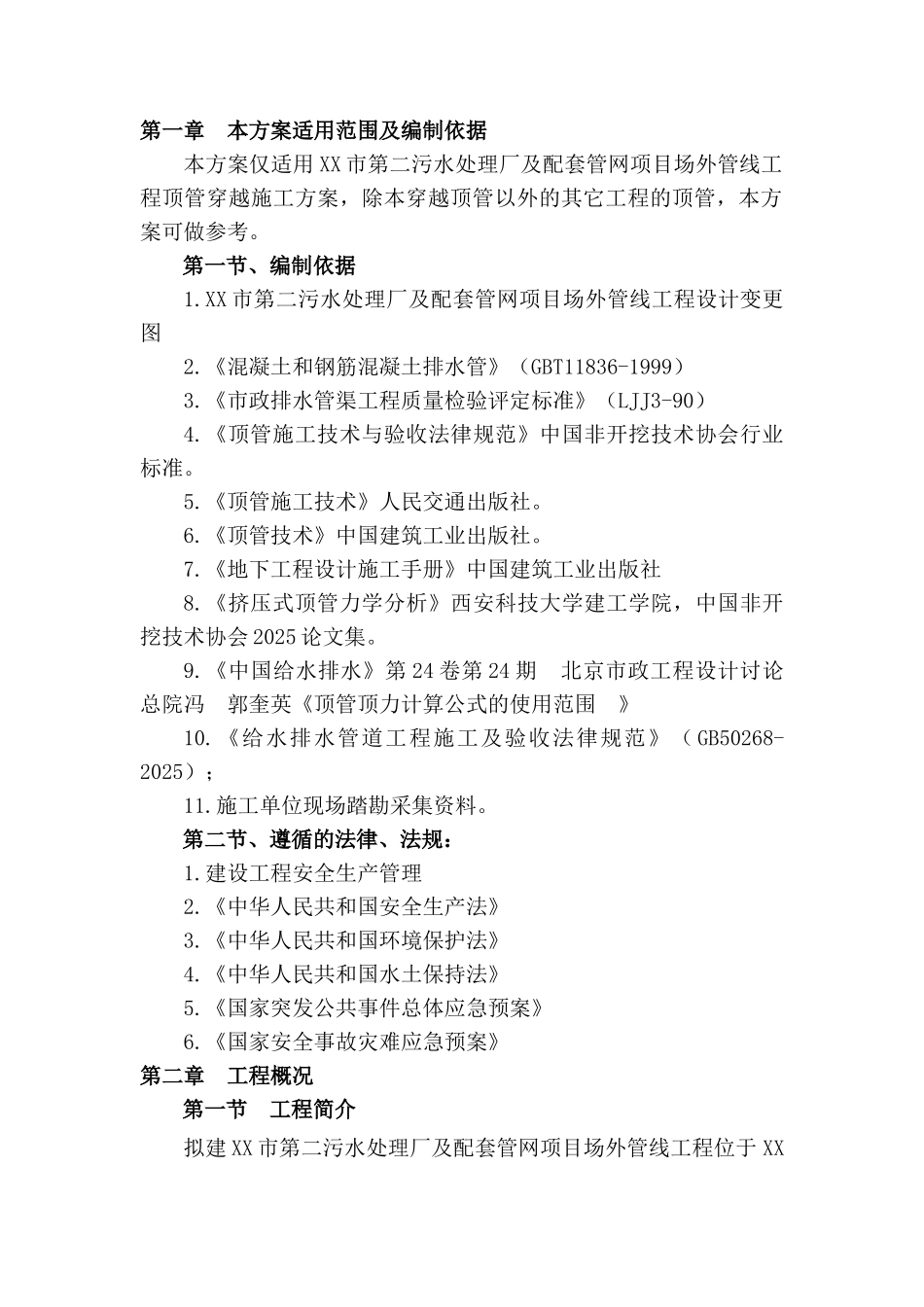

第一章 本方案适用范围及编制依据本方案仅适用 XX 市第二污水处理厂及配套管网项目场外管线工程顶管穿越施工方案，除本穿越顶管以外的其它工程的顶管，本方案可做参考。第一节、编制依据1.XX 市第二污水处理厂及配套管网项目场外管线工程设计变更图2.《混凝土和钢筋混凝土排水管》（GBT11836-1999）3.《市政排水管渠工程质量检验评定标准》（LJJ3-90）4.《顶管施工技术与验收法律规范》中国非开挖技术协会行业标准。5.《顶管施工技术》人民交通出版社。6.《顶管技术》中国建筑工业出版社。7.《地下工程设计施工手册》中国建筑工业出版社8.《挤压式顶管力学分析》西安科技大学建工学院，中国非开挖技术协会 2025 论文集。9.《中国给水排水》第 24 卷第 24 期 北京市政工程设计讨论总院冯 郭奎英《顶管顶力计算公式的使用范围 》10.《给水排水管道工程施工及验收法律规范》（ GB50268-2025）；11.施工单位现场踏勘采集资料。第二节、遵循的法律、法规：1.建设工程安全生产管理2.《中华人民共和国安全生产法》3.《中华人民共和国环境保护法》4.《中华人民共和国水土保持法》5.《国家突发公共事件总体应急预案》6.《国家安全事故灾难应急预案》第二章 工程概况第一节 工程简介拟建 XX 市第二污水处理厂及配套管网项目场外管线工程位于 XX市 XX 区 xx 镇、xx 等，交通条件较好。拟建场外管线工程包括 XX 河左岸（全长 11.953km）、右岸（全长 11.688km）、XX 河穿越（全长0.0895 km）及 XX 左岸（全长 4.7km）共四段，全长 28.4305km，其中：1、XX 河左岸（全长 11.953km）干管采纳承插式钢筋混凝土管，管径 D800~D1000，管顶覆土埋深小于 4.5 米时采纳 II 混凝土管，埋深不小于 4.5 米时采纳 III 级混凝土管。2、XX 河右岸（全长 11.688km）干管采纳承插式钢筋混凝土管，管径 D1000~D1200，管顶覆土埋深小于 4.5 米时采纳 II 混凝土管，埋深不小于 4.5 米时采纳 III 级混凝土管。3、XX 左岸（全长 4.7km）干管采纳承插式钢筋混凝土管，管径D1200~D1400，管顶覆土埋深小于 4.5 米时采纳 II 混凝土管，埋深不小于 4.5 米时采纳 III 级混凝土管。4、XX 河穿越（全长 0.0895 km）段为 XX 河右岸管线与 XX 左岸管线在 XX 与 XX 河交接处汇合一起后，穿越 XX 河并与 XX 河左岸管线连接直达厂区。具体管径及管材类型设计未提供。管线工程沿线主要穿越 XX 大道、XX 大桥...
