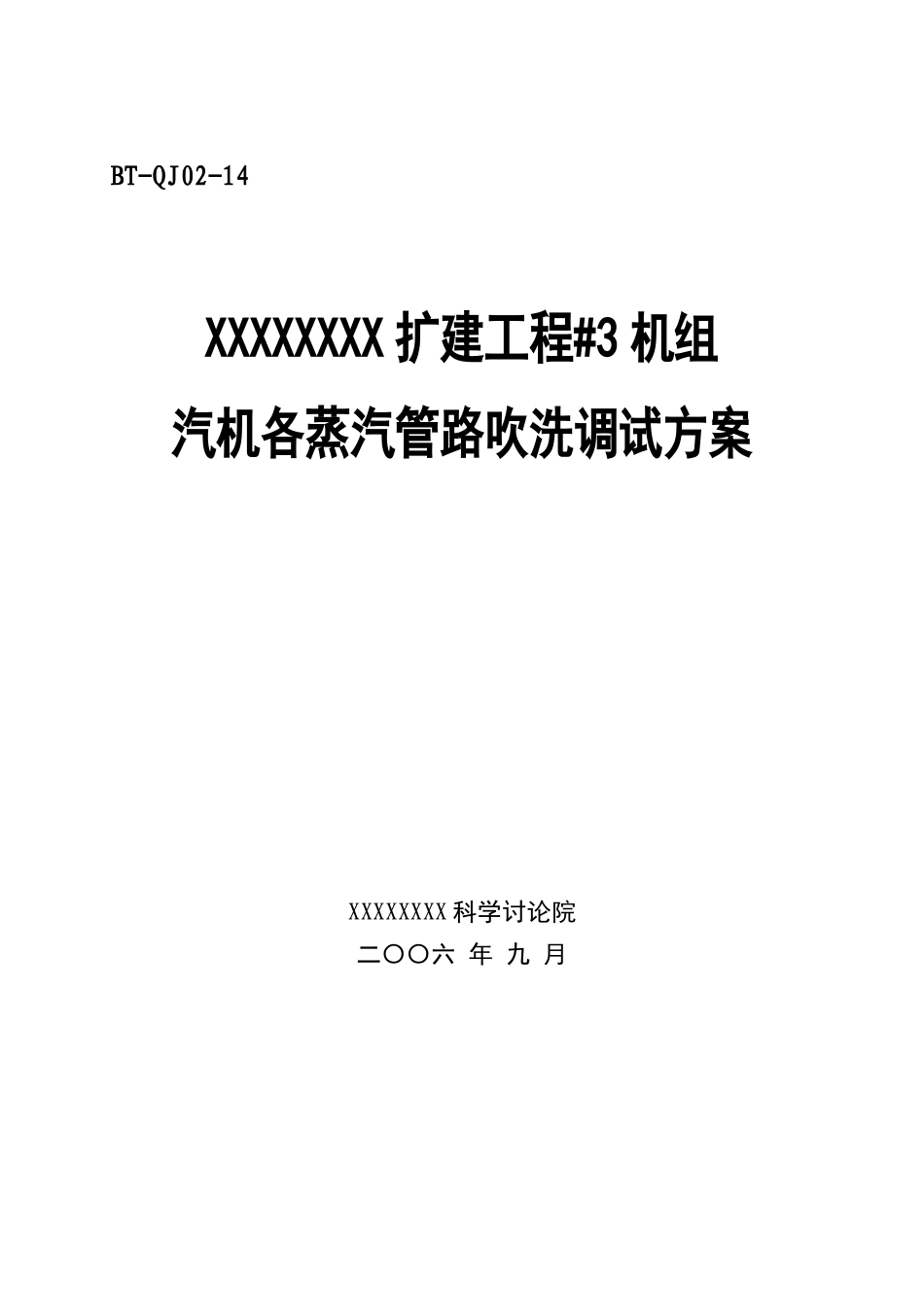

汽机调试方案之十四--汽机各系统吹管调试方案

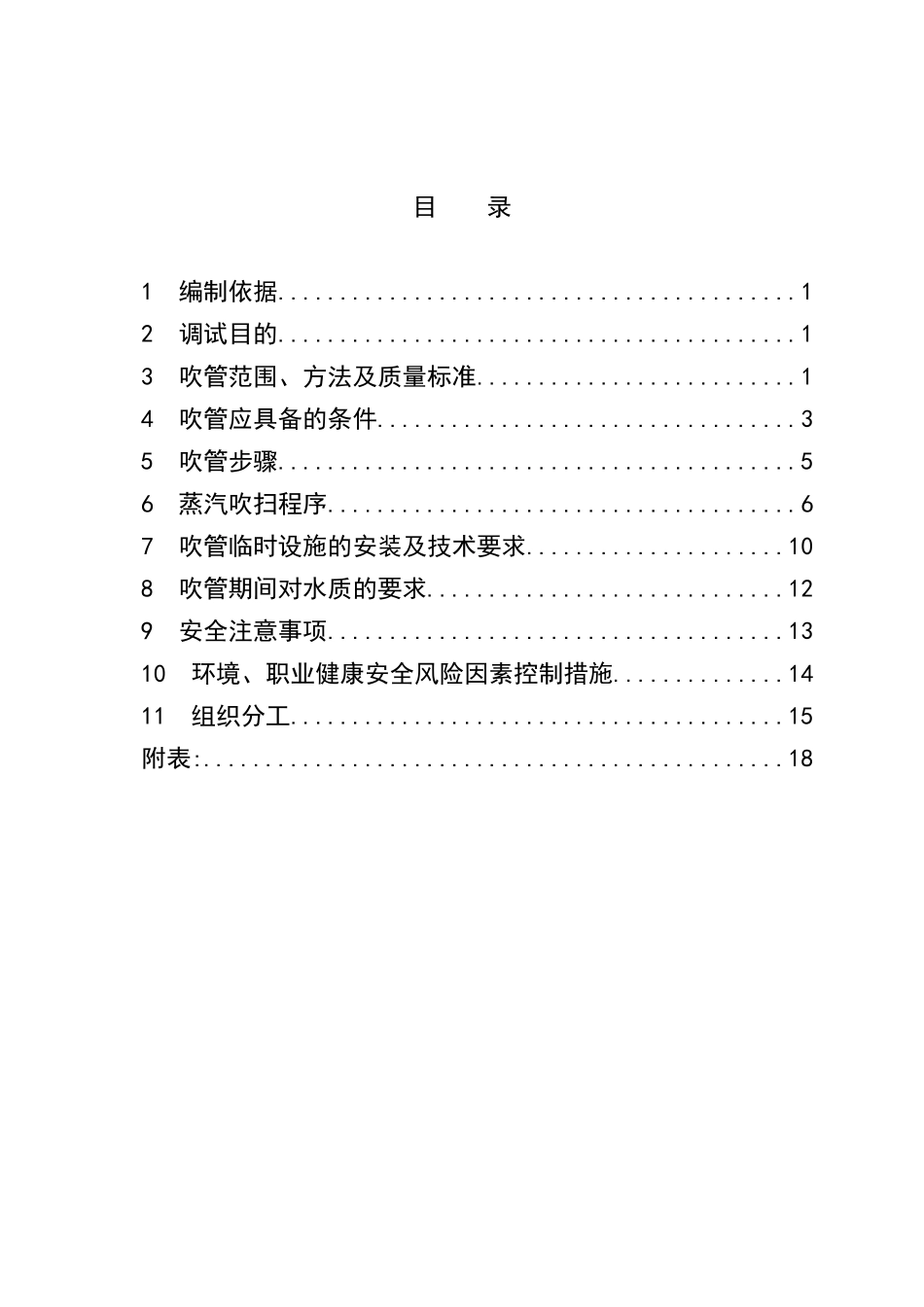

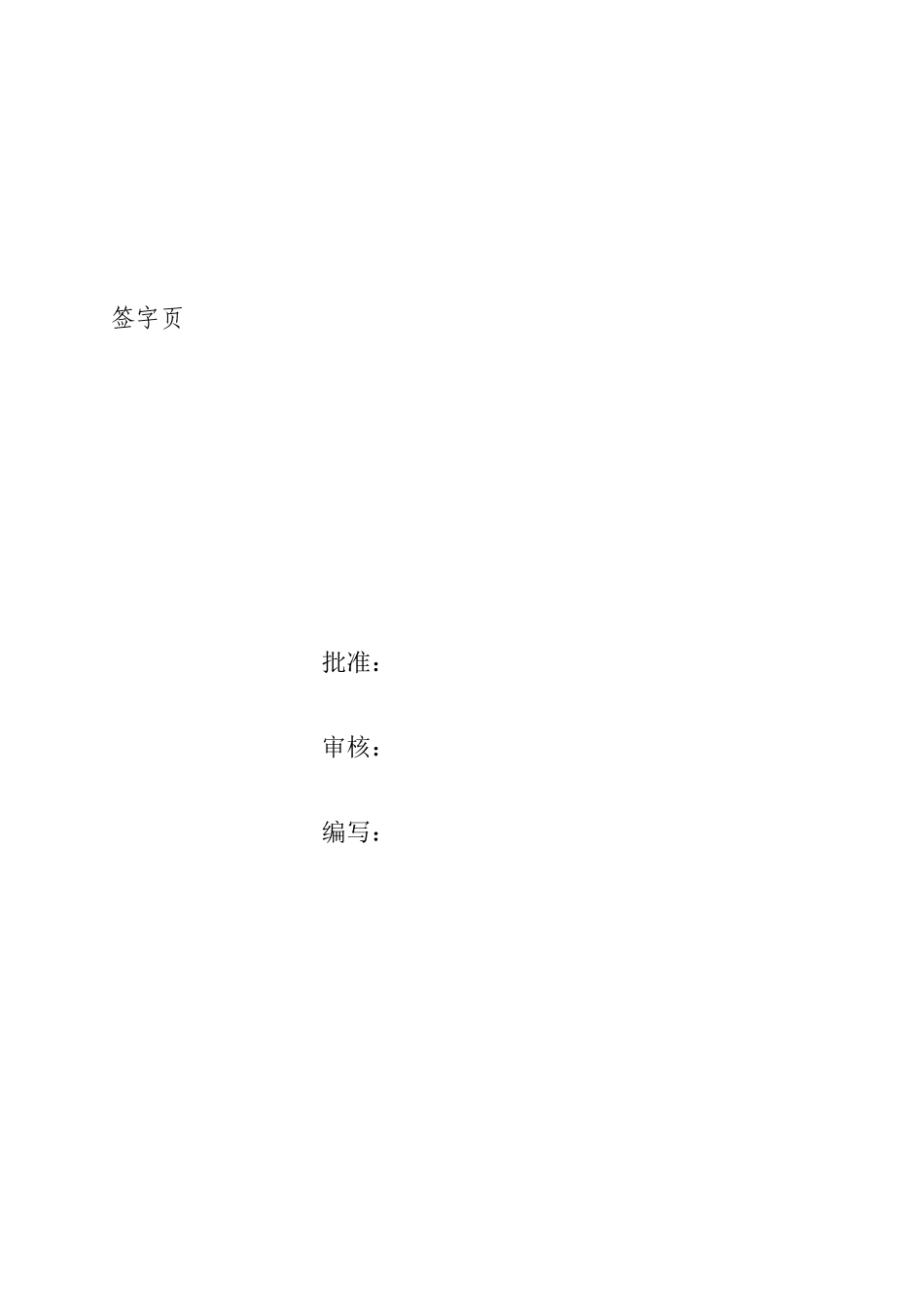

BT-QJ02-14XXXXXXXX 扩建工程#3 机组汽机各蒸汽管路吹洗调试方案XXXXXXXX 科学讨论院二〇〇六 年 九 月签字页 批准： 审核： 编写： 目 录1 编制依据..........................................12 调试目的..........................................13 吹管范围、方法及质量标准..........................14 吹管应具备的条件..................................35 吹管步骤..........................................56 蒸汽吹扫程序......................................67 吹管临时设施的安装及技术要求.....................108 吹管期间对水质的要求.............................129 安全注意事项.....................................1310 环境、职业健康安全风险因素控制措施..............1411 组织分工........................................15附表:...............................................18 1 编制依据1.1 《火力发电厂基本建设工程启动及竣工验收规程（1996 年版）及相关规程》；1.2 《电力建设施工及验收技术法律规范汽轮机机组篇（1992 年版）》；1.3 《火电工程启动调试工作规定》；1.4 《火电工程调整试运质量检验及评定标准（1996 年版）》；1.5 《电力建设工程调试定额（2025 年版）》；1.6 《火电机组达标投产考核标准（2001 年版）》1.7 《电力基本建设工程质量监督规定》；1.8 设计院设计施工图。1.9 制造商有关系统及设备资料。2 调试目的锅炉过热器、再热器及其蒸汽管道内部的清洁程度，对机组的安全经济运行及能否顺利投产关系重大。为了清除在制造、运输、保管、安装过程中管内积存的杂物和产生的锈蚀，必须对锅炉的过热器、再热器及蒸汽管道进行蒸汽冲洗，以防止机组运行中过热器、再热器爆管和汽机通流部分损伤，提高机组的安全性和经济性，并改善运行期间的蒸汽品质。3 吹管范围、方法及质量标准3.1 吹管范围、方法本措施所包括的蒸汽吹管范围为主、再热蒸汽系统和主机轴封高低压供汽管路，辅助蒸汽母管及相关供汽管路。主、再热蒸汽系统吹管采纳蓄能降压法，在再热器冷段管道安装集粒器，吹管过程采纳主汽系统与再热汽系统不分阶段的串联冲洗方式（即一次冲洗）。当锅炉升压至吹管压力时，迅速全开临时吹管控制阀，此时由于汽包内压力骤降，汽包内的水大量汽化，利用此蒸汽对系统进行冲洗，待压力降到一定值后关闭控制阀，向锅炉补水至正常水位，然后...
