河北建筑工程学院净水厂课程设计

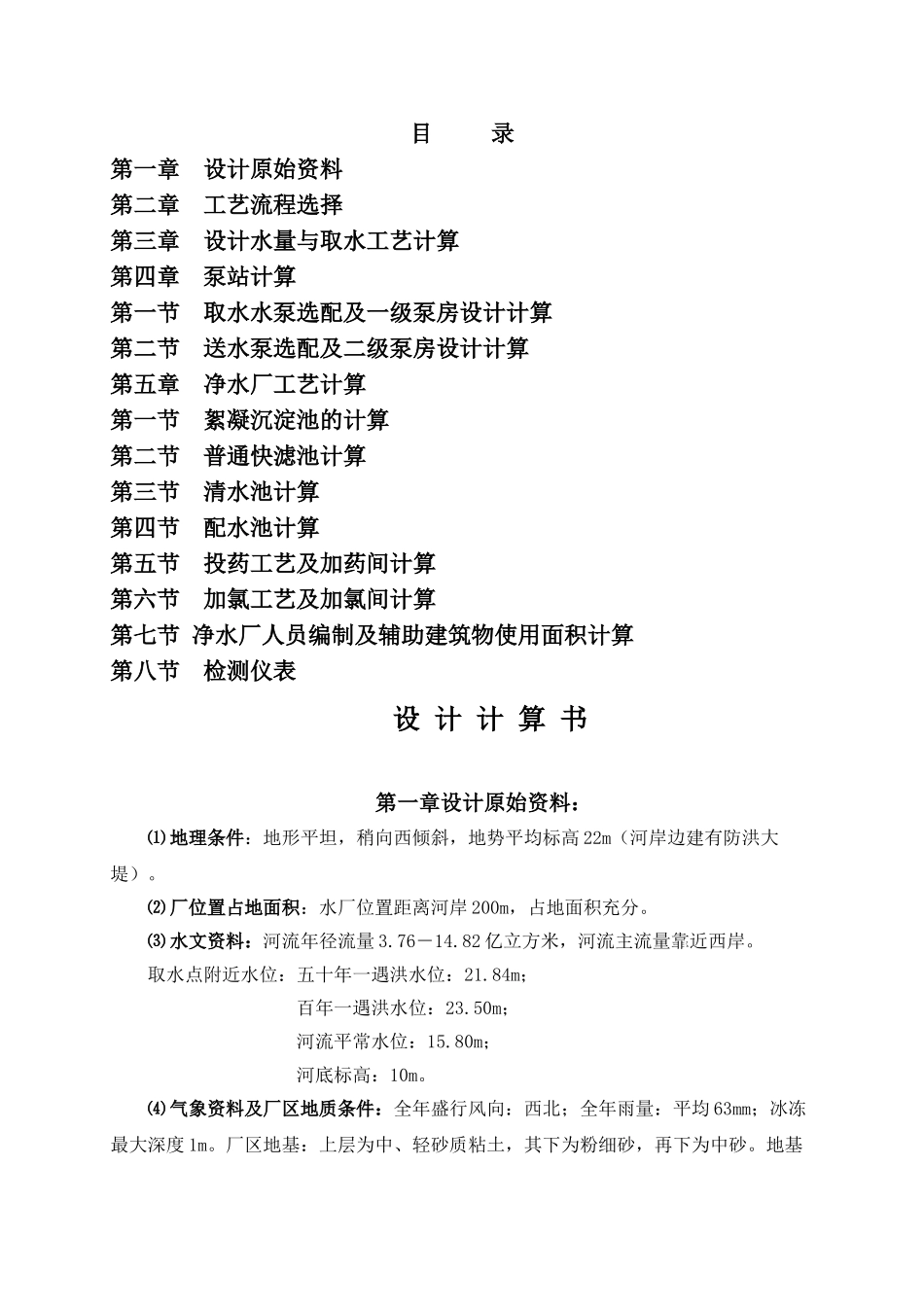

目 录第一章 设计原始资料第二章 工艺流程选择第三章 设计水量与取水工艺计算第四章 泵站计算第一节 取水水泵选配及一级泵房设计计算第二节 送水泵选配及二级泵房设计计算第五章 净水厂工艺计算第一节 絮凝沉淀池的计算第二节 普通快滤池计算第三节 清水池计算第四节 配水池计算第五节 投药工艺及加药间计算第六节 加氯工艺及加氯间计算第七节 净水厂人员编制及辅助建筑物使用面积计算第八节 检测仪表设 计 计 算 书第一章设计原始资料：⑴ 地理条件：地形平坦，稍向西倾斜，地势平均标高 22m（河岸边建有防洪大堤）。⑵ 厂位置占地面积：水厂位置距离河岸 200m，占地面积充分。⑶ 水文资料：河流年径流量 3.76－14.82 亿立方米，河流主流量靠近西岸。取水点附近水位：五十年一遇洪水位：21.84m； 百年一遇洪水位：23.50m； 河流平常水位：15.80m； 河底标高：10m。⑷ 气象资料及厂区地质条件：全年盛行风向：西北；全年雨量：平均 63mm；冰冻最大深度 1m。厂区地基：上层为中、轻砂质粘土，其下为粉细砂，再下为中砂。地基允许承载力：10－12t/m2。厂区地下水位埋深：3－4m。地震烈度为 8 度。⑸ 水质资料：浊度：年平均 68NTU，最高达 3000NTU；PH 值：7.4－8.6；水温：4.5－21.5℃；色度：年平均为 11－13 度；臭味：土腥味；总硬度：123.35mg/L CaCO3;溶解氧：年平均 10.81 mg/L；Fe：年平均 0.435 mg/L，最大为 0.68 mg/L；大肠菌群：最大 723800 个/mL，最小为 24600 个/ mL；细菌总数：最大 2800 个/ mL，最小 140 个/ mL。⑹ 水质、水量及其水压的要求：设计水量：根据资料统计，目前在原地下水源继续供水的情况下，每天还需 5 万立方米。水质：满足现行生活饮用水水质标准。水压：二级泵站扬程按 50 米考虑。第二章工艺流程选择原水 集水井 一级泵房 自动加药设备 折板絮凝池 平流式沉淀池 普通快滤池 清水池 配水池 二级泵房 给水管网 用户同时，本设计课题还包括：水厂占地面积，人员配备，厂内建筑物布置和管线定位等。第三章设计水量与取水工艺计算设计水量计算取水厂的自用水系数为 5％，故总水量为：取水工艺计算1、集水间采纳分建式2、格网面积计算第四章泵站计算第一节 取水水泵选配及一级泵房设计计算一、扬程计算 根据原始资料，水泵扬程为： H=50m二、选泵根据扬程和设计水量确定水泵，选用 20sh-22A 型水泵 4 台（三用一备）流量水泵经...
