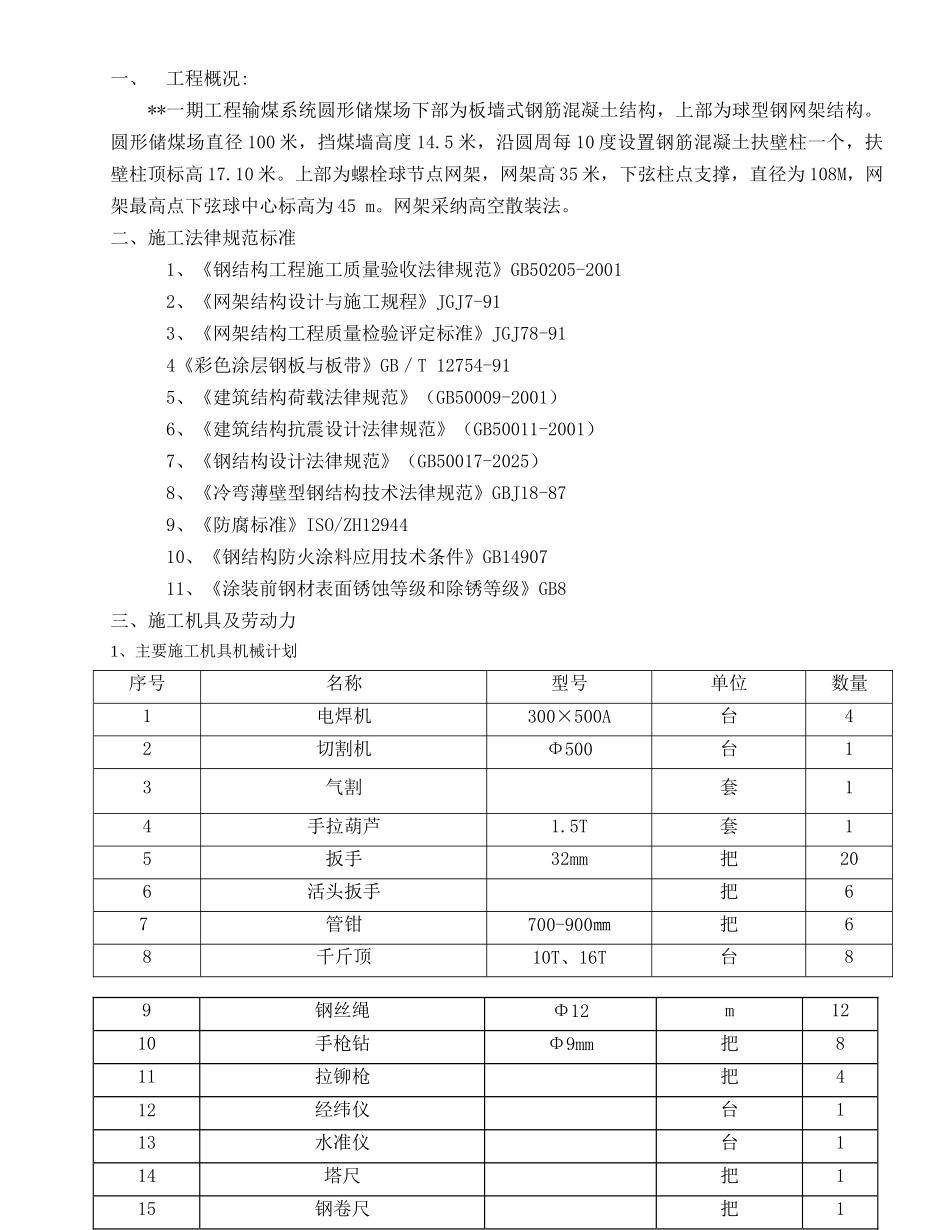

河南某电厂圆形储煤场钢网架施工方案

一、工程概况:**一期工程输煤系统圆形储煤场下部为板墙式钢筋混凝土结构，上部为球型钢网架结构。圆形储煤场直径 100 米，挡煤墙高度 14.5 米，沿圆周每 10 度设置钢筋混凝土扶壁柱一个，扶壁柱顶标高 17.10 米。上部为螺栓球节点网架，网架高 35 米，下弦柱点支撑，直径为 108M，网架最高点下弦球中心标高为 45 m。网架采纳高空散装法。二、施工法律规范标准1、《钢结构工程施工质量验收法律规范》GB50205-20012、《网架结构设计与施工规程》JGJ7-913、《网架结构工程质量检验评定标准》JGJ78-914《彩色涂层钢板与板带》GB／T 12754-915、《建筑结构荷载法律规范》（GB50009-2001）6、《建筑结构抗震设计法律规范》（GB50011-2001）7、《钢结构设计法律规范》（GB50017-2025）8、《冷弯薄壁型钢结构技术法律规范》GBJ18-879、《防腐标准》ISO/ZH1294410、《钢结构防火涂料应用技术条件》GB1490711、《涂装前钢材表面锈蚀等级和除锈等级》GB8三、施工机具及劳动力1、主要施工机具机械计划序号名称型号单位数量1电焊机300×500A台42切割机Φ500台13气割套14手拉葫芦1.5T套15扳手32mm把206活头扳手把67管钳700-900㎜把68千斤顶10T、16T台89钢丝绳Φ12m1210手枪钻Φ9mm把811拉铆枪把412经纬仪台113水准仪台114塔尺把115钢卷尺把12、施工组织机构及劳动力计划（1）施工组织机构（2）劳动力计划序号人员名称人员配置（5月）人员配置（6月）人员配置（7月）人员配置（8月）1施工队长22222技术员11113质检员11114安全员11115材料员11116安装人员35353535合 计41414141四、网架安装1、施工现场准备：（1）、根据图纸要求进行施工前测量，测量记录要与图纸相符，如有不符，应复测，经设计方认可后共同解决后再进行施工。（2）、搞好“三通一平”，即路通、水通、电通和平整场地。（3）、搭建临时设施，为正式开工准备好生产、办公、生活、居住和储存等临时用房。（4）、安装调试施工机具。根据施工机具需要，安排计划，组织施工机具进场，将施工机具安置在规定的地点或仓库。对于固定的机具要进行就位、搭棚、接电源、保养和调试等工作。所有施工机具都必须在开工前进行检查和试运转。（5）、做好构（配）件、制品和材料的储存和堆放。（6）、设置消防、保安设施。2、网架安装，采纳高空散装法。其操作流程为：——放线、验线 安装下弦平面网格 安装上弦倒三角网格 安装下弦正三角网格 调整、紧固 支座焊接与验收1、放线及基础检查——...
