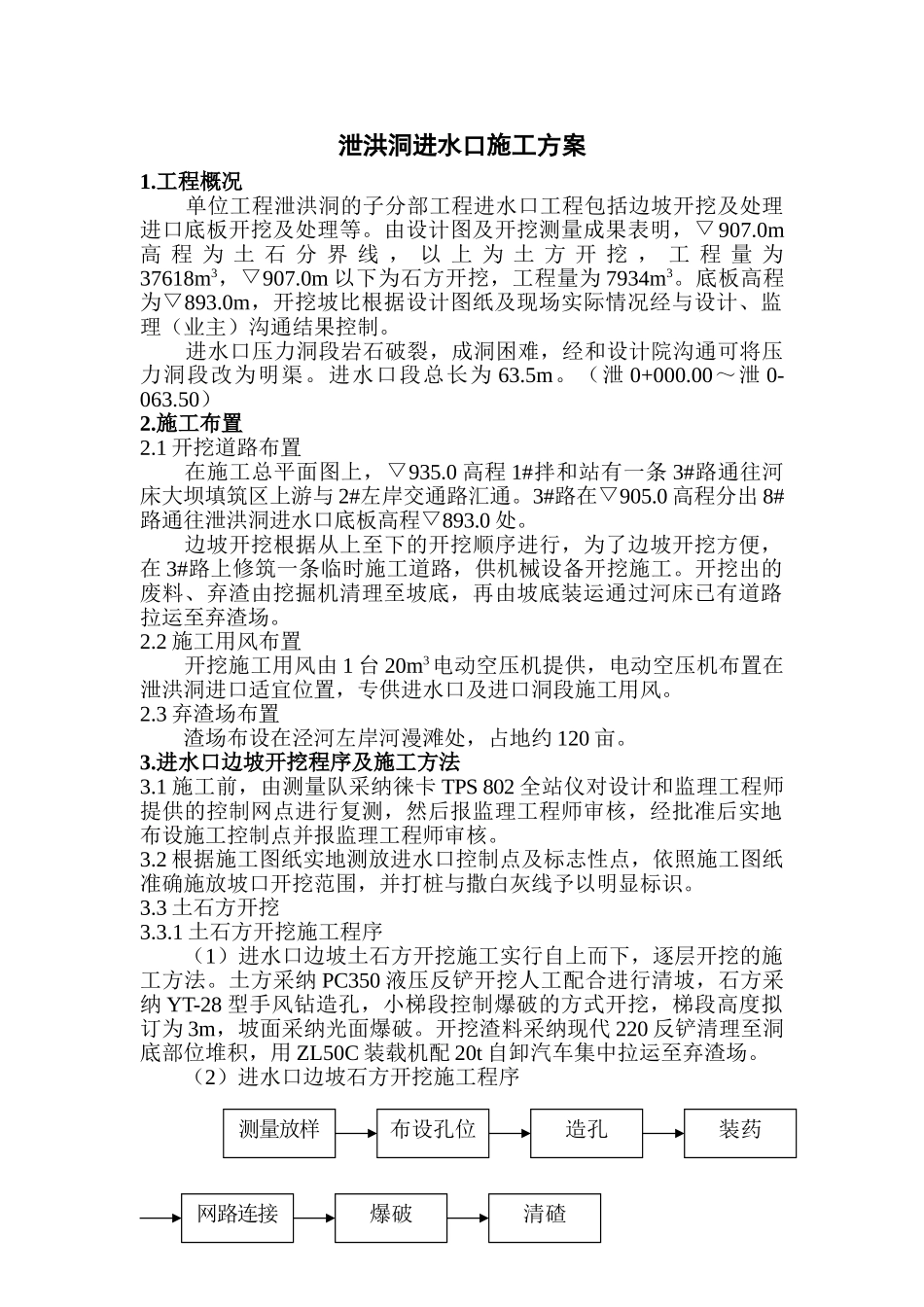

泄洪洞工程进水口施工方案

泄洪洞进水口施工方案1.工程概况单位工程泄洪洞的子分部工程进水口工程包括边坡开挖及处理进口底板开挖及处理等。由设计图及开挖测量成果表明，▽907.0m高 程 为 土 石 分 界 线 ， 以 上 为 土 方 开 挖 ， 工 程 量 为37618m3，▽907.0m 以下为石方开挖，工程量为 7934m3。底板高程为▽893.0m，开挖坡比根据设计图纸及现场实际情况经与设计、监理（业主）沟通结果控制。进水口压力洞段岩石破裂，成洞困难，经和设计院沟通可将压力洞段改为明渠。进水口段总长为 63.5m。（泄 0+000.00～泄 0-063.50）2.施工布置2.1 开挖道路布置在施工总平面图上，▽935.0 高程 1#拌和站有一条 3#路通往河床大坝填筑区上游与 2#左岸交通路汇通。3#路在▽905.0 高程分出 8#路通往泄洪洞进水口底板高程▽893.0 处。边坡开挖根据从上至下的开挖顺序进行，为了边坡开挖方便，在 3#路上修筑一条临时施工道路，供机械设备开挖施工。开挖出的废料、弃渣由挖掘机清理至坡底，再由坡底装运通过河床已有道路拉运至弃渣场。2.2 施工用风布置开挖施工用风由 1 台 20m3电动空压机提供，电动空压机布置在泄洪洞进口适宜位置，专供进水口及进口洞段施工用风。 2.3 弃渣场布置渣场布设在泾河左岸河漫滩处，占地约 120 亩。3.进水口边坡开挖程序及施工方法3.1 施工前，由测量队采纳徕卡 TPS 802 全站仪对设计和监理工程师提供的控制网点进行复测，然后报监理工程师审核，经批准后实地布设施工控制点并报监理工程师审核。3.2 根据施工图纸实地测放进水口控制点及标志性点，依照施工图纸准确施放坡口开挖范围，并打桩与撒白灰线予以明显标识。3.3 土石方开挖3.3.1 土石方开挖施工程序（1）进水口边坡土石方开挖施工实行自上而下，逐层开挖的施工方法。土方采纳 PC350 液压反铲开挖人工配合进行清坡，石方采纳 YT-28 型手风钻造孔，小梯段控制爆破的方式开挖，梯段高度拟订为 3m，坡面采纳光面爆破。开挖渣料采纳现代 220 反铲清理至洞底部位堆积，用 ZL50C 装载机配 20t 自卸汽车集中拉运至弃渣场。（2）进水口边坡石方开挖施工程序测量放样造孔布设孔位装药网路连接爆破清碴3.3.2 土石方开挖方法3.3.2.1 土方开挖土方开挖包括植被清理和根据设计坡比开挖边坡，其范围为开挖线外侧至少 5m 距离。施工前测量放出设计开挖边线，对开挖范围内的原始地形、地貌进行复测，核实开挖原始断面，确定开挖及清理范围，人工配合...
