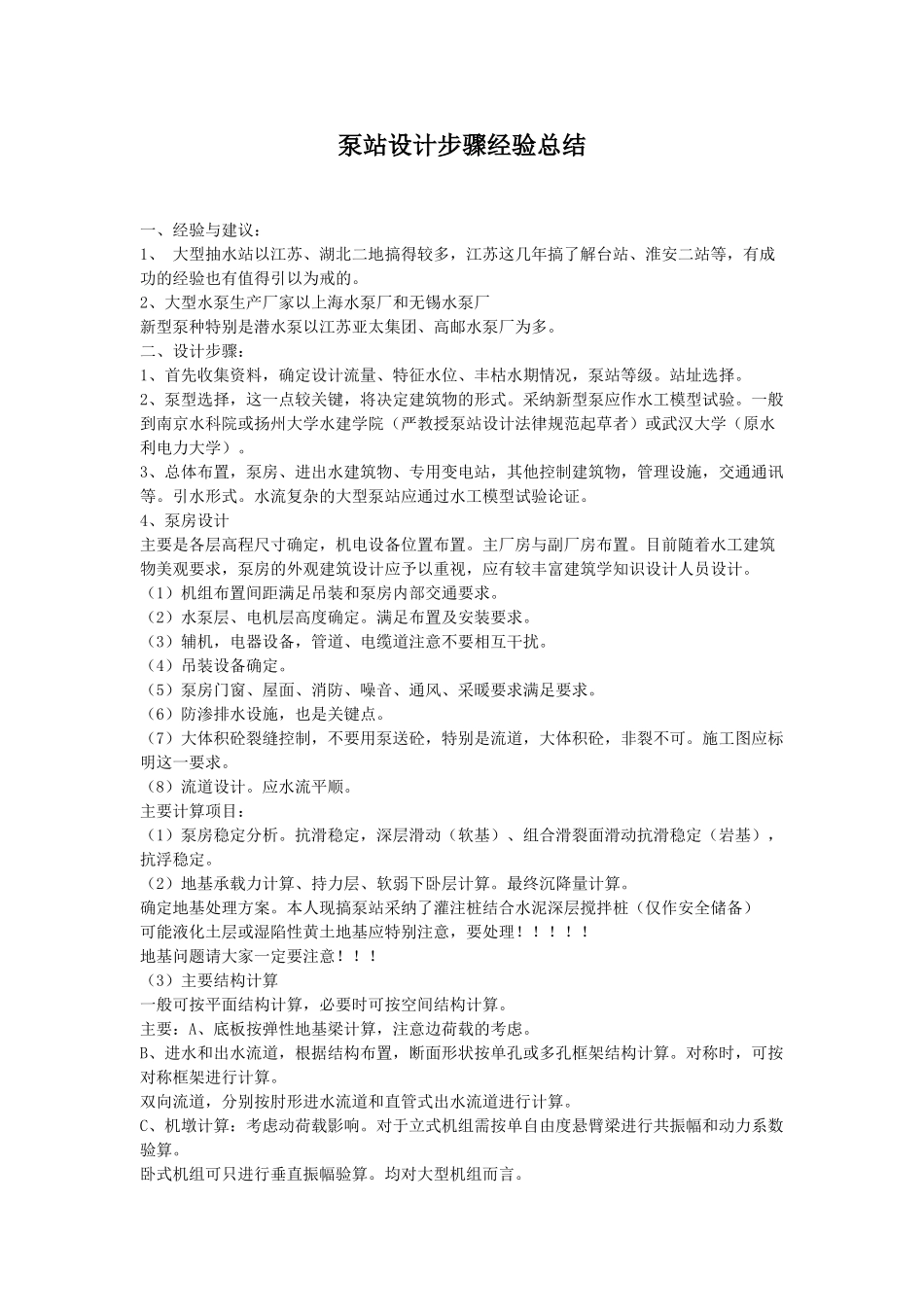

泵站设计步骤经验总结

泵站设计步骤经验总结一、经验与建议： 1、 大型抽水站以江苏、湖北二地搞得较多，江苏这几年搞了解台站、淮安二站等，有成功的经验也有值得引以为戒的。 2、大型水泵生产厂家以上海水泵厂和无锡水泵厂 新型泵种特别是潜水泵以江苏亚太集团、高邮水泵厂为多。 二、设计步骤： 1、首先收集资料，确定设计流量、特征水位、丰枯水期情况，泵站等级。站址选择。 2、泵型选择，这一点较关键，将决定建筑物的形式。采纳新型泵应作水工模型试验。一般到南京水科院或扬州大学水建学院（严教授泵站设计法律规范起草者）或武汉大学（原水利电力大学）。 3、总体布置，泵房、进出水建筑物、专用变电站，其他控制建筑物，管理设施，交通通讯等。引水形式。水流复杂的大型泵站应通过水工模型试验论证。 4、泵房设计 主要是各层高程尺寸确定，机电设备位置布置。主厂房与副厂房布置。目前随着水工建筑物美观要求，泵房的外观建筑设计应予以重视，应有较丰富建筑学知识设计人员设计。 （1）机组布置间距满足吊装和泵房内部交通要求。 （2）水泵层、电机层高度确定。满足布置及安装要求。 （3）辅机，电器设备，管道、电缆道注意不要相互干扰。 （4）吊装设备确定。 （5）泵房门窗、屋面、消防、噪音、通风、采暖要求满足要求。 （6）防渗排水设施，也是关键点。 （7）大体积砼裂缝控制，不要用泵送砼，特别是流道，大体积砼，非裂不可。施工图应标明这一要求。 （8）流道设计。应水流平顺。 主要计算项目： （1）泵房稳定分析。抗滑稳定，深层滑动（软基）、组合滑裂面滑动抗滑稳定（岩基），抗浮稳定。 （2）地基承载力计算、持力层、软弱下卧层计算。最终沉降量计算。 确定地基处理方案。本人现搞泵站采纳了灌注桩结合水泥深层搅拌桩（仅作安全储备） 可能液化土层或湿陷性黄土地基应特别注意，要处理！！！！！ 地基问题请大家一定要注意！！！ （3）主要结构计算 一般可按平面结构计算，必要时可按空间结构计算。 主要：A、底板按弹性地基梁计算，注意边荷载的考虑。 B、进水和出水流道，根据结构布置，断面形状按单孔或多孔框架结构计算。对称时，可按对称框架进行计算。 双向流道，分别按肘形进水流道和直管式出水流道进行计算。 C、机墩计算：考虑动荷载影响。对于立式机组需按单自由度悬臂梁进行共振幅和动力系数验算。 卧式机组可只进行垂直振幅验算。均对大型机组而言。 D、排架、吊车梁计算 E、抗震计算，对于地震基...
