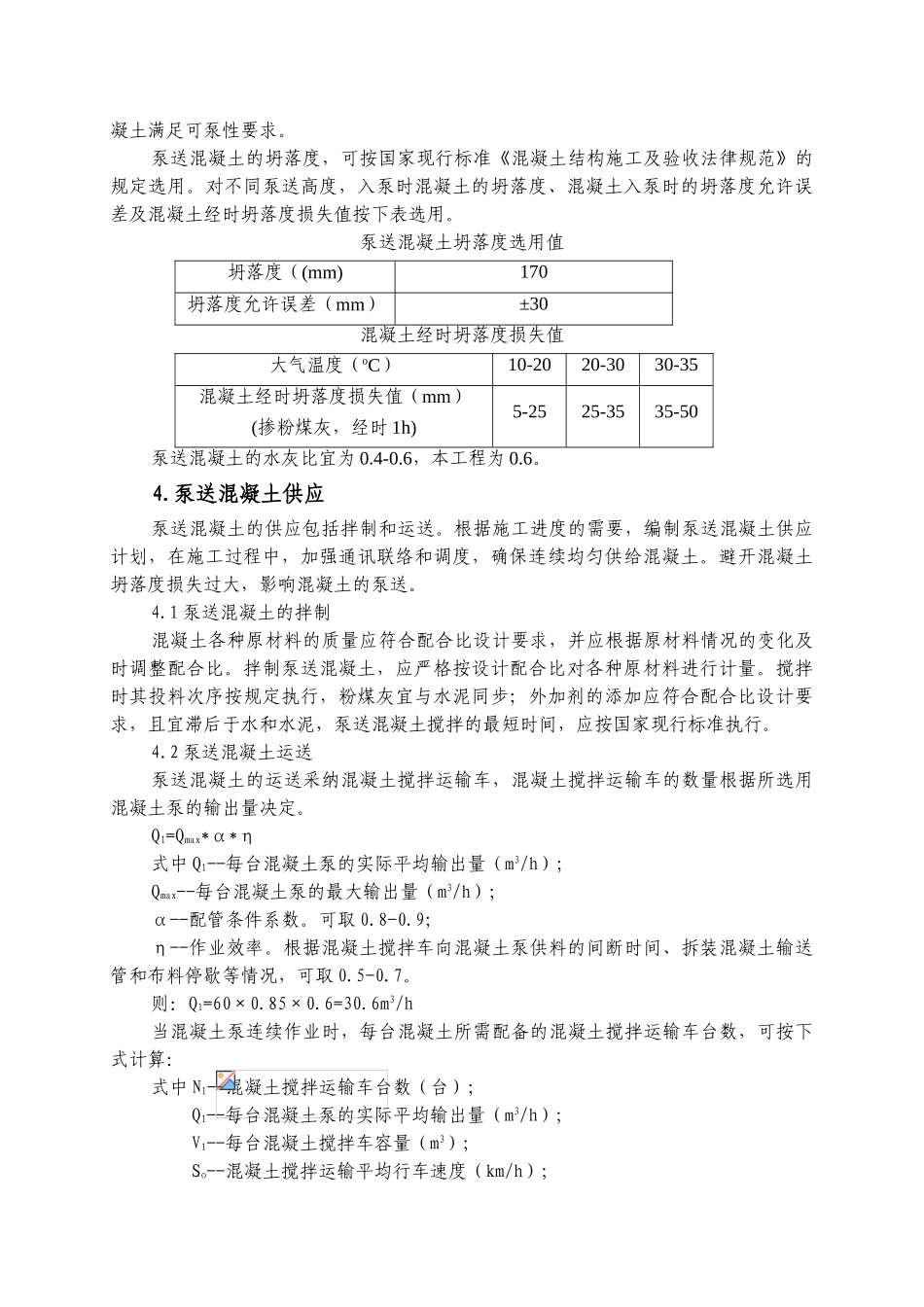

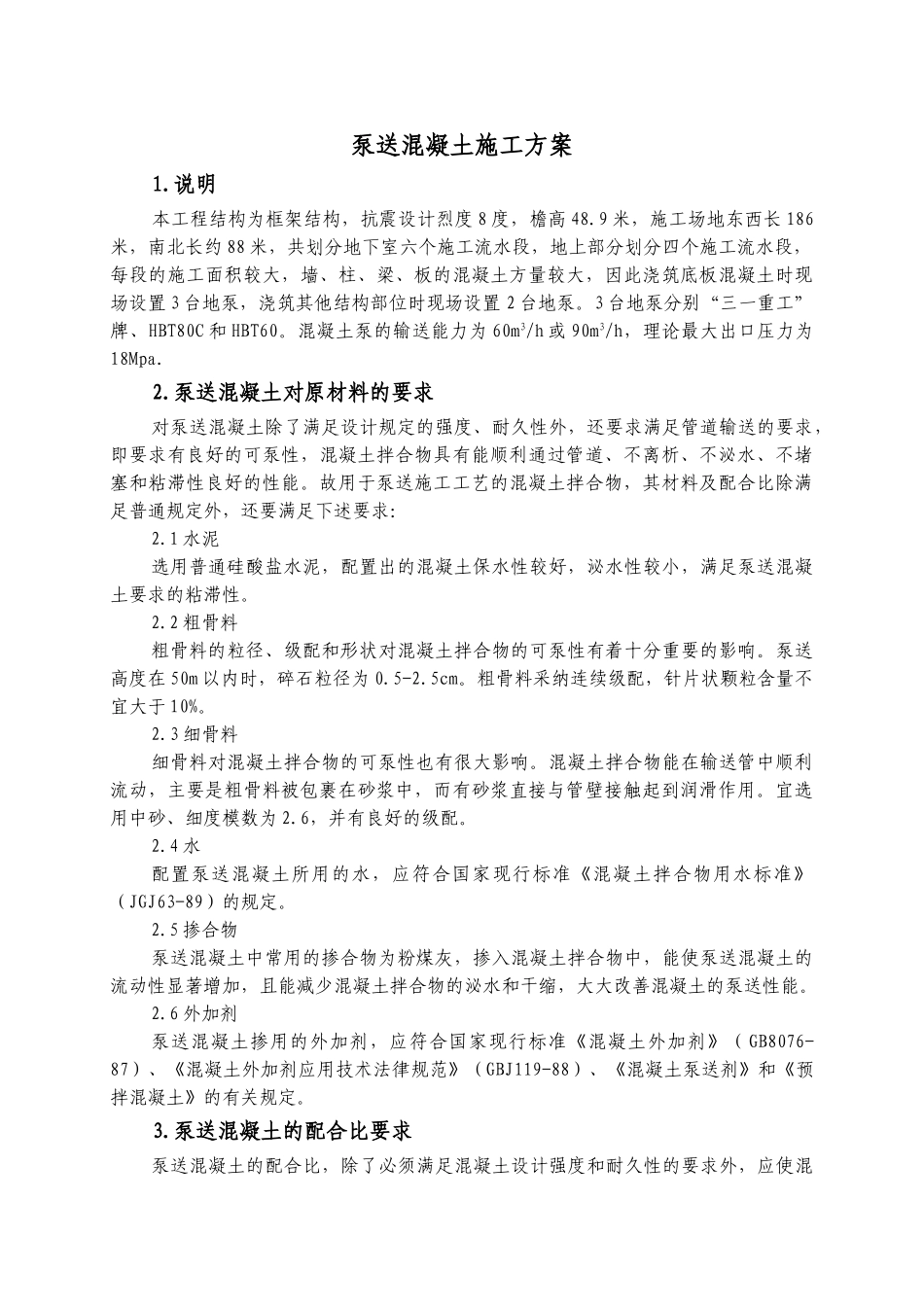

泵送混凝土施工方案1.说明本工程结构为框架结构，抗震设计烈度 8 度，檐高 48.9 米，施工场地东西长 186米，南北长约 88 米，共划分地下室六个施工流水段，地上部分划分四个施工流水段，每段的施工面积较大，墙、柱、梁、板的混凝土方量较大，因此浇筑底板混凝土时现场设置 3 台地泵，浇筑其他结构部位时现场设置 2 台地泵。3 台地泵分别“三一重工”牌、HBT80C 和 HBT60。混凝土泵的输送能力为 60m3/h 或 90m3/h，理论最大出口压力为18Mpa.2.泵送混凝土对原材料的要求对泵送混凝土除了满足设计规定的强度、耐久性外，还要求满足管道输送的要求，即要求有良好的可泵性，混凝土拌合物具有能顺利通过管道、不离析、不泌水、不堵塞和粘滞性良好的性能。故用于泵送施工工艺的混凝土拌合物，其材料及配合比除满足普通规定外，还要满足下述要求：2.1 水泥选用普通硅酸盐水泥，配置出的混凝土保水性较好，泌水性较小，满足泵送混凝土要求的粘滞性。2.2 粗骨料粗骨料的粒径、级配和形状对混凝土拌合物的可泵性有着十分重要的影响。泵送高度在 50m 以内时，碎石粒径为 0.5-2.5cm。粗骨料采纳连续级配，针片状颗粒含量不宜大于 10%。2.3 细骨料细骨料对混凝土拌合物的可泵性也有很大影响。混凝土拌合物能在输送管中顺利流动，主要是粗骨料被包裹在砂浆中，而有砂浆直接与管壁接触起到润滑作用。宜选用中砂、细度模数为 2.6，并有良好的级配。2.4 水配置泵送混凝土所用的水，应符合国家现行标准《混凝土拌合物用水标准》（JGJ63-89）的规定。2.5 掺合物泵送混凝土中常用的掺合物为粉煤灰，掺入混凝土拌合物中，能使泵送混凝土的流动性显著增加，且能减少混凝土拌合物的泌水和干缩，大大改善混凝土的泵送性能。2.6 外加剂泵送混凝土掺用的外加剂，应符合国家现行标准《混凝土外加剂》（ GB8076-87）、《混凝土外加剂应用技术法律规范》（GBJ119-88）、《混凝土泵送剂》和《预拌混凝土》的有关规定。3.泵送混凝土的配合比要求泵送混凝土的配合比，除了必须满足混凝土设计强度和耐久性的要求外，应使混凝土满足可泵性要求。泵送混凝土的坍落度，可按国家现行标准《混凝土结构施工及验收法律规范》的规定选用。对不同泵送高度，入泵时混凝土的坍落度、混凝土入泵时的坍落度允许误差及混凝土经时坍落度损失值按下表选用。泵送混凝土坍落度选用值坍落度（(mm)170坍落度允许误差（mm）±30混凝土经时坍落度损失值大气温度（oC）10-2020-...
