浅析楼宇变频调速恒压供水系统设计

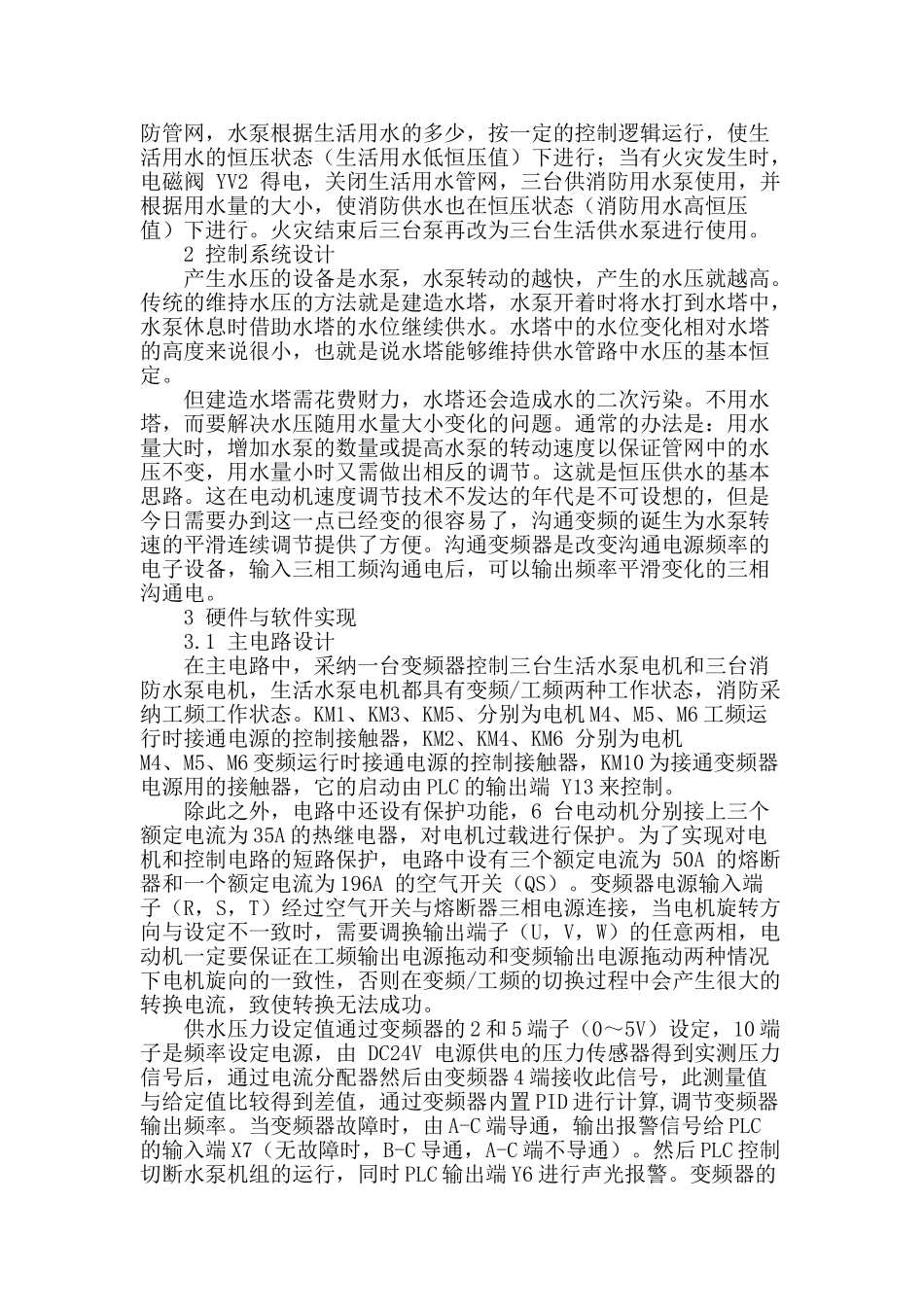

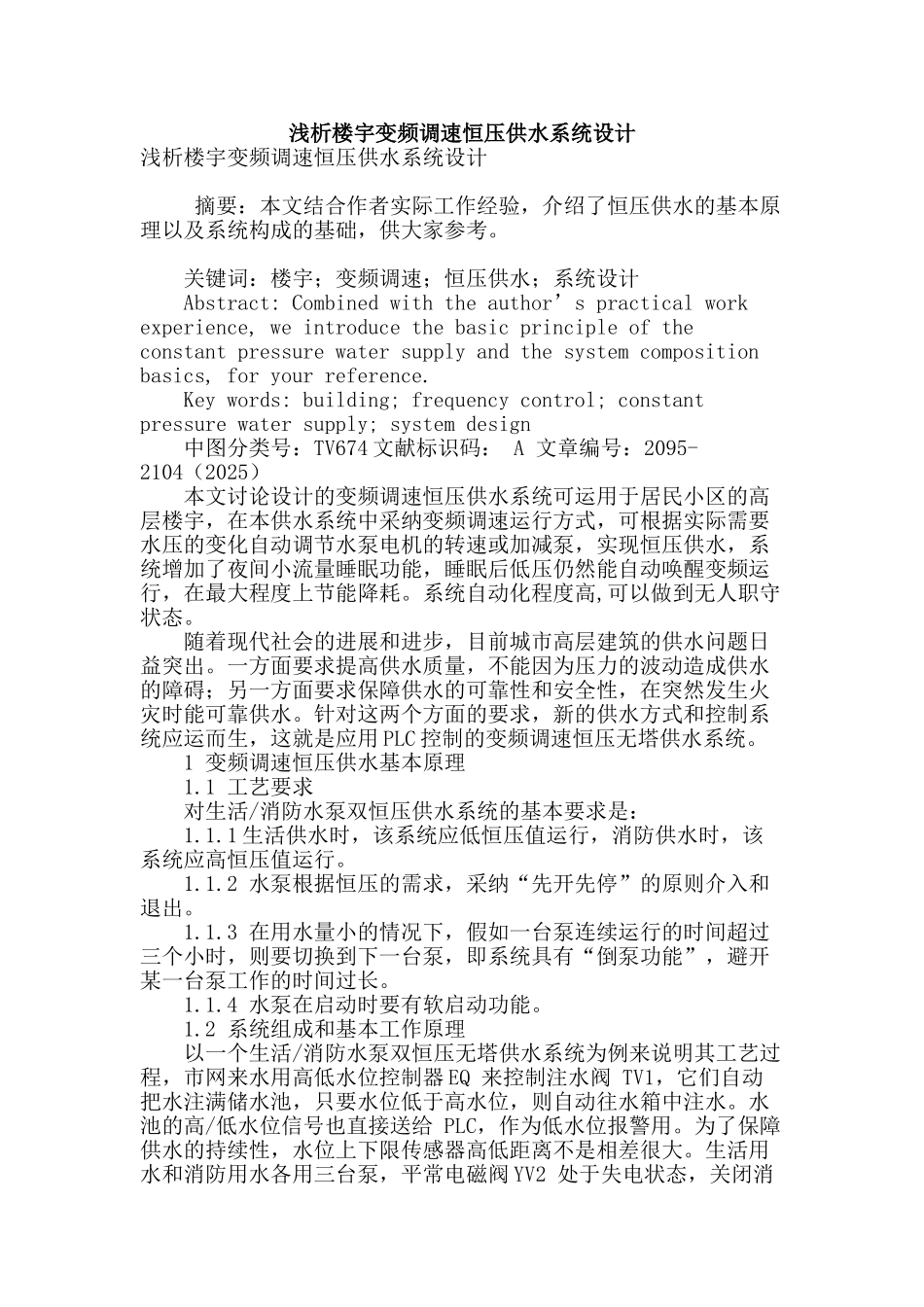

浅析楼宇变频调速恒压供水系统设计浅析楼宇变频调速恒压供水系统设计 摘要：本文结合作者实际工作经验，介绍了恒压供水的基本原理以及系统构成的基础，供大家参考。 关键词：楼宇；变频调速；恒压供水；系统设计 Abstract: Combined with the author’s practical work experience, we introduce the basic principle of the constant pressure water supply and the system composition basics, for your reference. Key words: building; frequency control; constant pressure water supply; system design 中图分类号：TV674 文献标识码： A 文章编号：2095-2104（2025） 本文讨论设计的变频调速恒压供水系统可运用于居民小区的高层楼宇，在本供水系统中采纳变频调速运行方式，可根据实际需要水压的变化自动调节水泵电机的转速或加减泵，实现恒压供水，系统增加了夜间小流量睡眠功能，睡眠后低压仍然能自动唤醒变频运行，在最大程度上节能降耗。系统自动化程度高,可以做到无人职守状态。 随着现代社会的进展和进步，目前城市高层建筑的供水问题日益突出。一方面要求提高供水质量，不能因为压力的波动造成供水的障碍；另一方面要求保障供水的可靠性和安全性，在突然发生火灾时能可靠供水。针对这两个方面的要求，新的供水方式和控制系统应运而生，这就是应用 PLC 控制的变频调速恒压无塔供水系统。 1 变频调速恒压供水基本原理 1.1 工艺要求 对生活/消防水泵双恒压供水系统的基本要求是： 1.1.1 生活供水时，该系统应低恒压值运行，消防供水时，该系统应高恒压值运行。 1.1.2 水泵根据恒压的需求，采纳“先开先停”的原则介入和退出。 1.1.3 在用水量小的情况下，假如一台泵连续运行的时间超过三个小时，则要切换到下一台泵，即系统具有“倒泵功能”，避开某一台泵工作的时间过长。 1.1.4 水泵在启动时要有软启动功能。 1.2 系统组成和基本工作原理 以一个生活/消防水泵双恒压无塔供水系统为例来说明其工艺过程，市网来水用高低水位控制器 EQ 来控制注水阀 TV1，它们自动把水注满储水池，只要水位低于高水位，则自动往水箱中注水。水池的高/低水位信号也直接送给 PLC，作为低水位报警用。为了保障供水的持续性，水位上下限传感器高低距离不是相差很大。生活用水和消防用水各用三台泵，平常电磁阀 YV2 处于失电状态，关闭消防管网，水泵根据生活用水的多少，按一定的控制...
