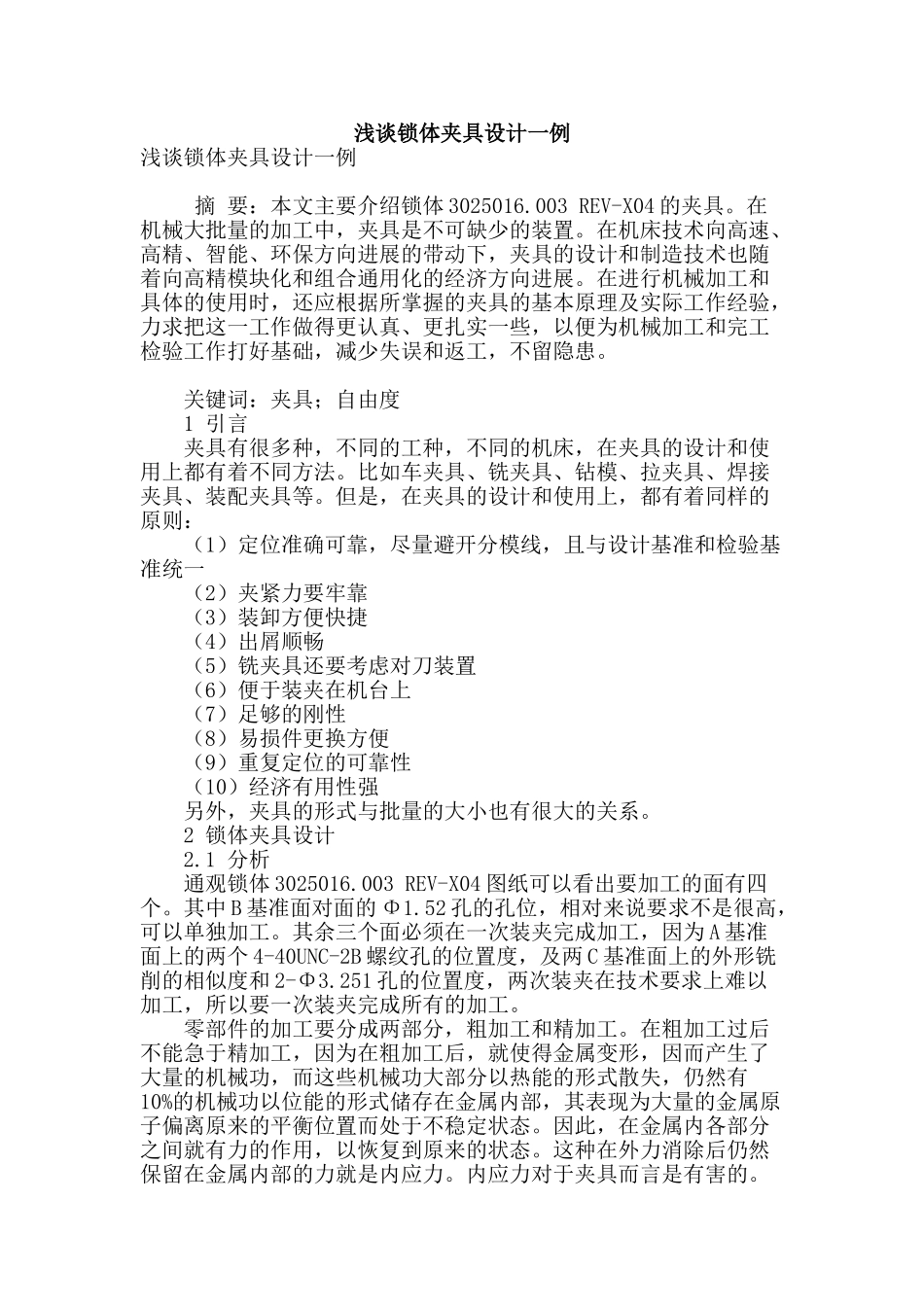

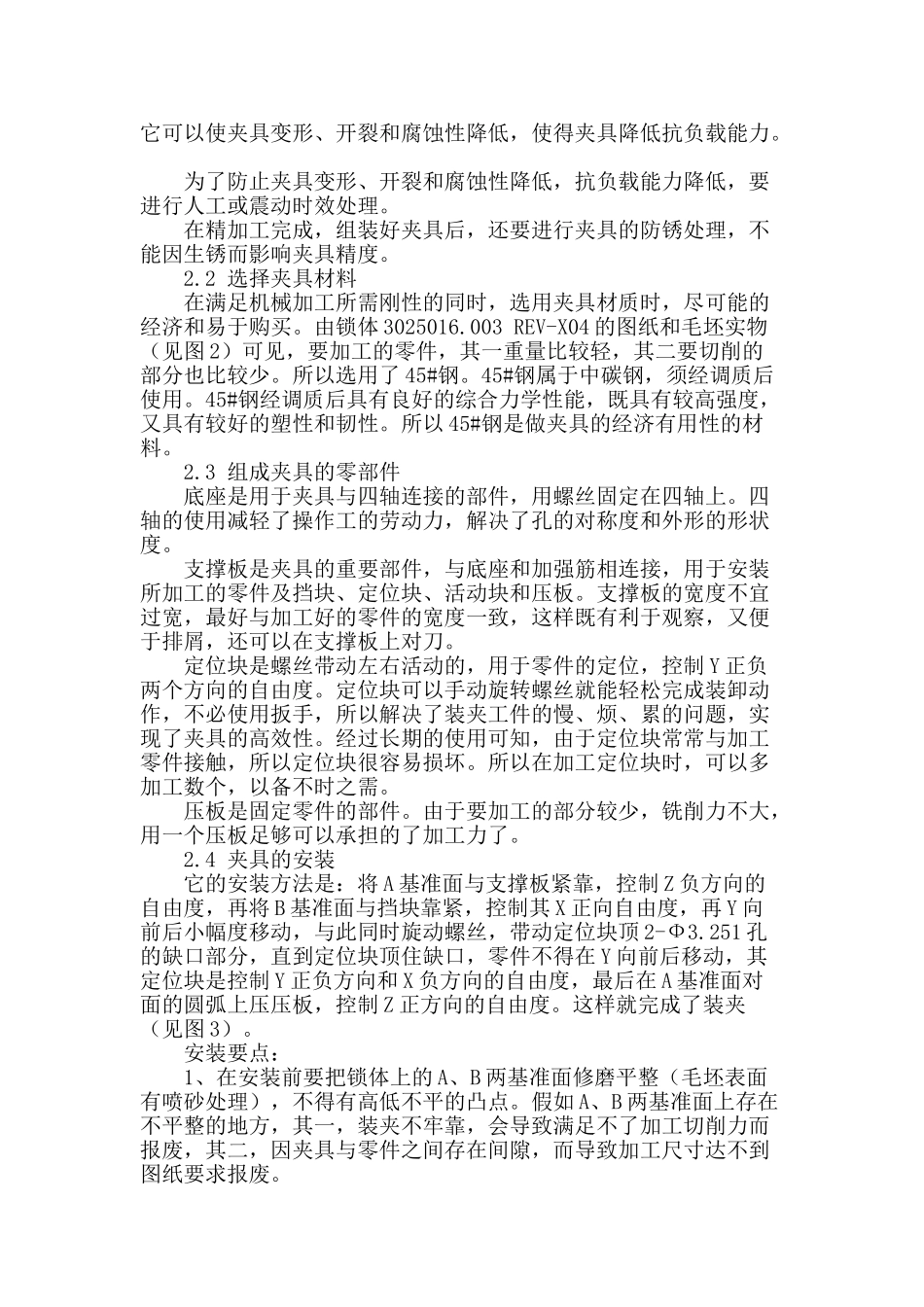

浅谈锁体夹具设计一例浅谈锁体夹具设计一例 摘 要：本文主要介绍锁体 3025016.003 REV-X04 的夹具。在机械大批量的加工中，夹具是不可缺少的装置。在机床技术向高速、高精、智能、环保方向进展的带动下，夹具的设计和制造技术也随着向高精模块化和组合通用化的经济方向进展。在进行机械加工和具体的使用时，还应根据所掌握的夹具的基本原理及实际工作经验，力求把这一工作做得更认真、更扎实一些，以便为机械加工和完工检验工作打好基础，减少失误和返工，不留隐患。 关键词：夹具；自由度 1 引言 夹具有很多种，不同的工种，不同的机床，在夹具的设计和使用上都有着不同方法。比如车夹具、铣夹具、钻模、拉夹具、焊接夹具、装配夹具等。但是，在夹具的设计和使用上，都有着同样的原则： （1）定位准确可靠，尽量避开分模线，且与设计基准和检验基准统一 （2）夹紧力要牢靠 （3）装卸方便快捷 （4）出屑顺畅 （5）铣夹具还要考虑对刀装置 （6）便于装夹在机台上 （7）足够的刚性 （8）易损件更换方便 （9）重复定位的可靠性 （10）经济有用性强 另外，夹具的形式与批量的大小也有很大的关系。 2 锁体夹具设计 2.1 分析 通观锁体 3025016.003 REV-X04 图纸可以看出要加工的面有四个。其中 B 基准面对面的 Φ1.52 孔的孔位，相对来说要求不是很高，可以单独加工。其余三个面必须在一次装夹完成加工，因为 A 基准面上的两个 4-40UNC-2B 螺纹孔的位置度，及两 C 基准面上的外形铣削的相似度和 2-Φ3.251 孔的位置度，两次装夹在技术要求上难以加工，所以要一次装夹完成所有的加工。 零部件的加工要分成两部分，粗加工和精加工。在粗加工过后不能急于精加工，因为在粗加工后，就使得金属变形，因而产生了大量的机械功，而这些机械功大部分以热能的形式散失，仍然有10%的机械功以位能的形式储存在金属内部，其表现为大量的金属原子偏离原来的平衡位置而处于不稳定状态。因此，在金属内各部分之间就有力的作用，以恢复到原来的状态。这种在外力消除后仍然保留在金属内部的力就是内应力。内应力对于夹具而言是有害的。它可以使夹具变形、开裂和腐蚀性降低，使得夹具降低抗负载能力。 为了防止夹具变形、开裂和腐蚀性降低，抗负载能力降低，要进行人工或震动时效处理。 在精加工完成，组装好夹具后，还要进行夹具的防锈处理，不能因生锈而影响夹具精度。 2.2 选择夹具材料 在满足机械加工所需刚性的同时，选...
