浙江某食品公司中央空调设计方案

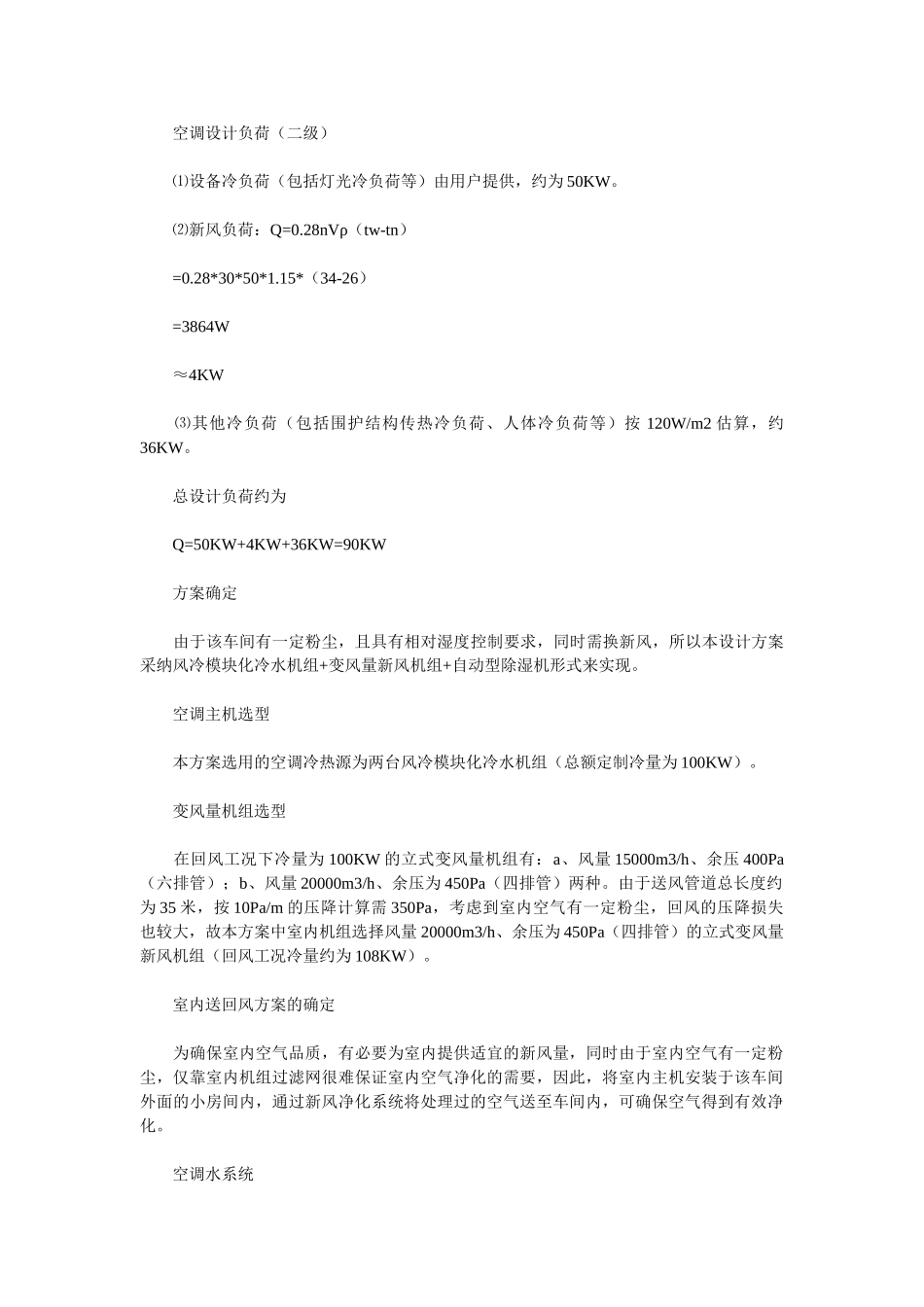

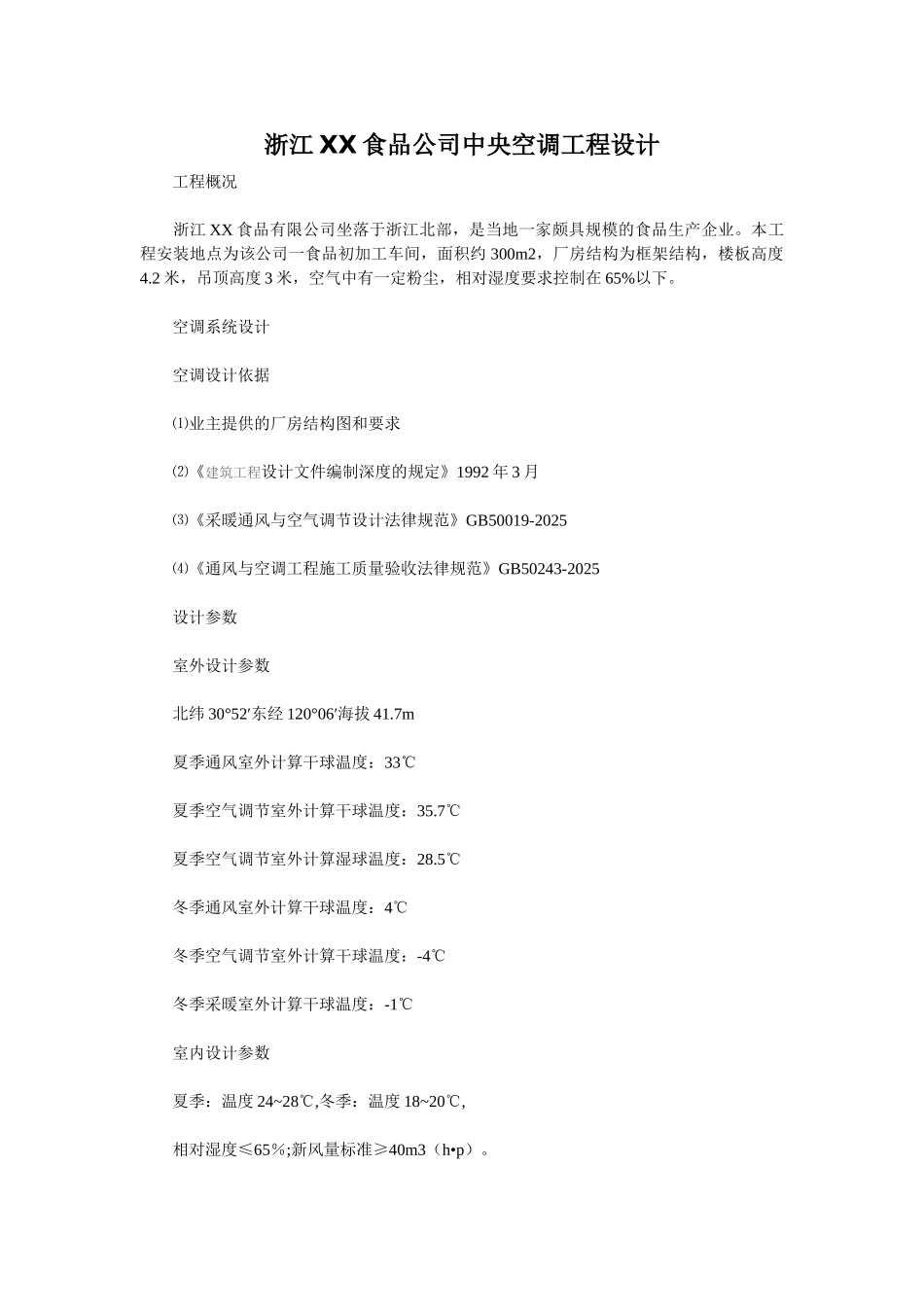

浙江 XX 食品公司中央空调工程设计 工程概况 浙江 XX 食品有限公司坐落于浙江北部，是当地一家颇具规模的食品生产企业。本工程安装地点为该公司一食品初加工车间，面积约 300m2，厂房结构为框架结构，楼板高度4.2 米，吊顶高度 3 米，空气中有一定粉尘，相对湿度要求控制在 65%以下。 空调系统设计 空调设计依据 ⑴业主提供的厂房结构图和要求 ⑵《建筑工程设计文件编制深度的规定》1992 年 3 月 ⑶《采暖通风与空气调节设计法律规范》GB50019-2025 ⑷《通风与空调工程施工质量验收法律规范》GB50243-2025 设计参数 室外设计参数 北纬 30°52′东经 120°06′海拔 41.7m 夏季通风室外计算干球温度：33℃ 夏季空气调节室外计算干球温度：35.7℃ 夏季空气调节室外计算湿球温度：28.5℃ 冬季通风室外计算干球温度：4℃ 冬季空气调节室外计算干球温度：-4℃ 冬季采暖室外计算干球温度：-1℃ 室内设计参数 夏季：温度 24~28℃,冬季：温度 18~20℃, 相对湿度≤65％;新风量标准≥40m3（h•p）。 空调设计负荷（二级） ⑴设备冷负荷（包括灯光冷负荷等）由用户提供，约为 50KW。 ⑵新风负荷：Q=0.28nVρ（tw-tn） =0.28*30*50*1.15*（34-26） =3864W ≈4KW ⑶其他冷负荷（包括围护结构传热冷负荷、人体冷负荷等）按 120W/m2 估算，约36KW。 总设计负荷约为 Q=50KW+4KW+36KW=90KW 方案确定 由于该车间有一定粉尘，且具有相对湿度控制要求，同时需换新风，所以本设计方案采纳风冷模块化冷水机组+变风量新风机组+自动型除湿机形式来实现。 空调主机选型 本方案选用的空调冷热源为两台风冷模块化冷水机组（总额定制冷量为 100KW）。 变风量机组选型 在回风工况下冷量为 100KW 的立式变风量机组有：a、风量 15000m3/h、余压 400Pa（六排管）；b、风量 20000m3/h、余压为 450Pa（四排管）两种。由于送风管道总长度约为 35 米，按 10Pa/m 的压降计算需 350Pa，考虑到室内空气有一定粉尘，回风的压降损失也较大，故本方案中室内机组选择风量 20000m3/h、余压为 450Pa（四排管）的立式变风量新风机组（回风工况冷量约为 108KW）。 室内送回风方案的确定 为确保室内空气品质，有必要为室内提供适宜的新风量，同时由于室内空气有一定粉尘，仅靠室内机组过滤网很难保证室内空气净化的需要，因此，将室内主机安装于该车间外面的小房间内，通过新风净化系统将处理过的空气送至车间内，可确保空...
