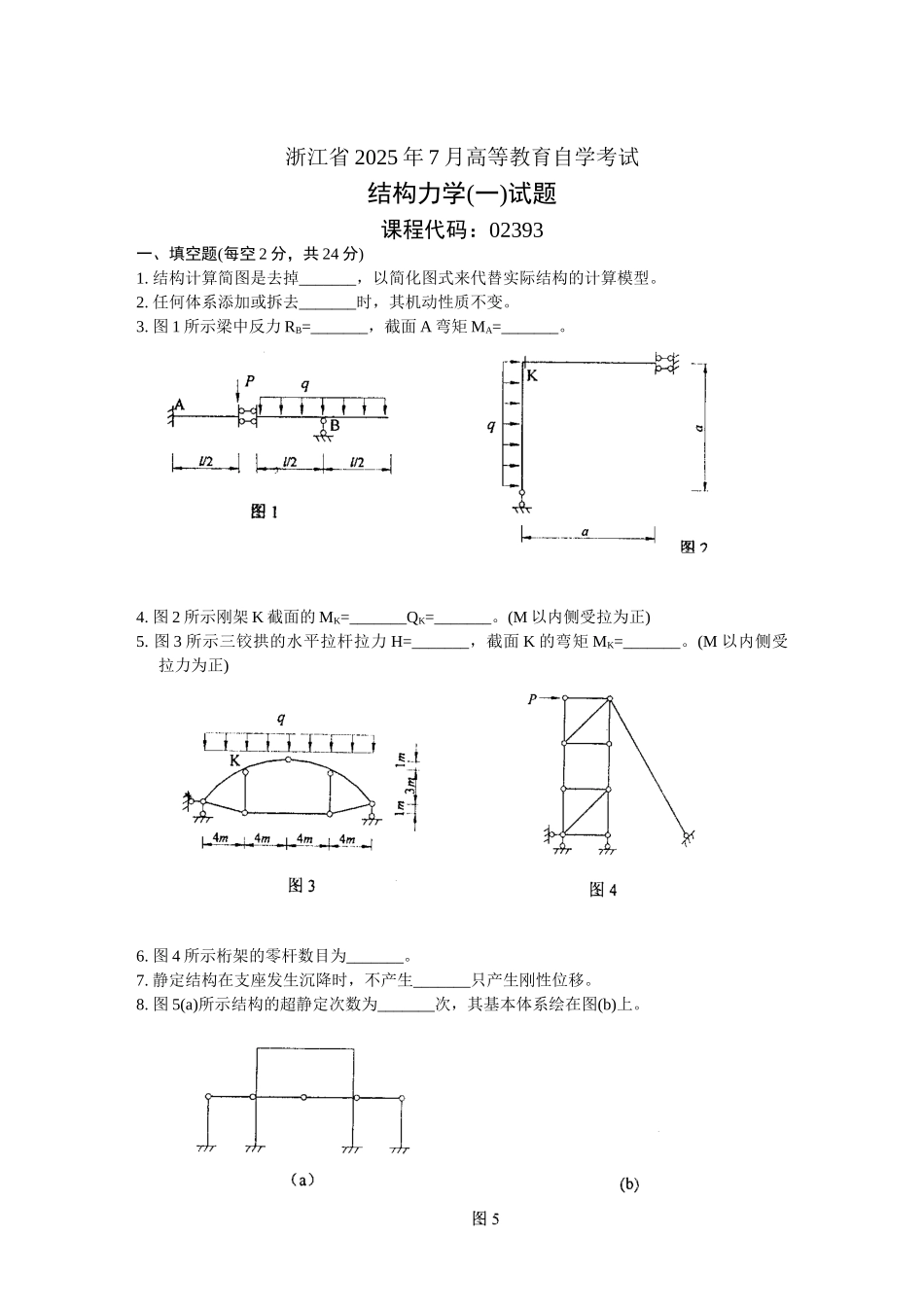

浙江省 2025 年 7 月高等教育自学考试结构力学(一)试题课程代码：02393一、填空题(每空 2 分，共 24 分)1. 结构计算简图是去掉_______，以简化图式来代替实际结构的计算模型。2. 任何体系添加或拆去_______时，其机动性质不变。3. 图 1 所示梁中反力 RB=_______，截面 A 弯矩 MA=_______。4. 图 2 所示刚架 K 截面的 MK=_______QK=_______。(M 以内侧受拉为正)5. 图 3 所示三铰拱的水平拉杆拉力 H=_______，截面 K 的弯矩 MK=_______。(M 以内侧受拉力为正)6. 图 4 所示桁架的零杆数目为_______。7. 静定结构在支座发生沉降时，不产生_______只产生刚性位移。8. 图 5(a)所示结构的超静定次数为_______次，其基本体系绘在图(b)上。二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题 2 分，共 14 分)1. 图 1 所示体系的几何组成为( ) A. 几何不变、无多余约束体系 B. 几何不变、有多余约束体系 C. 瞬变体系 D. 常变体系2. 图 2 所示的组合结构中杆 AB 的轴力为( ) A. 2P B. -2P C. P D. -P3. 图 3 所示梁 p=1 在 AB 杆上移动，截面 K 的 MK(下侧受拉为正)影响线为( )4. 用单位荷载法求图 4 所示结构 A、B 两截面相对转角时，其虚设单位荷载取( )5. 图 5 所示结构用位移法计算时，其基本未知量数目为( ) A. 角位移=4，线位移=2 B. 角位移=4，线位移=3 C. 角位移=5，线位移=2 D. 角位移=5，线位移=36. 图 6 所示结构用力矩分配法计算时，结点 A 的约束力矩(不平衡力矩)为( )。(以顺时针转为正) A. 7pl/8 B. -7pl/8 C. 9pl/8 D. -9pl/87. 图 7 所示结构用力矩分配法计算时，结点 A 之杆 AB 的分配系数 μAB为( )。(各杆 EI=常数) A. 1/14 B. 1/11 C. 1/8 D. 4/11三、计算分析题(共 62 分)1.分析图 1 所示体系的几何组成，说明理由并作出结论。(6 分)2.作图 2 所示刚架的弯矩、剪力图。(8 分)3. 求图 3 所示桁架中指定杆 1、2 的轴力。(6 分)4.利用影响线，求图 4 所示梁在移动荷载作用下截面 C 的弯矩最大值。(6 分)5.求图 5 所示刚架截面 A 的转角，各杆 EI=常数。(8 分)6. 用力法计算图 6 所示结构，并作 M 图，各杆 EI=常数。(12 分)7. 用位移法计算图 7 所示结构，并作 M 图，各杆 EI=常数。(10 分)8. 利用对称性对图 8 所示对称结构作出简化的半结构计算简图，并确定最合适的计算方法。(不作计算)。(6 分)
