浮运平台法施工双壁钢围堰

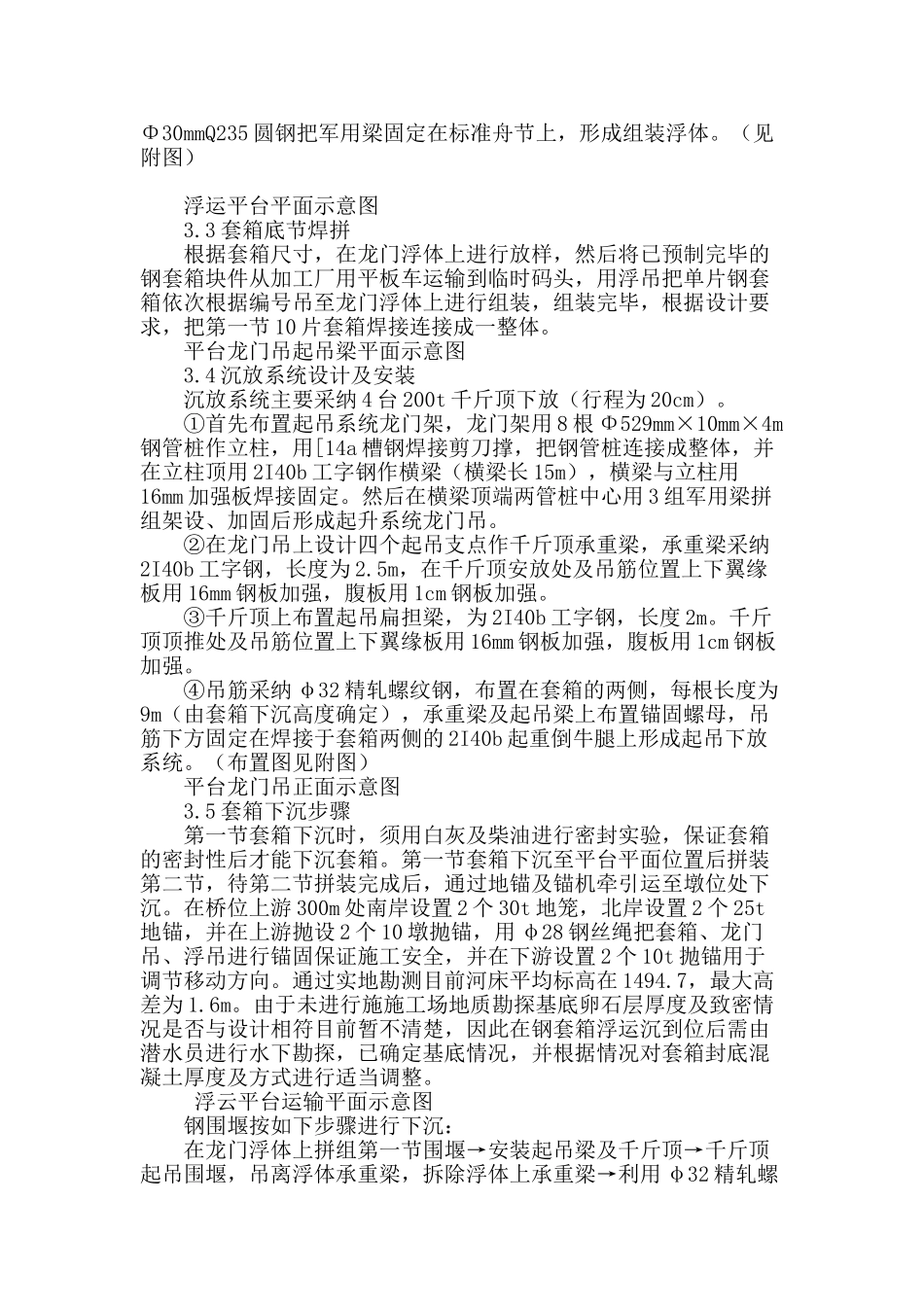

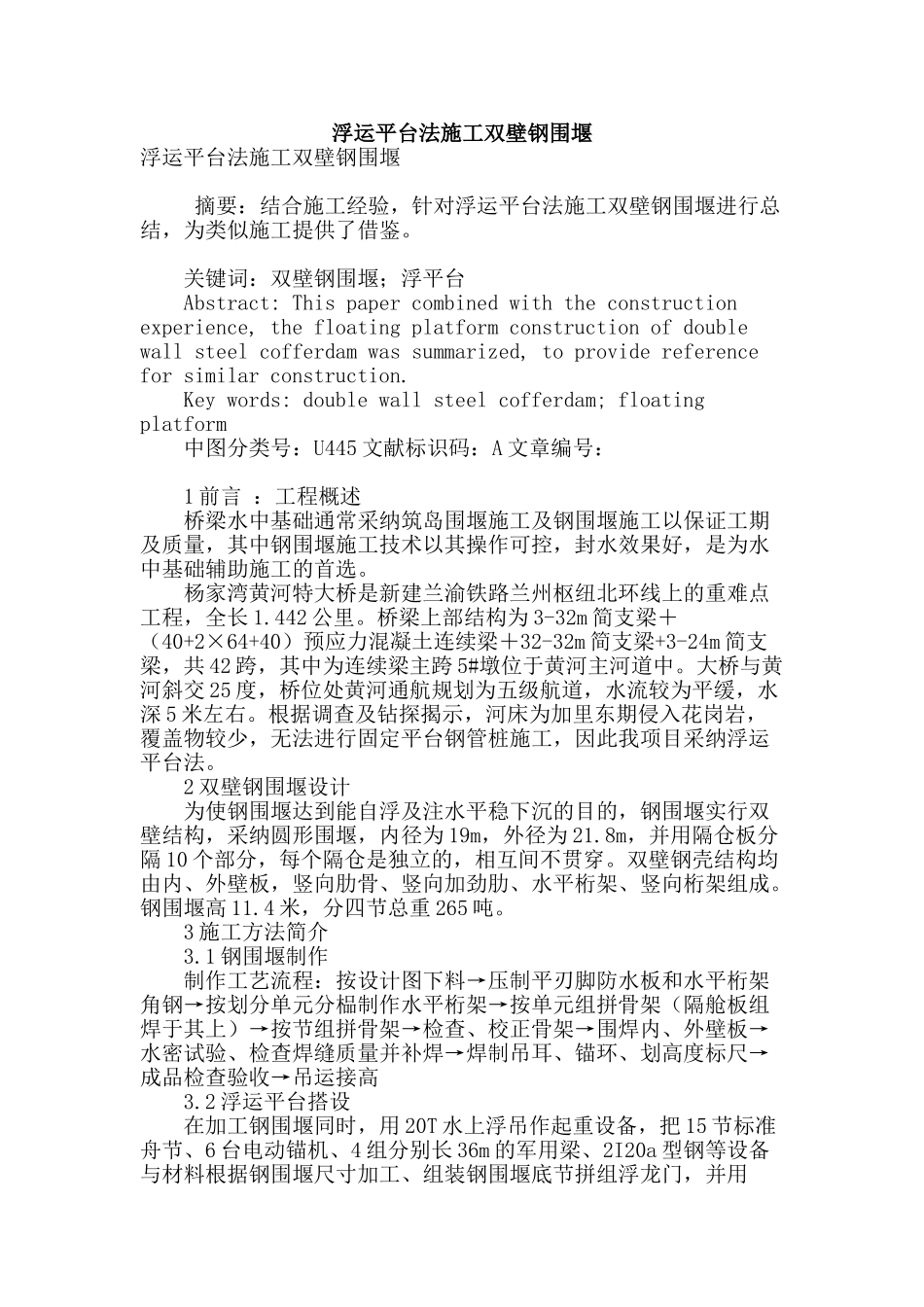

浮运平台法施工双壁钢围堰浮运平台法施工双壁钢围堰 摘要：结合施工经验，针对浮运平台法施工双壁钢围堰进行总结，为类似施工提供了借鉴。 关键词：双壁钢围堰；浮平台 Abstract: This paper combined with the construction experience, the floating platform construction of double wall steel cofferdam was summarized, to provide reference for similar construction. Key words: double wall steel cofferdam; floating platform 中图分类号：U445 文献标识码：A 文章编号： 1 前言 ：工程概述 桥梁水中基础通常采纳筑岛围堰施工及钢围堰施工以保证工期及质量，其中钢围堰施工技术以其操作可控，封水效果好，是为水中基础辅助施工的首选。 杨家湾黄河特大桥是新建兰渝铁路兰州枢纽北环线上的重难点工程，全长 1.442 公里。桥梁上部结构为 3-32m 简支梁＋（40+2×64+40）预应力混凝土连续梁＋32-32m 简支梁+3-24m 简支梁，共 42 跨，其中为连续梁主跨 5#墩位于黄河主河道中。大桥与黄河斜交 25 度，桥位处黄河通航规划为五级航道，水流较为平缓，水深 5 米左右。根据调查及钻探揭示，河床为加里东期侵入花岗岩，覆盖物较少，无法进行固定平台钢管桩施工，因此我项目采纳浮运平台法。 2 双壁钢围堰设计 为使钢围堰达到能自浮及注水平稳下沉的目的，钢围堰实行双壁结构，采纳圆形围堰，内径为 19m，外径为 21.8m，并用隔仓板分隔 10 个部分，每个隔仓是独立的，相互间不贯穿。双壁钢壳结构均由内、外壁板，竖向肋骨、竖向加劲肋、水平桁架、竖向桁架组成。钢围堰高 11.4 米，分四节总重 265 吨。 3 施工方法简介 3.1 钢围堰制作 制作工艺流程：按设计图下料→压制平刃脚防水板和水平桁架角钢→按划分单元分榀制作水平桁架→按单元组拼骨架（隔舱板组焊于其上）→按节组拼骨架→检查、校正骨架→围焊内、外壁板→水密试验、检查焊缝质量并补焊→焊制吊耳、锚环、划高度标尺→成品检查验收→吊运接高 3.2 浮运平台搭设 在加工钢围堰同时，用 20T 水上浮吊作起重设备，把 15 节标准舟节、6 台电动锚机、4 组分别长 36m 的军用梁、2I20a 型钢等设备与材料根据钢围堰尺寸加工、组装钢围堰底节拼组浮龙门，并用Φ30mmQ235 圆钢把军用梁固定在标准舟节上，形成组装浮体。（见附图） 浮运平台平面示意图 3.3 套箱底节焊拼 根据套箱尺寸，在龙门浮体上进行...
