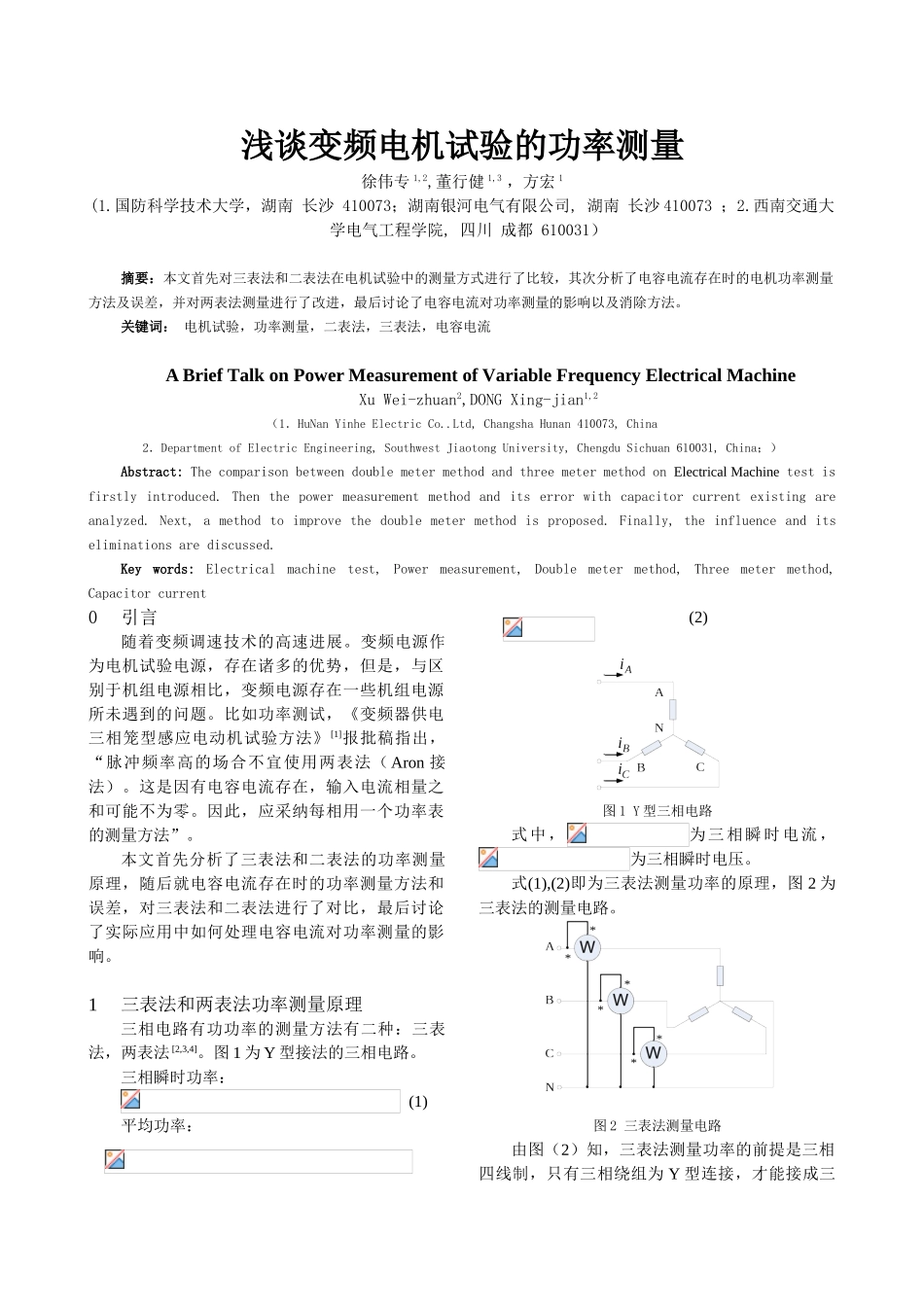

浅谈变频电机试验的功率测量

浅谈变频电机试验的功率测量徐伟专 1,2,董行健 1,3 ，方宏 1(1.国防科学技术大学，湖南 长沙 410073；湖南银河电气有限公司, 湖南 长沙 410073 ；2.西南交通大学电气工程学院, 四川 成都 610031）摘要：本文首先对三表法和二表法在电机试验中的测量方式进行了比较，其次分析了电容电流存在时的电机功率测量方法及误差，并对两表法测量进行了改进，最后讨论了电容电流对功率测量的影响以及消除方法。关键词： 电机试验，功率测量，二表法，三表法，电容电流 A Brief Talk on Power Measurement of Variable Frequency Electrical MachineXu Wei-zhuan2,DONG Xing-jian1,2（1．HuNan Yinhe Electric Co..Ltd, Changsha Hunan 410073, China2．Department of Electric Engineering, Southwest Jiaotong University, Chengdu Sichuan 610031, China；）Abstract: The comparison between double meter method and three meter method on Electrical Machine test is firstly introduced. Then the power measurement method and its error with capacitor current existing are analyzed. Next, a method to improve the double meter method is proposed. Finally, the influence and its eliminations are discussed.Key words: Electrical machine test, Power measurement, Double meter method, Three meter method, Capacitor current0引言随着变频调速技术的高速进展。变频电源作为电机试验电源，存在诸多的优势，但是，与区别于机组电源相比，变频电源存在一些机组电源所未遇到的问题。比如功率测试，《变频器供电三相笼型感应电动机试验方法》 [1]报批稿指出，“脉冲频率高的场合不宜使用两表法（ Aron 接法）。这是因有电容电流存在，输入电流相量之和可能不为零。因此，应采纳每相用一个功率表的测量方法”。本文首先分析了三表法和二表法的功率测量原理，随后就电容电流存在时的功率测量方法和误差，对三表法和二表法进行了对比，最后讨论了实际应用中如何处理电容电流对功率测量的影响。1三表法和两表法功率测量原理三相电路有功功率的测量方法有二种：三表法，两表法 [2,3,4]。图 1 为 Y 型接法的三相电路。三相瞬时功率： (1)平均功率： (2)图 1 Y 型三相电路式中，为三相瞬时电流， 为三相瞬时电压。式(1...
