润滑油系统的运行VIP专享

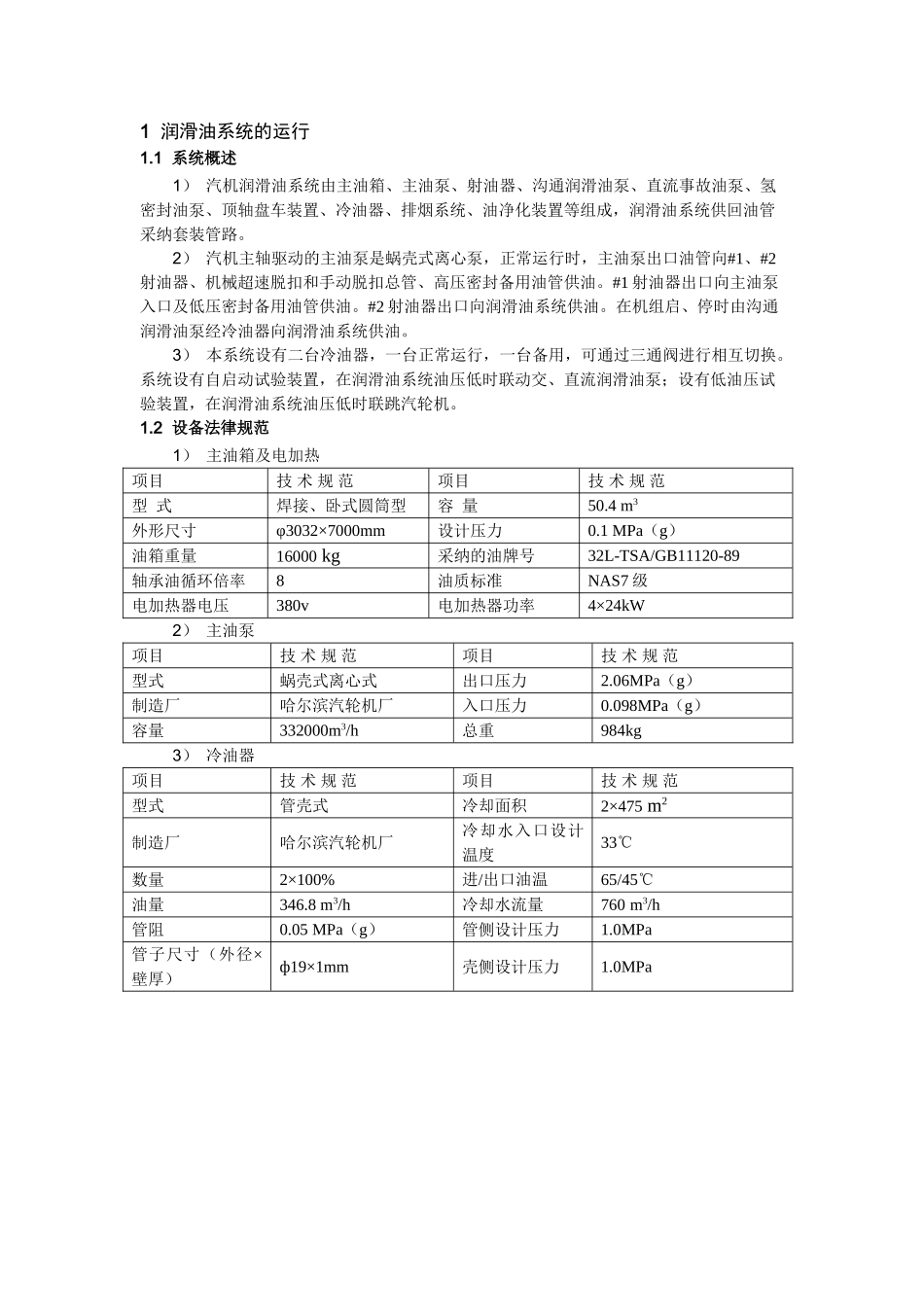

1 润滑油系统的运行1.1 系统概述1） 汽机润滑油系统由主油箱、主油泵、射油器、沟通润滑油泵、直流事故油泵、氢密封油泵、顶轴盘车装置、冷油器、排烟系统、油净化装置等组成，润滑油系统供回油管采纳套装管路。2） 汽机主轴驱动的主油泵是蜗壳式离心泵，正常运行时，主油泵出口油管向#1、#2射油器、机械超速脱扣和手动脱扣总管、高压密封备用油管供油。#1 射油器出口向主油泵入口及低压密封备用油管供油。#2 射油器出口向润滑油系统供油。在机组启、停时由沟通润滑油泵经冷油器向润滑油系统供油。3） 本系统设有二台冷油器，一台正常运行，一台备用，可通过三通阀进行相互切换。系统设有自启动试验装置，在润滑油系统油压低时联动交、直流润滑油泵；设有低油压试验装置，在润滑油系统油压低时联跳汽轮机。1.2 设备法律规范1） 主油箱及电加热项目技 术 规 范项目技 术 规 范型 式焊接、卧式圆筒型容 量50.4 m3外形尺寸φ3032×7000mm设计压力0.1 MPa（g）油箱重量16000 kg采纳的油牌号32L-TSA/GB11120-89 轴承油循环倍率8油质标准NAS7 级电加热器电压380v电加热器功率4×24kW2） 主油泵项目技 术 规 范项目技 术 规 范型式蜗壳式离心式出口压力2.06MPa（g）制造厂哈尔滨汽轮机厂入口压力0.098MPa（g）容量332000m3/h总重984kg3） 冷油器项目技 术 规 范项目技 术 规 范型式管壳式冷却面积2×475 m2制造厂哈尔滨汽轮机厂冷却水入口设计温度33℃数量 2×100%进/出口油温65/45℃油量346.8 m3/h冷却水流量760 m3/h管阻0.05 MPa（g）管侧设计压力1.0MPa管子尺寸（外径×壁厚）ф19×1mm壳侧设计压力1.0MPa4） 沟通润滑油泵项目技 术 规 范项目技 术 规 范泵制造厂中铁第十八工程局涿州水泵厂电机制造厂德州恒力电机有限责任公司型式立式离心泵电机型号YB2-250M-4型号CH01·451Z电机额定功率55kw容量292.7 m3/h电机电压/电流380v/102.7A转速 1480r/min电机转速1480r/min扬程44m绝缘/防护等级F/IP555） 直流事故油泵项目技术法律规范项目技术法律规范电机型式直流防爆电机型号72-91LS电机制造厂西安泰富西玛电机有限公司电机转速1500r/min电机额定功率55kw电机电压/电流220v/284A绝缘等级B直流油泵同沟通油泵6） 顶轴油泵项目技 术 规 范项目技 术 规 范型式轴向塞柱泵电机型式三相异步电动机容量3311kg/h电机容量30kw出口压力公称压力20.58 MPa电机电压/电流380V/57.6A最大工作压力32MPa电...
