混凝土柱+钢梁厂房计算书

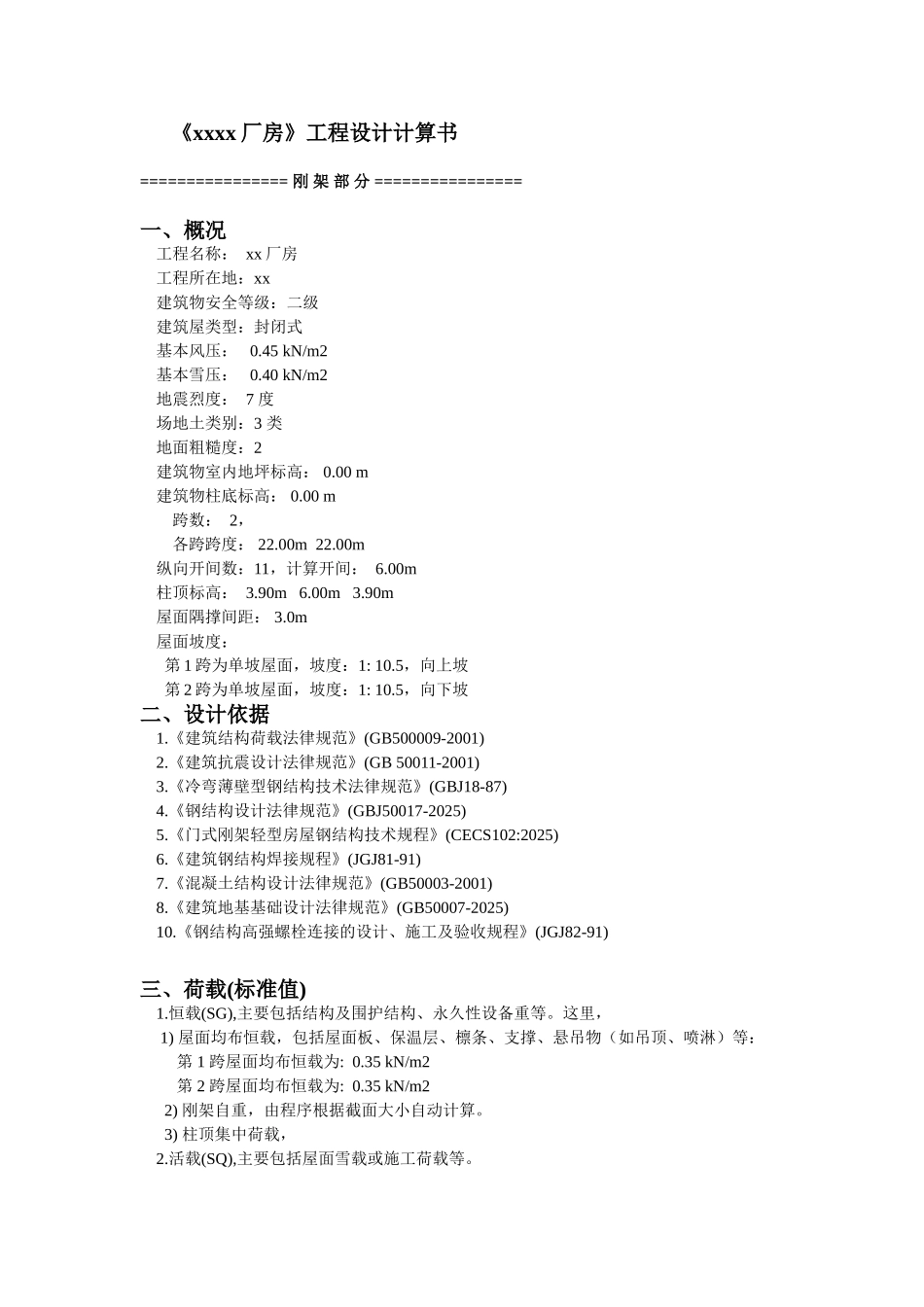

《xxxx 厂房》工程设计计算书编制：校对：审核：设计单位：设计日期： 《xxxx 厂房》工程设计计算书================ 刚 架 部 分 ================一、概况 工程名称： xx 厂房 工程所在地：xx 建筑物安全等级：二级 建筑屋类型：封闭式 基本风压： 0.45 kN/m2 基本雪压： 0.40 kN/m2 地震烈度： 7 度 场地土类别：3 类 地面粗糙度：2 建筑物室内地坪标高： 0.00 m 建筑物柱底标高： 0.00 m跨数： 2，各跨跨度： 22.00m 22.00m 纵向开间数：11，计算开间： 6.00m 柱顶标高： 3.90m 6.00m 3.90m 屋面隅撑间距： 3.0m 屋面坡度： 第 1 跨为单坡屋面，坡度：1: 10.5，向上坡 第 2 跨为单坡屋面，坡度：1: 10.5，向下坡二、设计依据 1.《建筑结构荷载法律规范》(GB500009-2001) 2.《建筑抗震设计法律规范》(GB 50011-2001) 3.《冷弯薄壁型钢结构技术法律规范》(GBJ18-87) 4.《钢结构设计法律规范》(GBJ50017-2025) 5.《门式刚架轻型房屋钢结构技术规程》(CECS102:2025) 6.《建筑钢结构焊接规程》(JGJ81-91) 7.《混凝土结构设计法律规范》(GB50003-2001) 8.《建筑地基基础设计法律规范》(GB50007-2025) 10.《钢结构高强螺栓连接的设计、施工及验收规程》(JGJ82-91) 三、荷载(标准值) 1.恒载(SG),主要包括结构及围护结构、永久性设备重等。这里， 1) 屋面均布恒载，包括屋面板、保温层、檩条、支撑、悬吊物（如吊顶、喷淋）等： 第 1 跨屋面均布恒载为: 0.35 kN/m2 第 2 跨屋面均布恒载为: 0.35 kN/m2 2) 刚架自重，由程序根据截面大小自动计算。 3) 柱顶集中荷载， 2.活载(SQ),主要包括屋面雪载或施工荷载等。 第 1 跨屋面均布活载为: 0.70 kN/m2 第 2 跨屋面均布活载为: 0.70 kN/m2 3.风载(SW)，含左风、右风。 注：风载按《门式刚架轻型房屋钢结构技术规程》(CECS102:2025) 4.地震作用(SE) 1) 抗震设防烈度： 7 2) 场地土类别：3 类四、荷载效应组合 1. 强度及稳定验算 1). 1.2SG+0.6SQ+0.0SW+1.3SE 2). 1.2SG+1.4SQ 3). 1.2SG+1.2SQ+1.2SW 4). 1.0SG+0.0SQ+1.4SW 2. 变形计算 1). 1.0SG+0.50SQ+0.00SW+1.00SE 2). 1.0SG+1.00SQ 3). 1.0SG+0.85SQ+0.85SW 4). 1.0SG+0.00SQ+1.00SW 五、刚架截面 注：1). 截面符号前的“Q”表示轻型钢结构 2). H 类型截面表示法：截面高 X 截面宽 X 腹板厚 X 翼缘厚，单位 mm...
