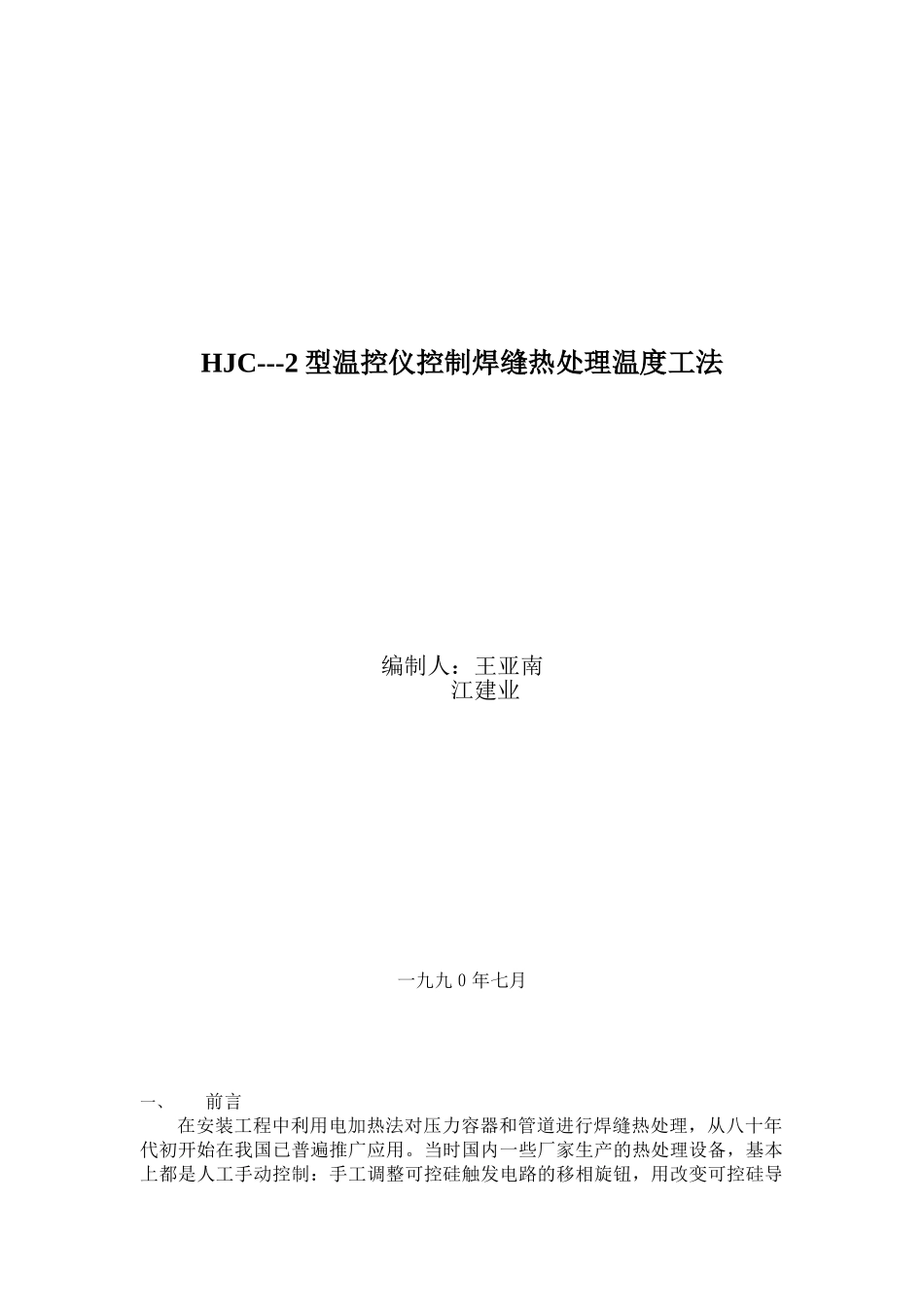

温控仪控制焊缝热处理温度工法

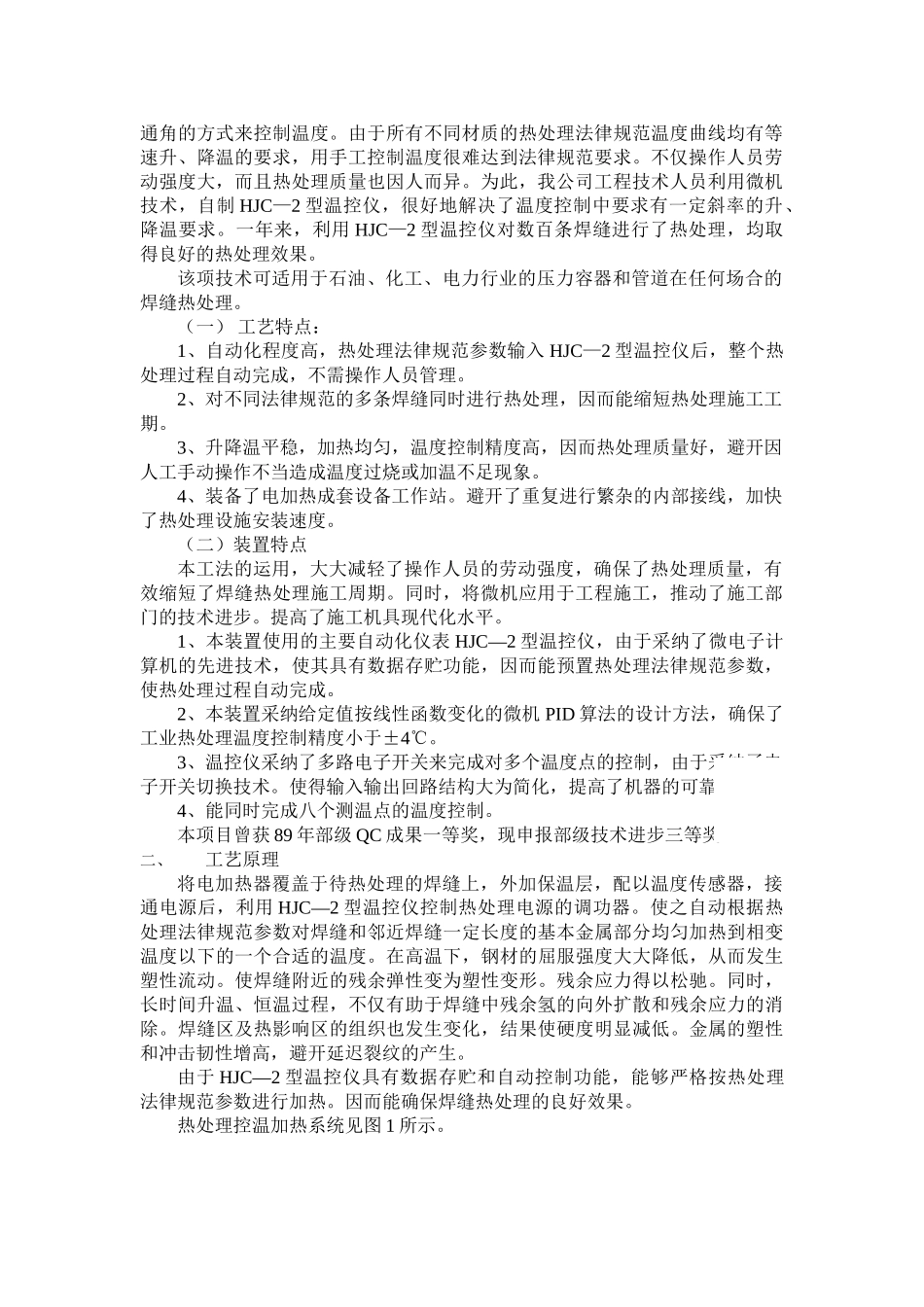

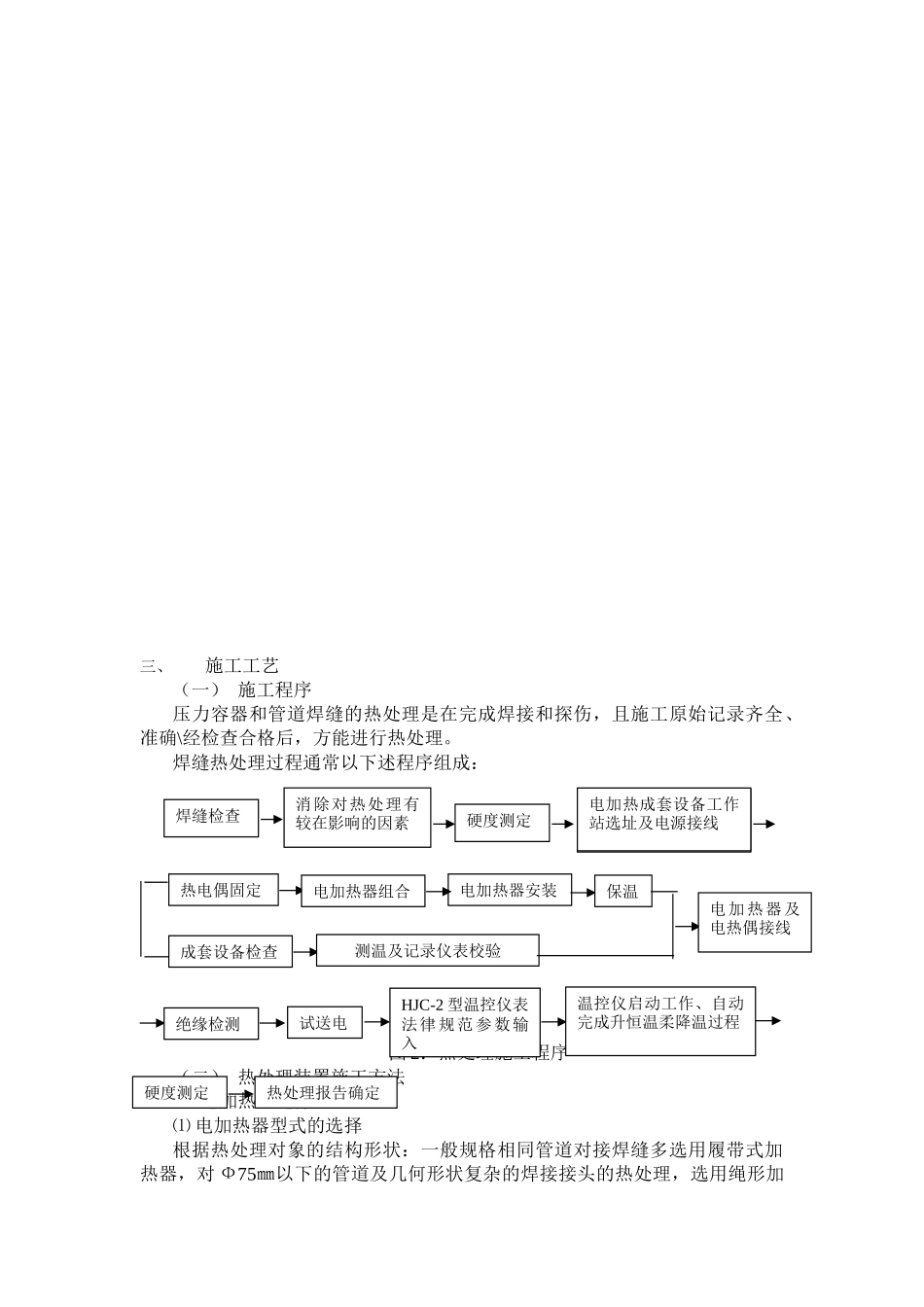

HJC---2 型温控仪控制焊缝热处理温度工法编制人：王亚南 江建业一九九０年七月一、前言在安装工程中利用电加热法对压力容器和管道进行焊缝热处理，从八十年代初开始在我国已普遍推广应用。当时国内一些厂家生产的热处理设备，基本上都是人工手动控制：手工调整可控硅触发电路的移相旋钮，用改变可控硅导通角的方式来控制温度。由于所有不同材质的热处理法律规范温度曲线均有等速升、降温的要求，用手工控制温度很难达到法律规范要求。不仅操作人员劳动强度大，而且热处理质量也因人而异。为此，我公司工程技术人员利用微机技术，自制 HJC—2 型温控仪，很好地解决了温度控制中要求有一定斜率的升、降温要求。一年来，利用 HJC—2 型温控仪对数百条焊缝进行了热处理，均取得良好的热处理效果。该项技术可适用于石油、化工、电力行业的压力容器和管道在任何场合的焊缝热处理。（一） 工艺特点：1、自动化程度高，热处理法律规范参数输入 HJC—2 型温控仪后，整个热处理过程自动完成，不需操作人员管理。2、对不同法律规范的多条焊缝同时进行热处理，因而能缩短热处理施工工期。3、升降温平稳，加热均匀，温度控制精度高，因而热处理质量好，避开因人工手动操作不当造成温度过烧或加温不足现象。4、装备了电加热成套设备工作站。避开了重复进行繁杂的内部接线，加快了热处理设施安装速度。（二）装置特点本工法的运用，大大减轻了操作人员的劳动强度，确保了热处理质量，有效缩短了焊缝热处理施工周期。同时，将微机应用于工程施工，推动了施工部门的技术进步。提高了施工机具现代化水平。1、本装置使用的主要自动化仪表 HJC—2 型温控仪，由于采纳了微电子计算机的先进技术，使其具有数据存贮功能，因而能预置热处理法律规范参数，使热处理过程自动完成。2、本装置采纳给定值按线性函数变化的微机 PID 算法的设计方法，确保了工业热处理温度控制精度小于±4℃。3、温控仪采纳了多路电子开关来完成对多个温度点的控制，由于采纳了电子开关切换技术。使得输入输出回路结构大为简化，提高了机器的可靠性。4、能同时完成八个测温点的温度控制。本项目曾获 89 年部级 QC 成果一等奖，现申报部级技术进步三等奖。二、工艺原理将电加热器覆盖于待热处理的焊缝上，外加保温层，配以温度传感器，接通电源后，利用 HJC—2 型温控仪控制热处理电源的调功器。使之自动根据热处理法律规范参数对焊缝和邻近焊缝一定长度的基本金属部分均匀加热到...
