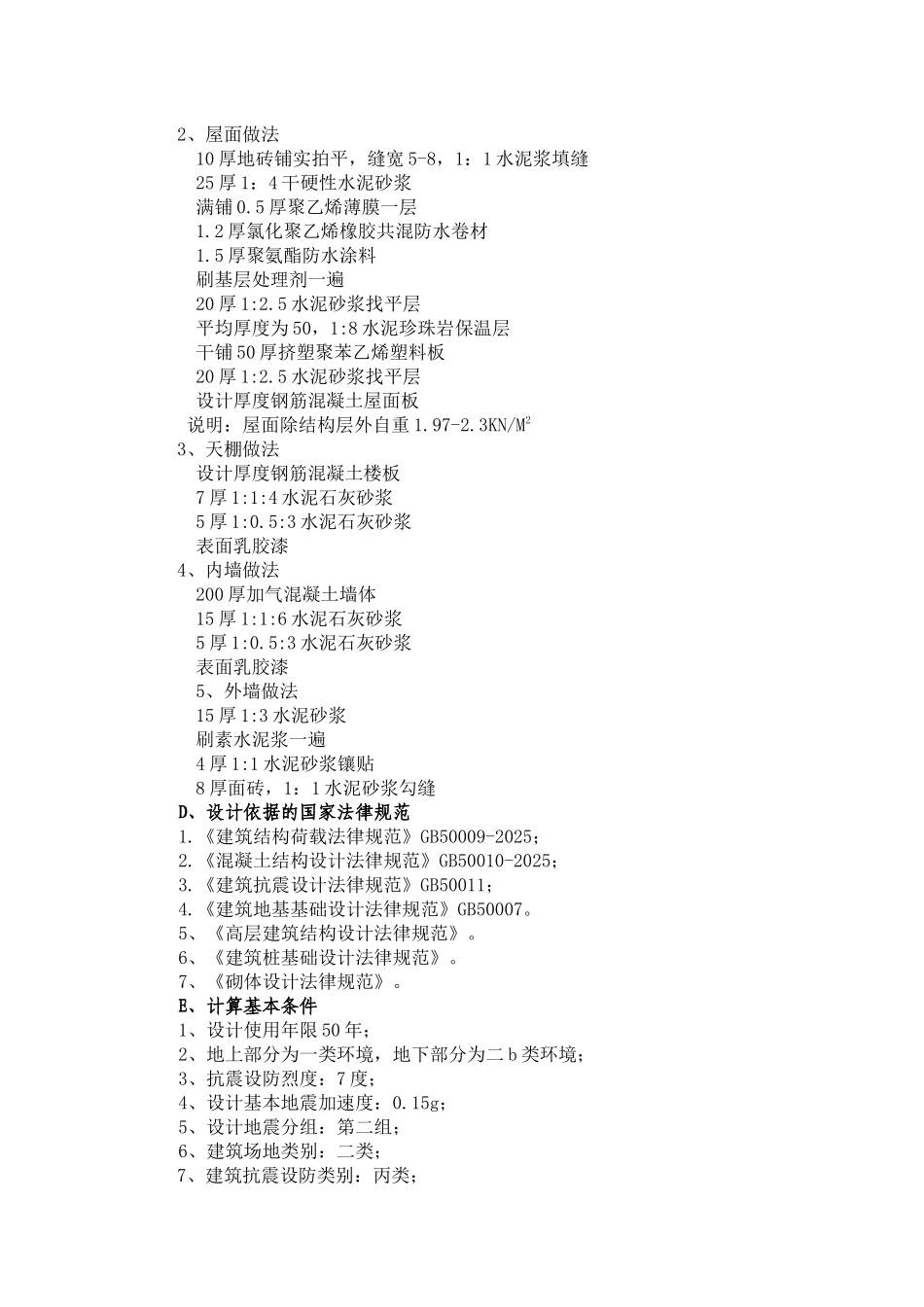

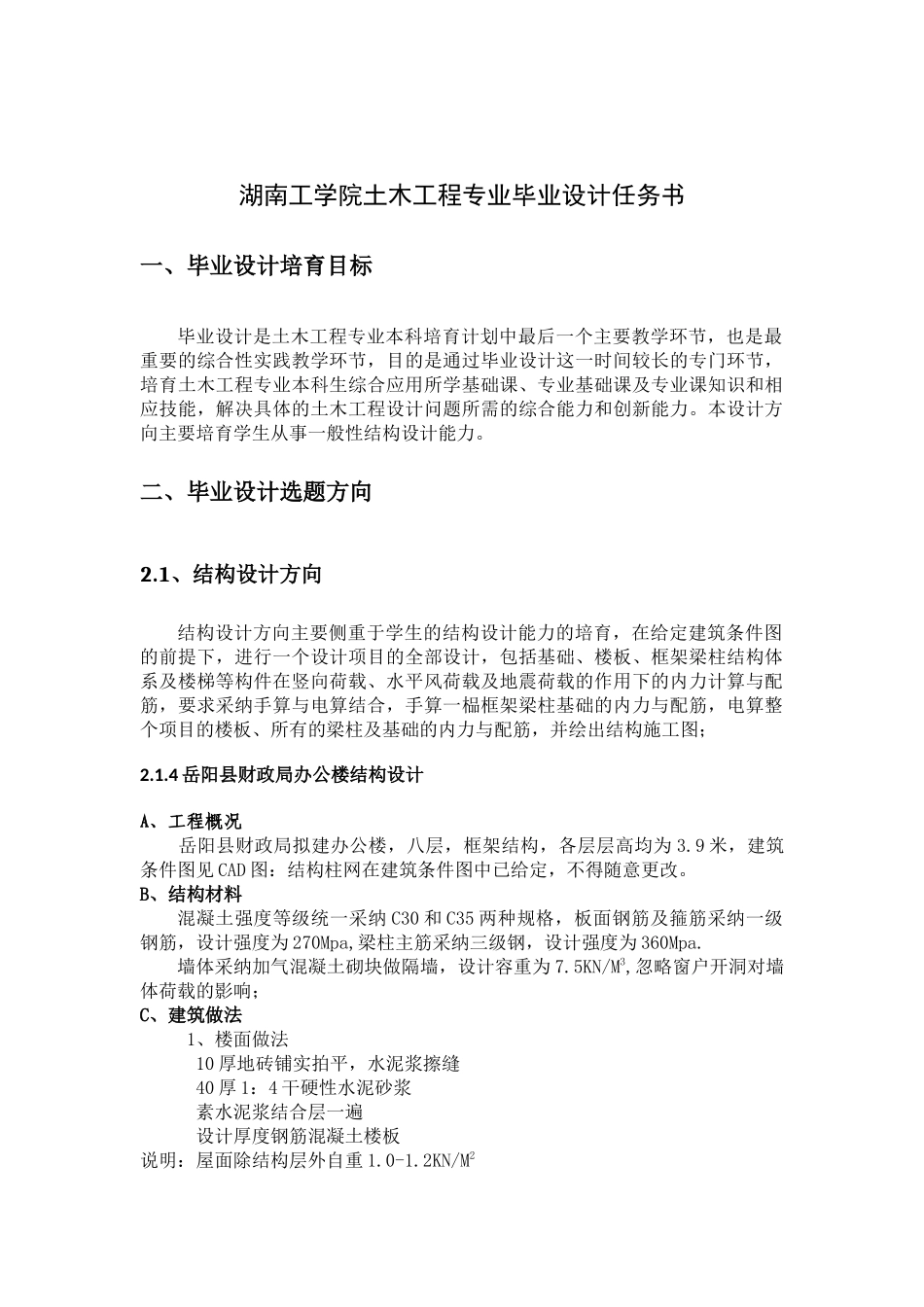

湖南工学院土木工程专业毕业设计任务书一、毕业设计培育目标毕业设计是土木工程专业本科培育计划中最后一个主要教学环节，也是最重要的综合性实践教学环节，目的是通过毕业设计这一时间较长的专门环节，培育土木工程专业本科生综合应用所学基础课、专业基础课及专业课知识和相应技能，解决具体的土木工程设计问题所需的综合能力和创新能力。本设计方向主要培育学生从事一般性结构设计能力。二、毕业设计选题方向2.1、结构设计方向结构设计方向主要侧重于学生的结构设计能力的培育，在给定建筑条件图的前提下，进行一个设计项目的全部设计，包括基础、楼板、框架梁柱结构体系及楼梯等构件在竖向荷载、水平风荷载及地震荷载的作用下的内力计算与配筋，要求采纳手算与电算结合，手算一榀框架梁柱基础的内力与配筋，电算整个项目的楼板、所有的梁柱及基础的内力与配筋，并绘出结构施工图；2.1.4 岳阳县财政局办公楼结构设计A、工程概况岳阳县财政局拟建办公楼，八层，框架结构，各层层高均为 3.9 米，建筑条件图见 CAD 图：结构柱网在建筑条件图中已给定，不得随意更改。B、结构材料混凝土强度等级统一采纳 C30 和 C35 两种规格，板面钢筋及箍筋采纳一级钢筋，设计强度为 270Mpa,梁柱主筋采纳三级钢，设计强度为 360Mpa.墙体采纳加气混凝土砌块做隔墙，设计容重为 7.5KN/M3,忽略窗户开洞对墙体荷载的影响；C、建筑做法 1、楼面做法10 厚地砖铺实拍平，水泥浆擦缝40 厚 1：4 干硬性水泥砂浆素水泥浆结合层一遍设计厚度钢筋混凝土楼板说明：屋面除结构层外自重 1.0-1.2KN/M22、屋面做法10 厚地砖铺实拍平，缝宽 5-8，1：1 水泥浆填缝25 厚 1：4 干硬性水泥砂浆满铺 0.5 厚聚乙烯薄膜一层1.2 厚氯化聚乙烯橡胶共混防水卷材1.5 厚聚氨酯防水涂料刷基层处理剂一遍20 厚 1:2.5 水泥砂浆找平层平均厚度为 50，1:8 水泥珍珠岩保温层干铺 50 厚挤塑聚苯乙烯塑料板20 厚 1:2.5 水泥砂浆找平层设计厚度钢筋混凝土屋面板 说明：屋面除结构层外自重 1.97-2.3KN/M23、天棚做法设计厚度钢筋混凝土楼板7 厚 1:1:4 水泥石灰砂浆5 厚 1:0.5:3 水泥石灰砂浆表面乳胶漆4、内墙做法200 厚加气混凝土墙体15 厚 1:1:6 水泥石灰砂浆5 厚 1:0.5:3 水泥石灰砂浆表面乳胶漆5、外墙做法15 厚 1:3 水泥砂浆刷素水泥浆一遍4 厚 1:1 水泥砂浆镶贴8 厚面砖，1：1 水泥砂浆勾缝D、设计依据的国家法律规范1.《建筑结构荷载...
