湖南工业大学体育场场馆项目——BIM5D施工版应用

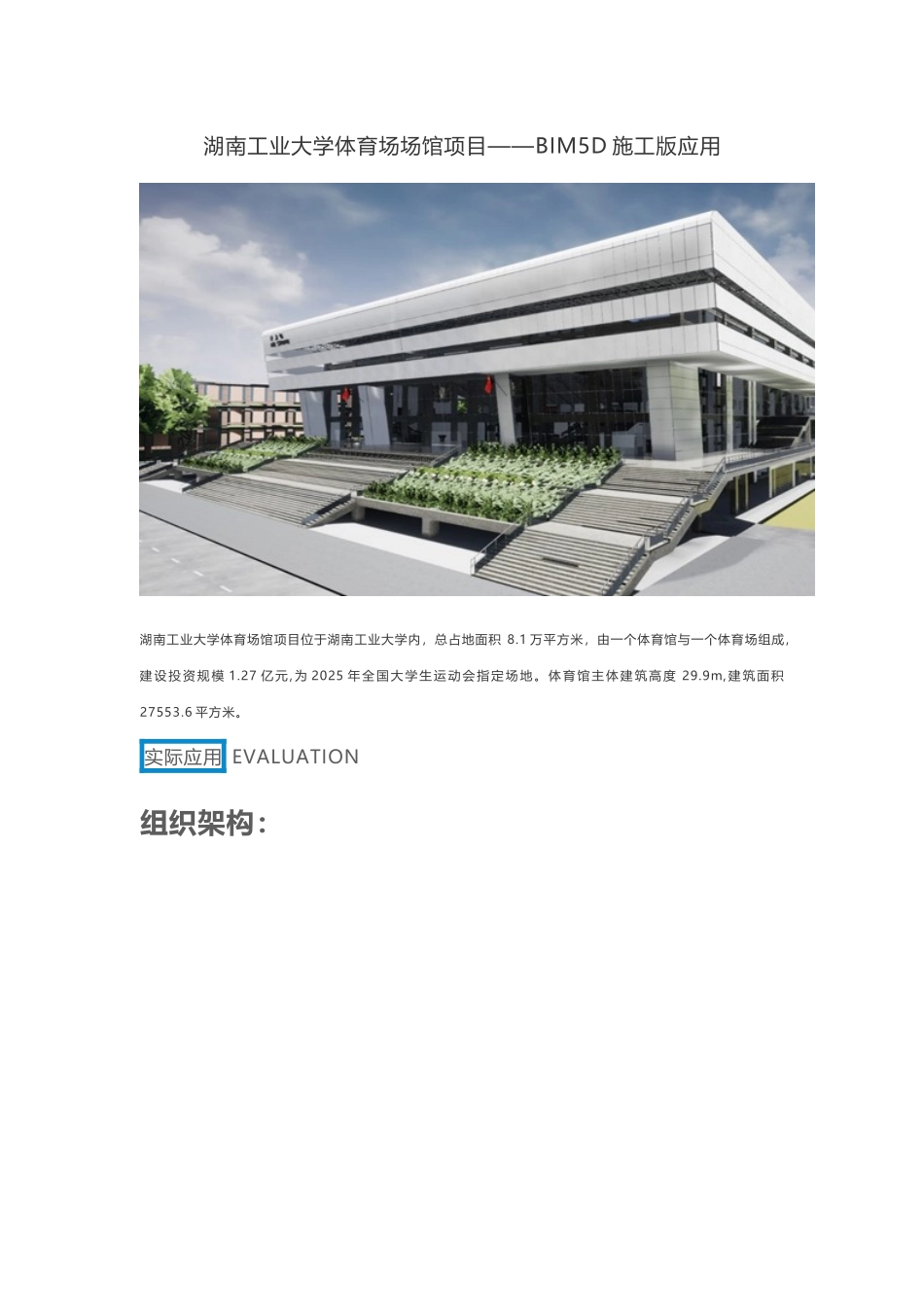

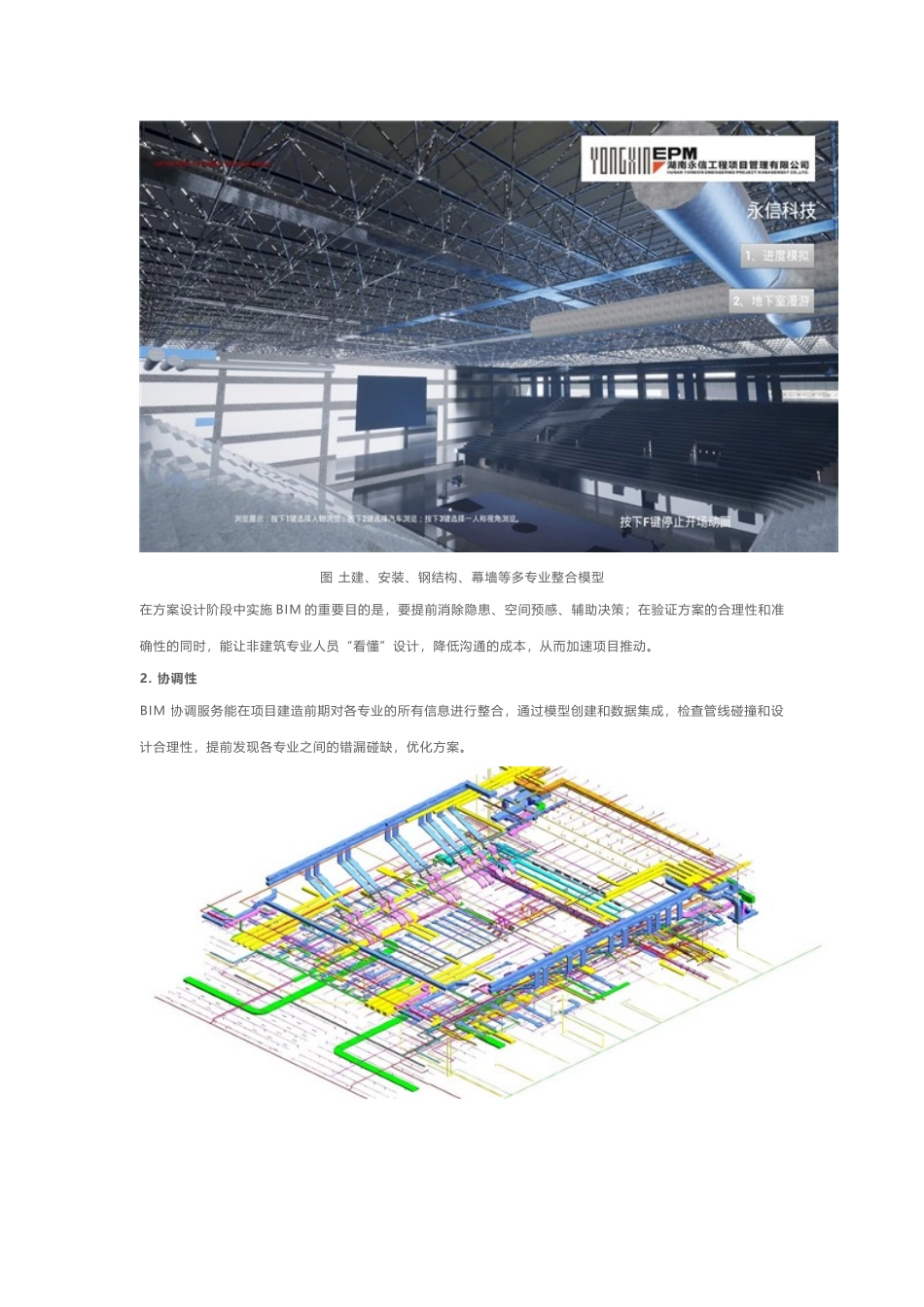

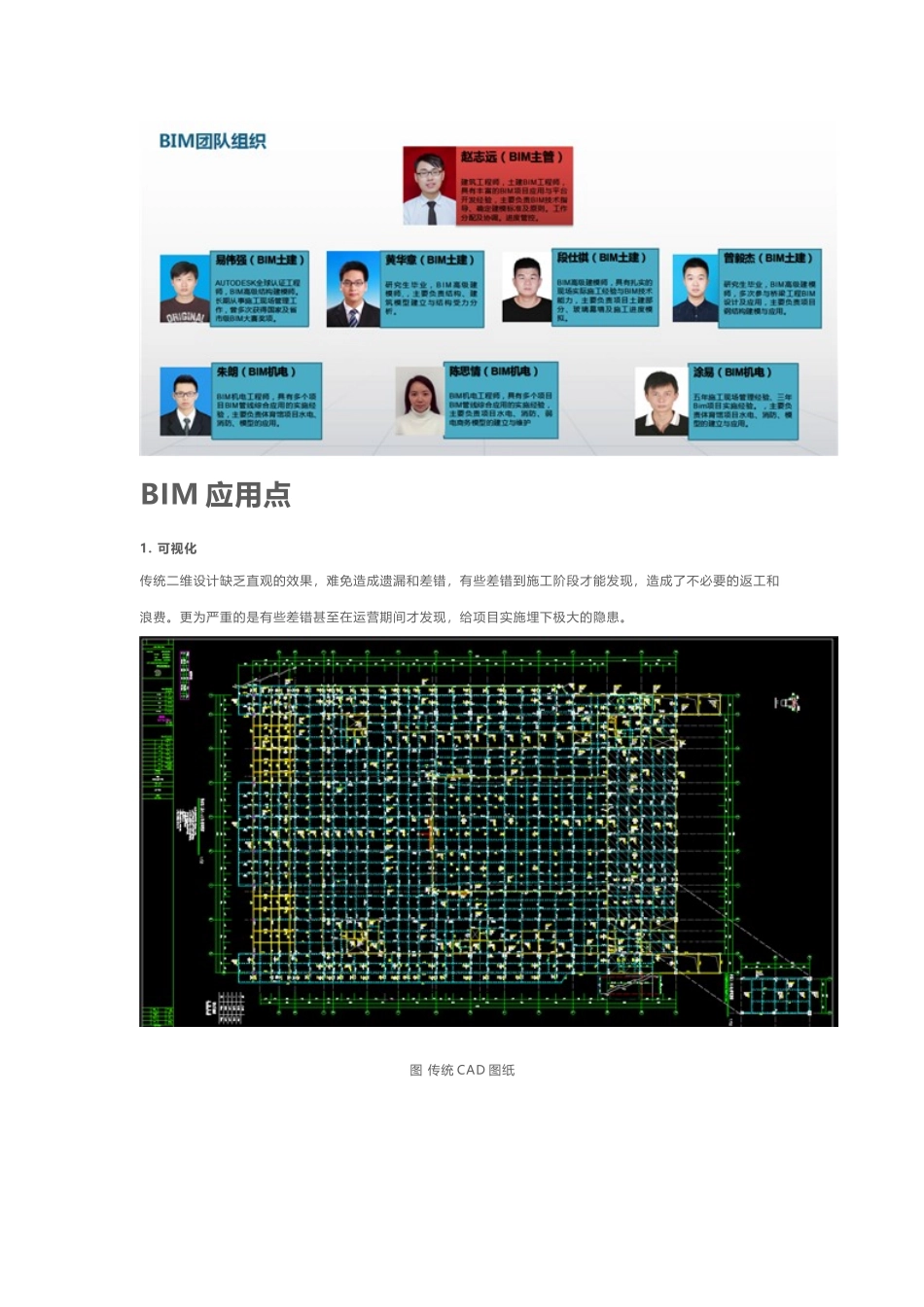

湖南工业大学体育场场馆项目——BIM5D 施工版应用湖南工业大学体育场馆项目位于湖南工业大学内，总占地面积 8.1 万平方米，由一个体育馆与一个体育场组成，建 设 投 资 规 模 1.27 亿 元 , 为 2025 年 全 国 大 学 生 运 动 会 指 定 场 地 。 体 育 馆 主 体 建 筑 高 度 29.9m, 建 筑 面 积27553.6 平方米。实际应用 EVALUATION组织架构：BIM 应用点1. 可视化传统二维设计缺乏直观的效果，难免造成遗漏和差错，有些差错到施工阶段才能发现，造成了不必要的返工和浪费。更为严重的是有些差错甚至在运营期间才发现，给项目实施埋下极大的隐患。图 传统 CAD 图纸图 土建、安装、钢结构、幕墙等多专业整合模型在方案设计阶段中实施 BIM 的重要目的是，要提前消除隐患、空间预感、辅助决策；在验证方案的合理性和准确性的同时，能让非建筑专业人员“看懂”设计，降低沟通的成本，从而加速项目推动。2. 协调性BIM 协调服务能在项目建造前期对各专业的所有信息进行整合，通过模型创建和数据集成，检查管线碰撞和设计合理性，提前发现各专业之间的错漏碰缺，优化方案。安装模型及碰撞报告3. 模拟性在设计阶段 BIM 可以进行模拟实验，如室内光照模拟、日照模拟、交通工具通过性模拟、人员漫游模拟、疏散模拟。光照模拟火灾疏散模拟4. 优化性BIM 模型提供了建筑物的实际存在的信息，包括几何信息、物理信息、规则信息，还提供了建筑物变化以后的实际存在。BIM 及与其配套的各种优化工具提供了对复杂项目进行优化的可能。空调机房布局优化5. 三维审查采纳 BIM 技术进行虚拟建造，大大提升业主技术风险预警能力，及时发现设计图纸问题，组织=各方协调施工能力，同时基于 BIM 对过程分包数据支付进行审核，减少内部成本管控风险。图纸问题插入模型相应位置，漫游过程中查看模型图纸问题6. 施工方案、进度模拟实时进度模拟界面，通过进度时间与造价关联形成 5D 数据模型，模拟施工进度，选择任意进度节点可以实时输出进度模拟情况，并根据进度情况制定资金计划永信 WPBIM 平台施工进度模拟7. BIM5D 平台BIM5D 平台集成全专业模型，并以模型为载体，关联施工过程中的进度、合同、成本、质量、安全、图纸、物流等信息，为项目提供数据支撑，达到减少施工变更，缩短工期、控制成本、提升质量的目的，最终实现有效决策和精细管理。8. 协同管理通过将通过 BIM 云协同功能对资料进行统...
