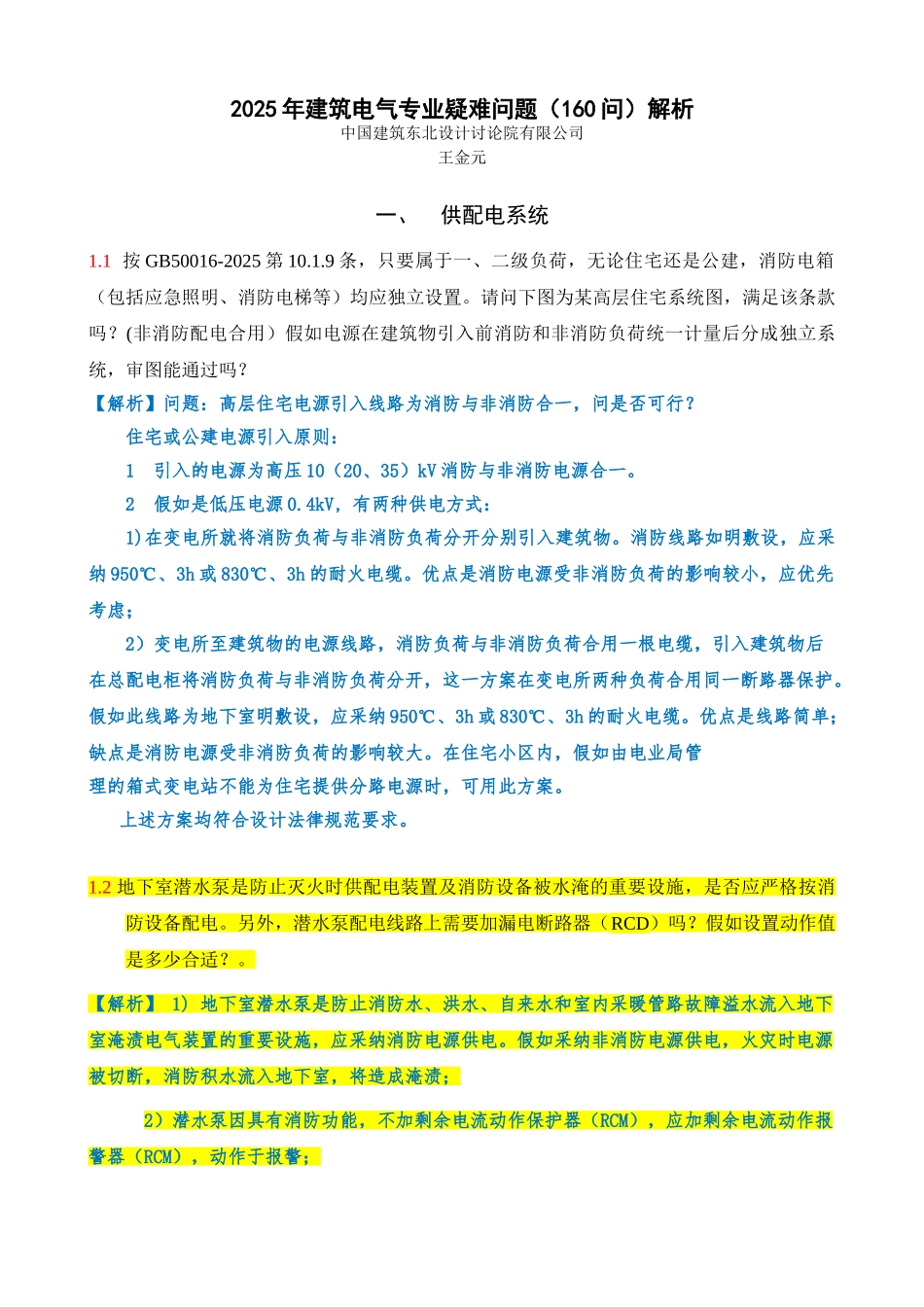

2025 年建筑电气专业疑难问题（160 问）解析中国建筑东北设计讨论院有限公司王金元一、供配电系统1.1 按 GB50016-2025 第 10.1.9 条，只要属于一、二级负荷，无论住宅还是公建，消防电箱（包括应急照明、消防电梯等）均应独立设置。请问下图为某高层住宅系统图，满足该条款吗？(非消防配电合用）假如电源在建筑物引入前消防和非消防负荷统一计量后分成独立系统，审图能通过吗？【解析】问题：高层住宅电源引入线路为消防与非消防合一，问是否可行？住宅或公建电源引入原则：1引入的电源为高压 10（20、35）kV 消防与非消防电源合一。2假如是低压电源 0.4kV, 有两种供电方式：1)在变电所就将消防负荷与非消防负荷分开分别引入建筑物。消防线路如明敷设，应采纳 950℃、3h 或 830℃、3h 的耐火电缆。优点是消防电源受非消防负荷的影响较小，应优先考虑；2）变电所至建筑物的电源线路，消防负荷与非消防负荷合用一根电缆，引入建筑物后在总配电柜将消防负荷与非消防负荷分开，这一方案在变电所两种负荷合用同一断路器保护。假如此线路为地下室明敷设，应采纳 950℃、3h 或 830℃、3h 的耐火电缆。优点是线路简单；缺点是消防电源受非消防负荷的影响较大。在住宅小区内，假如由电业局管理的箱式变电站不能为住宅提供分路电源时，可用此方案。 上述方案均符合设计法律规范要求。1.2 地下室潜水泵是防止灭火时供配电装置及消防设备被水淹的重要设施，是否应严格按消防设备配电。另外，潜水泵配电线路上需要加漏电断路器（RCD）吗？假如设置动作值是多少合适？。【解析】 1) 地下室潜水泵是防止消防水、洪水、自来水和室内采暖管路故障溢水流入地下室淹渍电气装置的重要设施，应采纳消防电源供电。假如采纳非消防电源供电，火灾时电源被切断，消防积水流入地下室，将造成淹渍；2）潜水泵因具有消防功能，不加剩余电流动作保护器（RCM），应加剩余电流动作报警器（RCM），动作于报警； 3）剩余电流动作值应为 300mA； 4）安装位置，在控制柜进线处安装。1.3 三级负荷消防用电，一定要二根电缆，末端切换吗？【解析】消防负荷为三级负荷供电时，可以单电源单回路供电。三级负荷本身对电源无特别要求，即电源和线路都不需要备份。消防设备为三级负荷供电时，建筑物的规模较小，发生火灾时，不是靠消防设备自救，而是靠消防水车到现场救火。因此不需设双回路或双回线电源供电。但是，建筑物内有疏散照明时，灯具内应设蓄电池组做应...
