环铁路路施工说明

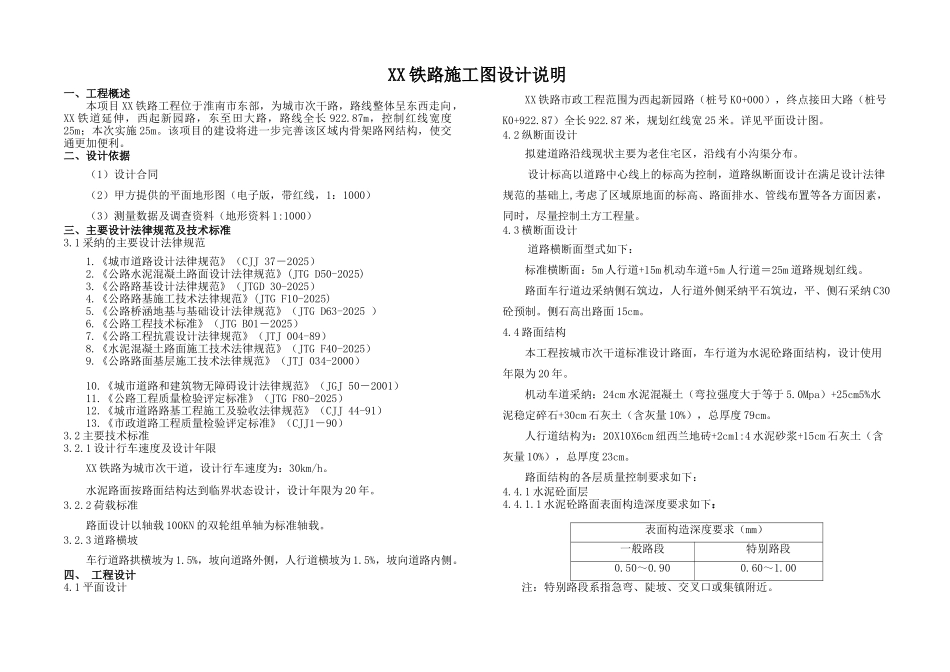

XX 铁路施工图设计说明一、工程概述本项目 XX 铁路工程位于淮南市东部，为城市次干路，路线整体呈东西走向，XX 铁道延伸，西起新园路，东至田大路，路线全长 922.87m，控制红线宽度25m；本次实施 25m。该项目的建设将进一步完善该区域内骨架路网结构，使交通更加便利。二、设计依据（1）设计合同（2）甲方提供的平面地形图（电子版，带红线，1：1000）（3）测量数据及调查资料（地形资料 1:1000）三、主要设计法律规范及技术标准3.1 采纳的主要设计法律规范1.《城市道路设计法律规范》（CJJ 37－2025）2.《公路水泥混凝土路面设计法律规范》(JTG D50-2025)3.《公路路基设计法律规范》（JTGD 30-2025）4.《公路路基施工技术法律规范》(JTG F10-2025)5.《公路桥涵地基与基础设计法律规范》（JTG D63-2025 ）6.《公路工程技术标准》（JTG B01－2025）7.《公路工程抗震设计法律规范》（JTJ 004-89）8.《水泥混凝土路面施工技术法律规范》（JTG F40-2025）9.《公路路面基层施工技术法律规范》（JTJ 034-2000）10.《城市道路和建筑物无障碍设计法律规范》（JGJ 50－2001）11.《公路工程质量检验评定标准》（JTG F80-2025）12.《城市道路路基工程施工及验收法律规范》（CJJ 44-91）13.《市政道路工程质量检验评定标准》（CJJ1－90）3.2 主要技术标准3.2.1 设计行车速度及设计年限XX 铁路为城市次干道，设计行车速度为：30km/h。水泥路面按路面结构达到临界状态设计，设计年限为 20 年。3.2.2 荷载标准路面设计以轴载 100KN 的双轮组单轴为标准轴载。3.2.3 道路横坡车行道路拱横坡为 1.5%，坡向道路外侧，人行道横坡为 1.5%，坡向道路内侧。四、 工程设计4.1 平面设计XX 铁路市政工程范围为西起新园路（桩号 K0+000），终点接田大路（桩号K0+922.87）全长 922.87 米，规划红线宽 25 米。详见平面设计图。4.2 纵断面设计拟建道路沿线现状主要为老住宅区，沿线有小沟渠分布。设计标高以道路中心线上的标高为控制，道路纵断面设计在满足设计法律规范的基础上,考虑了区域原地面的标高、路面排水、管线布置等各方面因素，同时，尽量控制土方工程量。4.3 横断面设计道路横断面型式如下：标准横断面：5m 人行道+15m 机动车道+5m 人行道＝25m 道路规划红线。路面车行道边采纳侧石筑边，人行道外侧采纳平石筑边，平、侧石采纳 C30砼预制。侧石高出路面 15cm。4.4 路面结构本工程按城市次干道标准设计路面，车行道...
