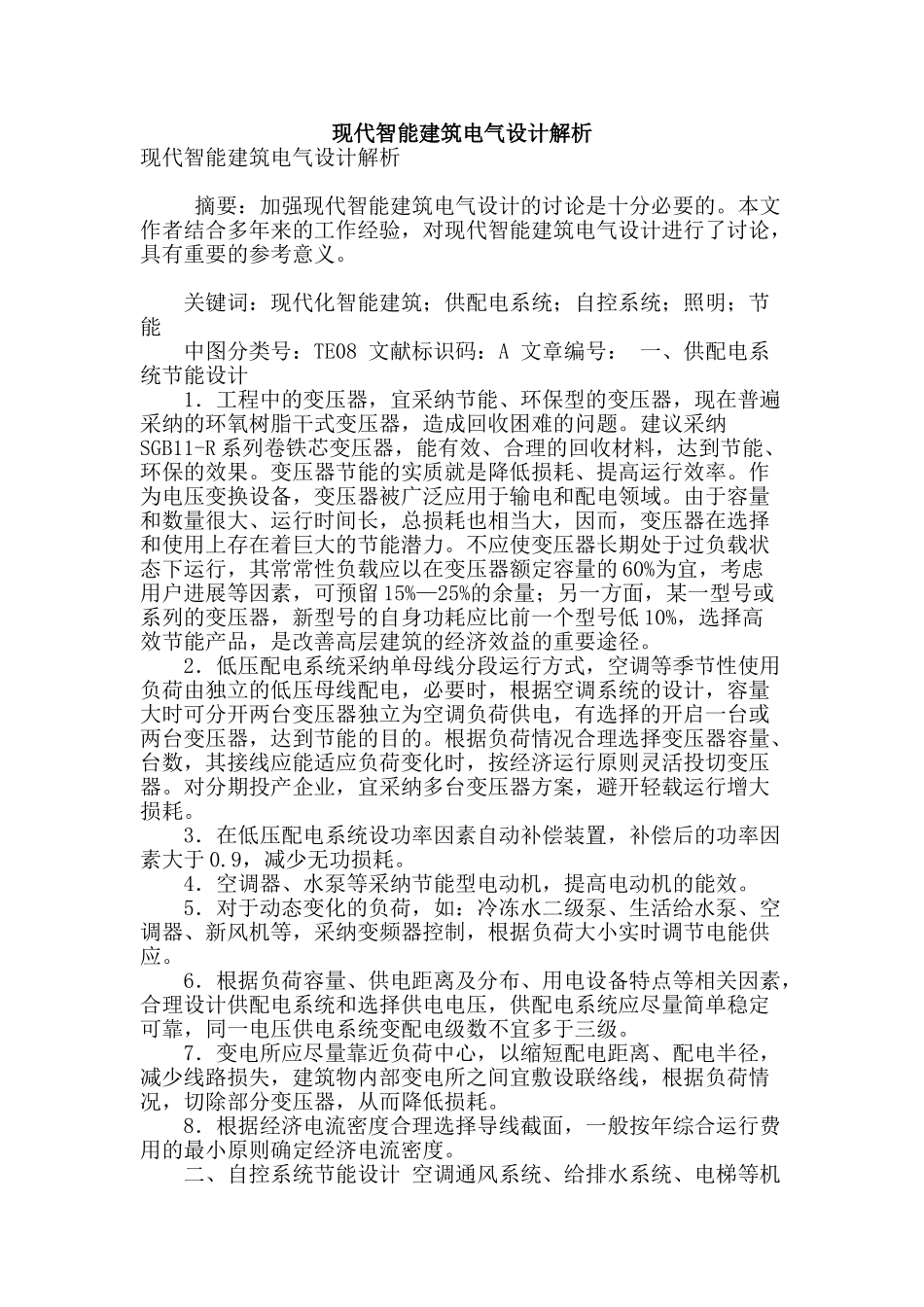

现代智能建筑电气设计解析现代智能建筑电气设计解析 摘要：加强现代智能建筑电气设计的讨论是十分必要的。本文作者结合多年来的工作经验，对现代智能建筑电气设计进行了讨论，具有重要的参考意义。 关键词：现代化智能建筑；供配电系统；自控系统；照明；节能 中图分类号：TE08 文献标识码：A 文章编号： 一、供配电系统节能设计 1．工程中的变压器，宜采纳节能、环保型的变压器，现在普遍采纳的环氧树脂干式变压器，造成回收困难的问题。建议采纳SGB11-R 系列卷铁芯变压器，能有效、合理的回收材料，达到节能、环保的效果。变压器节能的实质就是降低损耗、提高运行效率。作为电压变换设备，变压器被广泛应用于输电和配电领域。由于容量和数量很大、运行时间长，总损耗也相当大，因而，变压器在选择和使用上存在着巨大的节能潜力。不应使变压器长期处于过负载状态下运行，其常常性负载应以在变压器额定容量的 60%为宜，考虑用户进展等因素，可预留 15%—25%的余量；另一方面，某一型号或系列的变压器，新型号的自身功耗应比前一个型号低 10%，选择高效节能产品，是改善高层建筑的经济效益的重要途径。 2．低压配电系统采纳单母线分段运行方式，空调等季节性使用负荷由独立的低压母线配电，必要时，根据空调系统的设计，容量大时可分开两台变压器独立为空调负荷供电，有选择的开启一台或两台变压器，达到节能的目的。根据负荷情况合理选择变压器容量、台数，其接线应能适应负荷变化时，按经济运行原则灵活投切变压器。对分期投产企业，宜采纳多台变压器方案，避开轻载运行增大损耗。 3．在低压配电系统设功率因素自动补偿装置，补偿后的功率因素大于 0.9，减少无功损耗。 4．空调器、水泵等采纳节能型电动机，提高电动机的能效。 5．对于动态变化的负荷，如：冷冻水二级泵、生活给水泵、空调器、新风机等，采纳变频器控制，根据负荷大小实时调节电能供应。 6．根据负荷容量、供电距离及分布、用电设备特点等相关因素，合理设计供配电系统和选择供电电压，供配电系统应尽量简单稳定可靠，同一电压供电系统变配电级数不宜多于三级。 7．变电所应尽量靠近负荷中心，以缩短配电距离、配电半径，减少线路损失，建筑物内部变电所之间宜敷设联络线，根据负荷情况，切除部分变压器，从而降低损耗。 8．根据经济电流密度合理选择导线截面，一般按年综合运行费用的最小原则确定经济电流密度。 二、自控系统节能设计 空调通风系统、给排水...
