甘肃渭武高速公路土建WWLJ1合同段

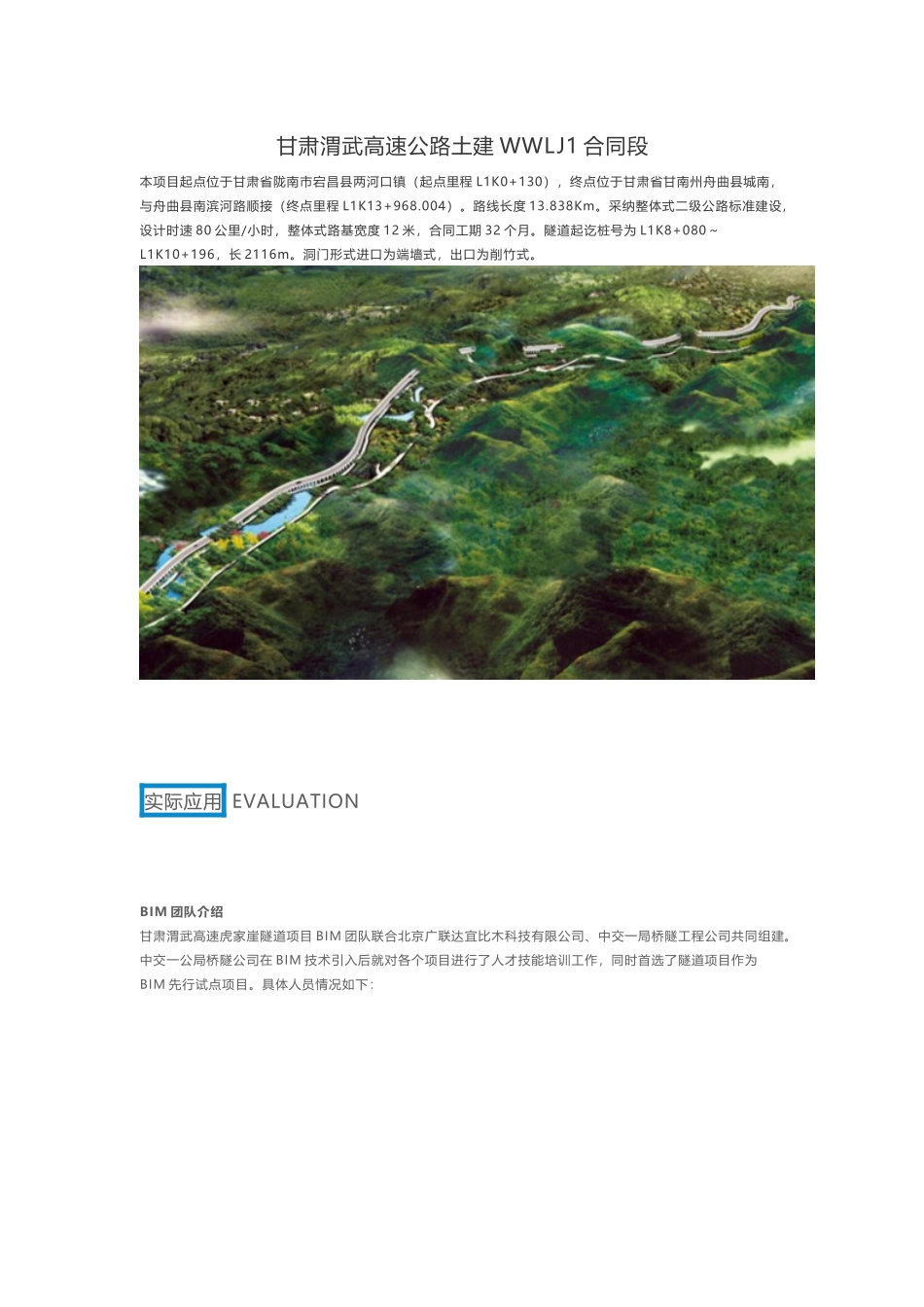

甘肃渭武高速公路土建 WWLJ1 合同段本项目起点位于甘肃省陇南市宕昌县两河口镇（起点里程 L1K0+130），终点位于甘肃省甘南州舟曲县城南，与舟曲县南滨河路顺接（终点里程 L1K13+968.004）。路线长度 13.838Km。采纳整体式二级公路标准建设，设计时速 80 公里/小时，整体式路基宽度 12 米，合同工期 32 个月。隧道起讫桩号为 L1K8+080～L1K10+196，长 2116m。洞门形式进口为端墙式，出口为削竹式。实际应用 EVALUATIONBIM 团队介绍 甘肃渭武高速虎家崖隧道项目 BIM 团队联合北京广联达宜比木科技有限公司、中交一局桥隧工程公司共同组建。中交一公局桥隧公司在 BIM 技术引入后就对各个项目进行了人才技能培训工作，同时首选了隧道项目作为BIM 先行试点项目。具体人员情况如下：组织架构框架图项目应用目标1.采纳 BIM 技术实现施工方案模拟，指导现场施工，同时在进度、质量、安全上实现信息化办公，为后续使用BIM 技术积累宝贵经验。2.实现可视化技术交底，使施工工人更直观、明确的了解施工工艺流程，提前发现施工中存在问题，找到解决问题的方法。3.利用 BIM 技术解决施工难题，达到节约施工成本的目的，同时，为施工现场提供有力的数据支撑。4.进行人才培育，为公司进展打下坚实的基础。项目重点难点1.因隧道处于缓和曲线、圆曲上，线形复杂，且所处位置围岩种类繁多，地质复杂、施工难度大、工期紧、任务重，利用 BIM 创新施工方式、提高施工效率。2.随着信息网络化技术的飞速进展，BIM 技术同步信息，远程监控等特点符合基建行业进展的潮流，也是公路行业信息网络化管理的一次革新，是替代传统管理模式的趋势，是实际所需。3.提高项目信息、网络化管理水平，实现业主的要求，为项目在甘肃公路行业的滚动进展打下基础。应用点介绍在甘肃渭武高速公路项目 BIM 人员在施工前期，就 BIM 应用内容及流程进行了设定，基于广联达 BIM5D 软件，就模型前期方案会审及现场管理等应用给出具体的流程，如下：利用 BIM 模型解决施工难题及新技术研发BIM 模型具有直观清楚的特点，通过模型不仅可以让复杂的施工过程变得简单化透明化，更能让技术人员，从模型及施工模拟中，提前发现施工可能遇到的问题，提前解决，更好的为后期施工做了准备工作。通过隧道二衬钢筋模型排布，发现二衬预留口与二衬钢筋位置发生冲突，调整预留口位置达 125 处，减少切割钢筋 125 次，并明确了钢筋下料长度。项目根据模型提供的数据，...
