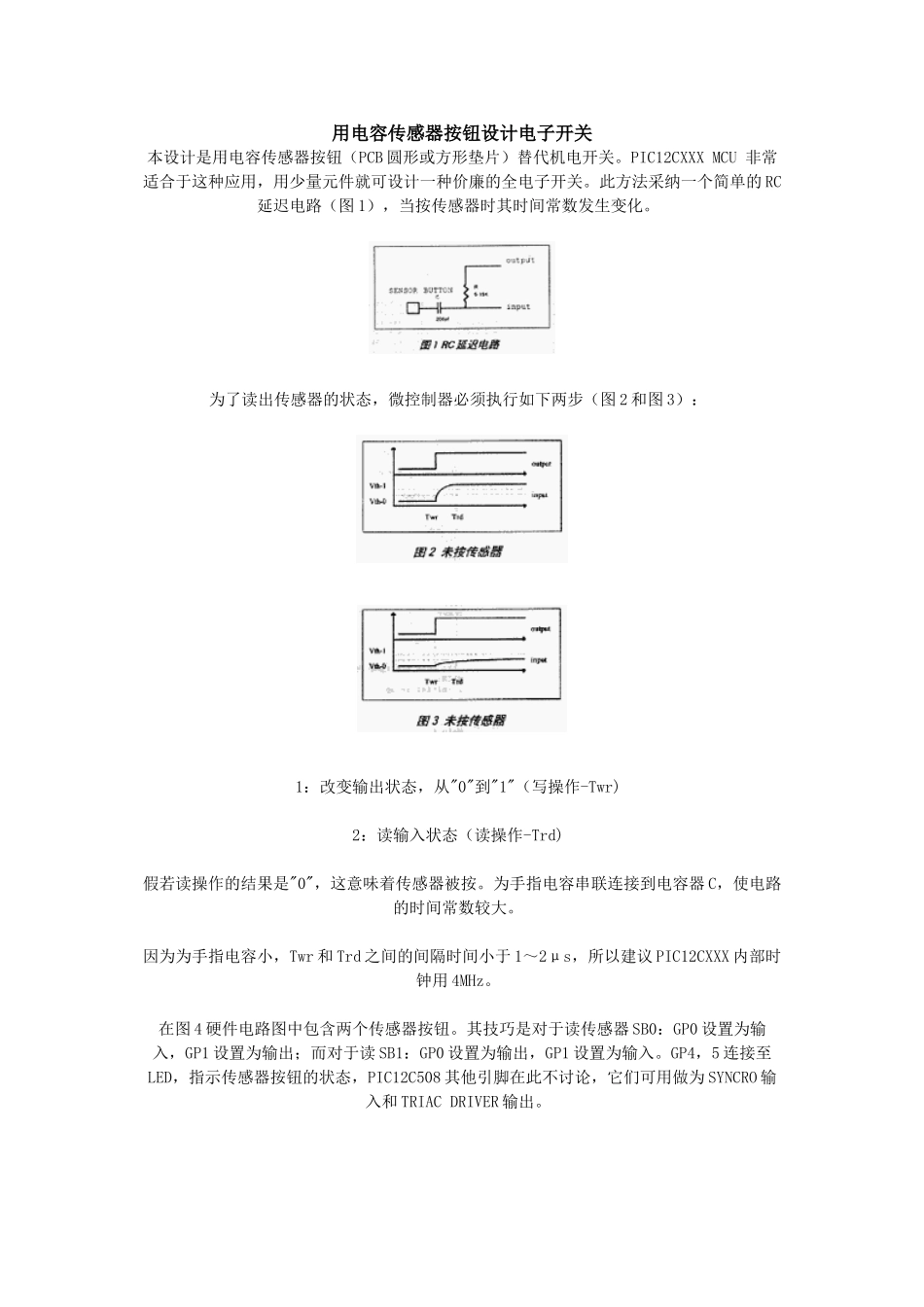

用电容传感器按钮设计电子开关本设计是用电容传感器按钮（PCB 圆形或方形垫片）替代机电开关。PIC12CXXX MCU 非常适合于这种应用，用少量元件就可设计一种价廉的全电子开关。此方法采纳一个简单的 RC延迟电路（图 1），当按传感器时其时间常数发生变化。 为了读出传感器的状态，微控制器必须执行如下两步（图 2 和图 3）： 1：改变输出状态，从"0"到"1"（写操作-Twr) 2：读输入状态（读操作-Trd) 假若读操作的结果是"0"，这意味着传感器被按。为手指电容串联连接到电容器 C，使电路的时间常数较大。 因为为手指电容小，Twr 和 Trd 之间的间隔时间小于 1～2μs，所以建议 PIC12CXXX 内部时钟用 4MHz。 在图 4 硬件电路图中包含两个传感器按钮。其技巧是对于读传感器 SB0：GP0 设置为输入，GP1 设置为输出；而对于读 SB1：GP0 设置为输出，GP1 设置为输入。GP4，5 连接至LED，指示传感器按钮的状态，PIC12C508 其他引脚在此不讨论，它们可用做为 SYNCRO 输入和 TRIAC DRIVER 输出。 必须调节电阻器 R1 的值，它确定按钮的灵敏度。电容器 C1 和 C2 的值不是太重要。建议用与微控制器输入相同类型的，具有相等的输入阻抗。 软件流程示于图 5。
