电厂工程循环水管道土方工程施工工艺

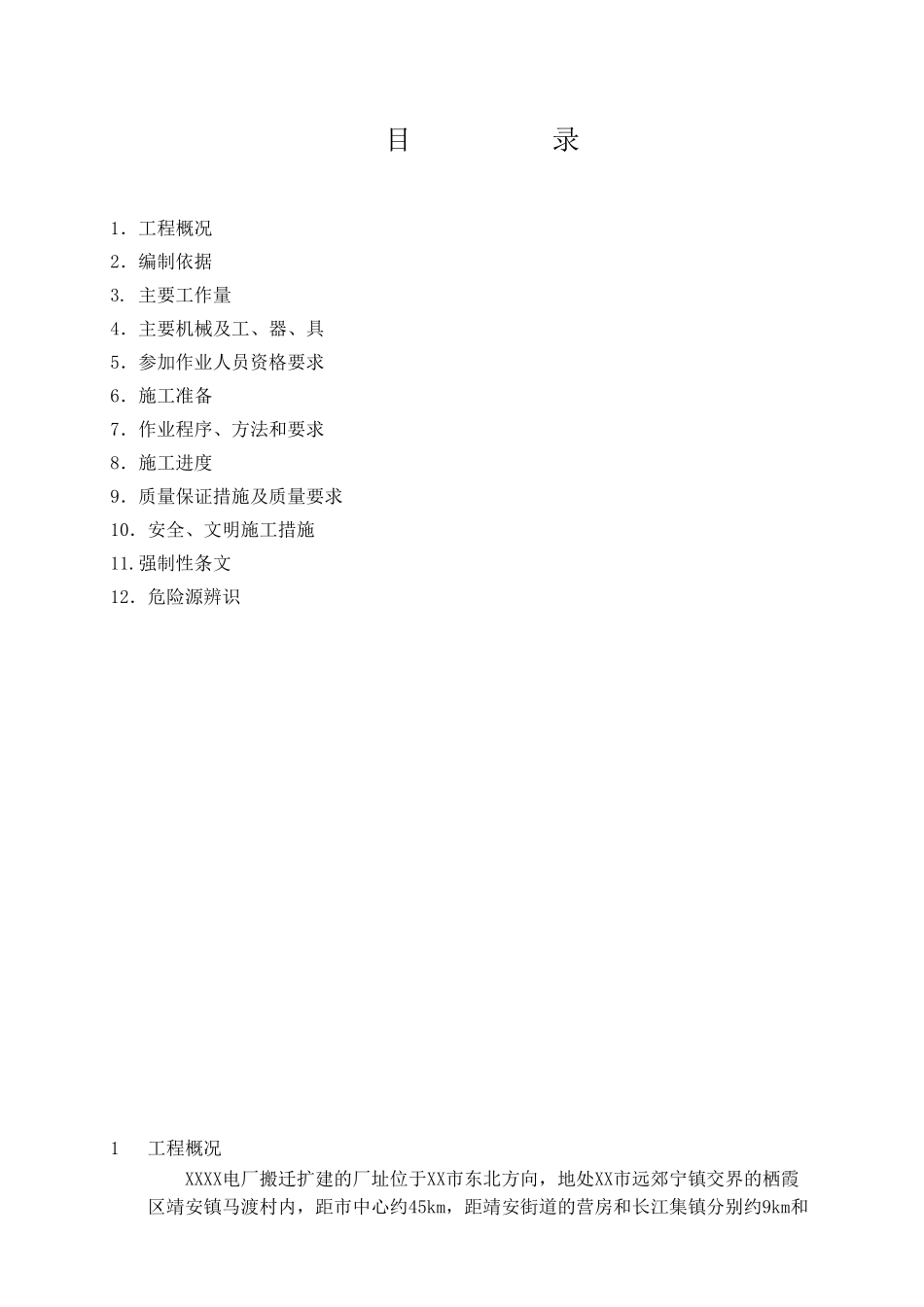

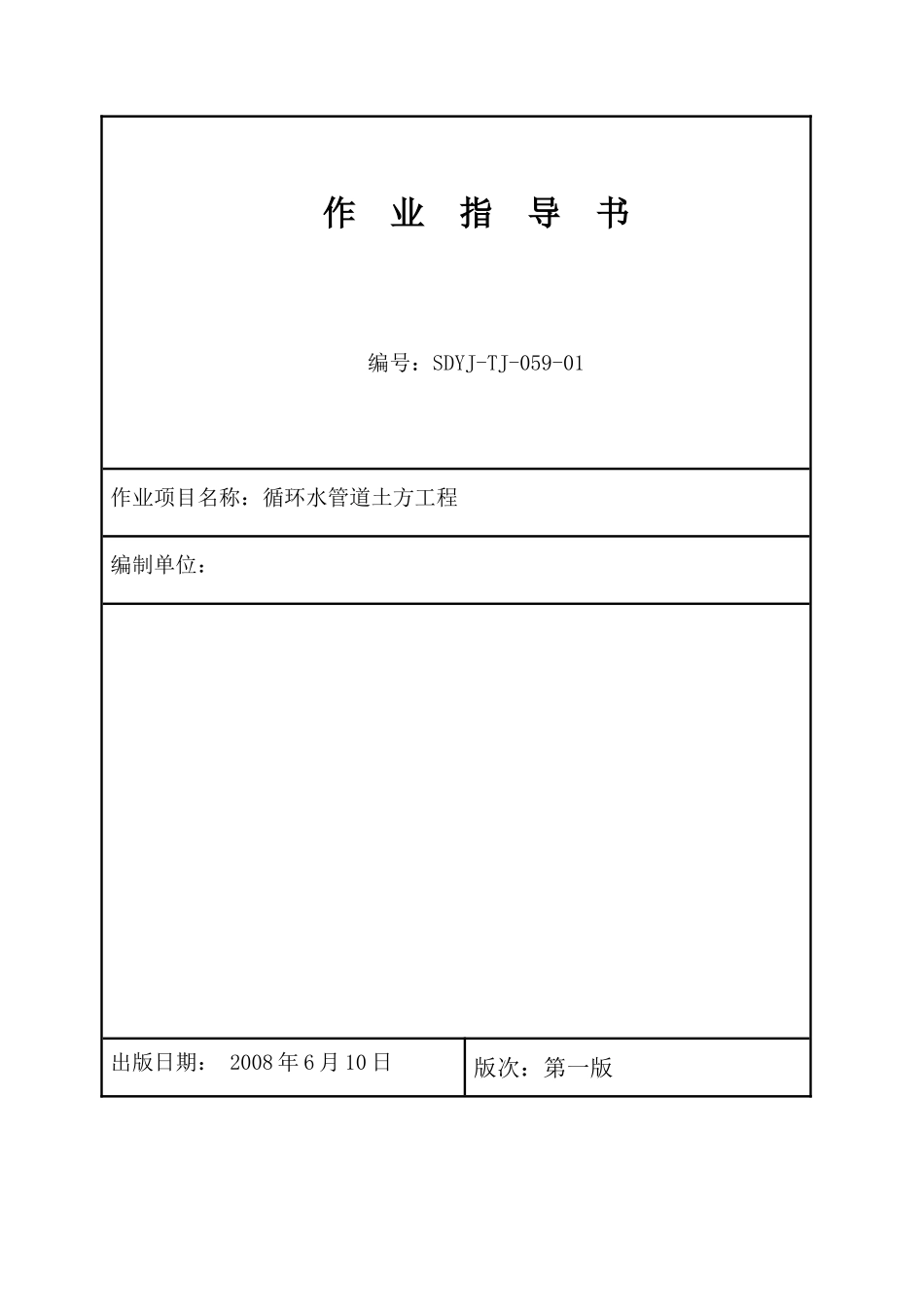

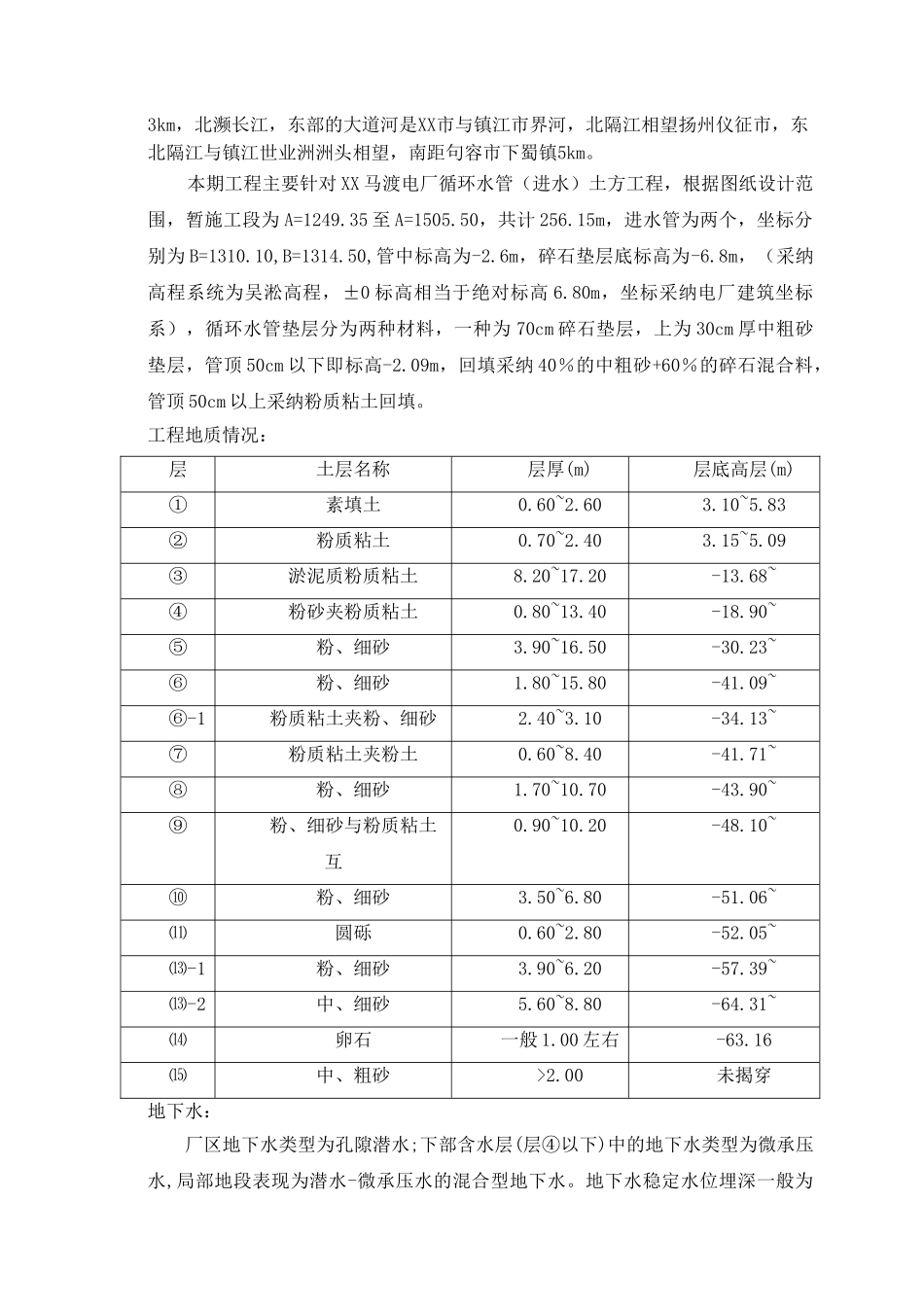

作 业 指 导 书编号：SDYJ-TJ-059-01作业项目名称：循环水管道土方工程编制单位： 出版日期： 2008 年 6 月 10 日版次：第一版目 录1．工程概况2．编制依据3. 主要工作量4．主要机械及工、器、具5．参加作业人员资格要求6．施工准备7．作业程序、方法和要求8．施工进度9．质量保证措施及质量要求10．安全、文明施工措施11.强制性条文12．危险源辨识1 工程概况XXXX电厂搬迁扩建的厂址位于XX市东北方向，地处XX市远郊宁镇交界的栖霞区靖安镇马渡村内，距市中心约45km，距靖安街道的营房和长江集镇分别约9km和3km，北濒长江，东部的大道河是XX市与镇江市界河，北隔江相望扬州仪征市，东北隔江与镇江世业洲洲头相望，南距句容市下蜀镇5km。本期工程主要针对 XX 马渡电厂循环水管（进水）土方工程，根据图纸设计范围，暂施工段为 A=1249.35 至 A=1505.50，共计 256.15m，进水管为两个，坐标分别为 B=1310.10,B=1314.50,管中标高为-2.6m，碎石垫层底标高为-6.8m，（采纳高程系统为吴淞高程，±0 标高相当于绝对标高 6.80m，坐标采纳电厂建筑坐标系），循环水管垫层分为两种材料，一种为 70cm 碎石垫层，上为 30cm 厚中粗砂垫层，管顶 50cm 以下即标高-2.09m，回填采纳 40％的中粗砂+60％的碎石混合料，管顶 50cm 以上采纳粉质粘土回填。工程地质情况：层土层名称层厚(m)层底高层(m)①素填土0.60~2.603.10~5.83②粉质粘土0.70~2.403.15~5.09③淤泥质粉质粘土8.20~17.20-13.68~④粉砂夹粉质粘土0.80~13.40-18.90~⑤粉、细砂3.90~16.50-30.23~⑥粉、细砂1.80~15.80-41.09~⑥-1粉质粘土夹粉、细砂2.40~3.10-34.13~⑦粉质粘土夹粉土0.60~8.40-41.71~⑧粉、细砂1.70~10.70-43.90~⑨粉、细砂与粉质粘土互0.90~10.20-48.10~⑩粉、细砂3.50~6.80-51.06~⑾圆砾0.60~2.80-52.05~⒀-1粉、细砂3.90~6.20-57.39~⒀-2中、细砂5.60~8.80-64.31~⒁卵石一般 1.00 左右-63.16⒂中、粗砂>2.00未揭穿地下水：厂区地下水类型为孔隙潜水;下部含水层(层④以下)中的地下水类型为微承压水,局部地段表现为潜水-微承压水的混合型地下水。地下水稳定水位埋深一般为1.15~3.40 米(高程一般为 2.49~4.76 米)。2 编制依据2.1 A 标段施工总平面布置图2.2 《主厂房固定端循环水管道施工图》2.3 《电力建设施工质量验及评定规程》第一部分 土建工程（DL/T5210.0-2025）2.4 《施工现场临时用电安全技术法律规范》GBJ232-822.5 《建筑地基基础工程...
