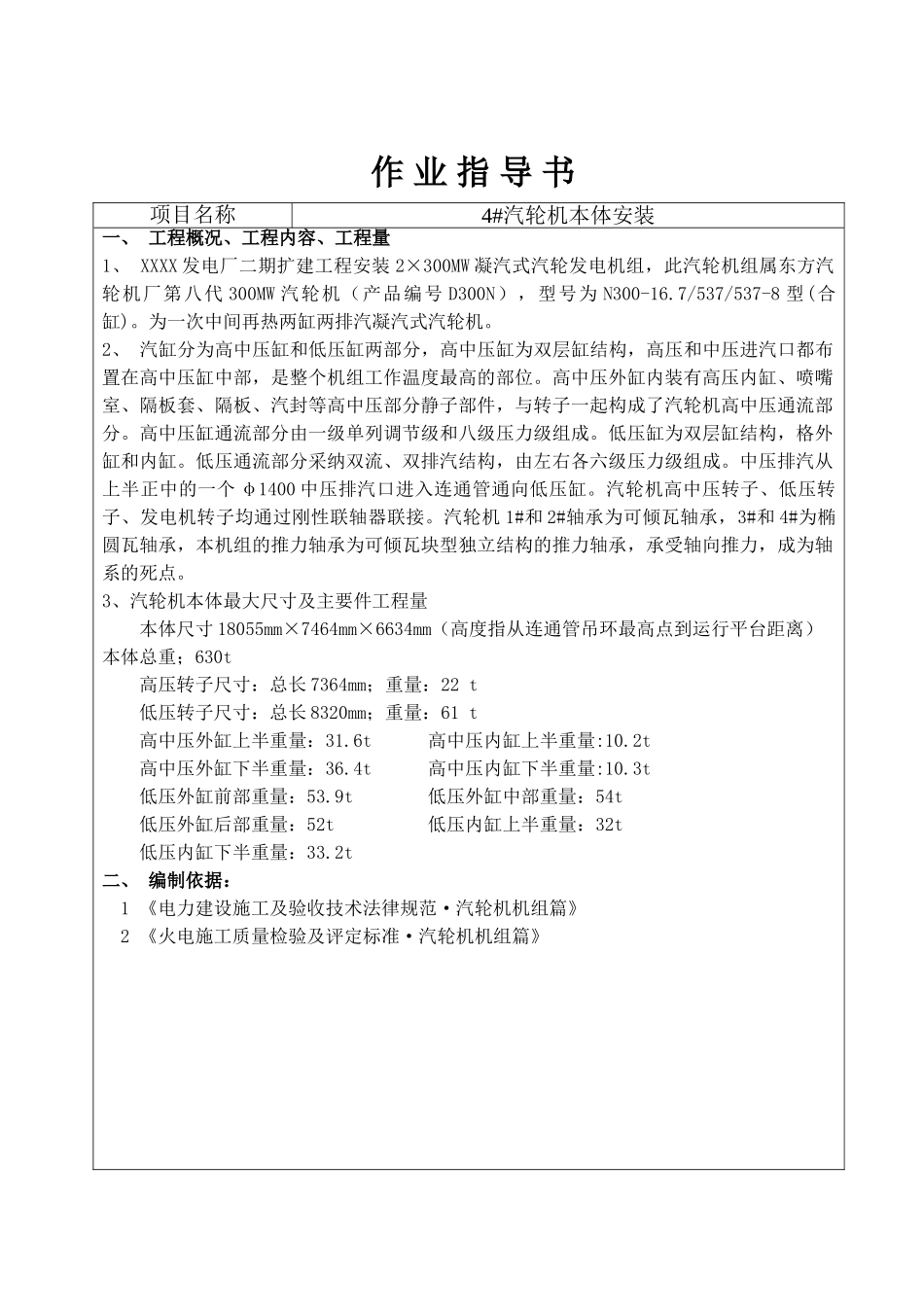

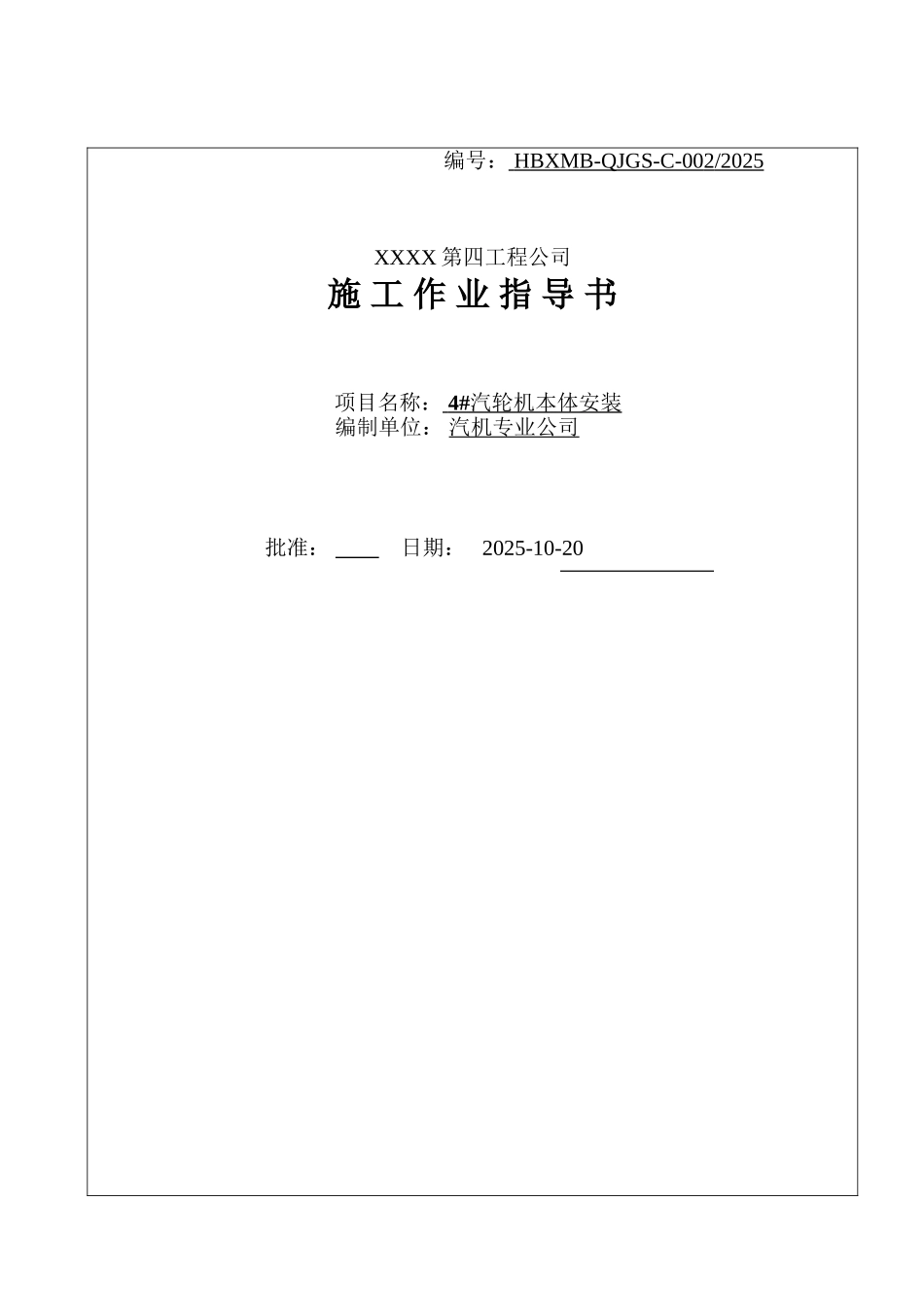

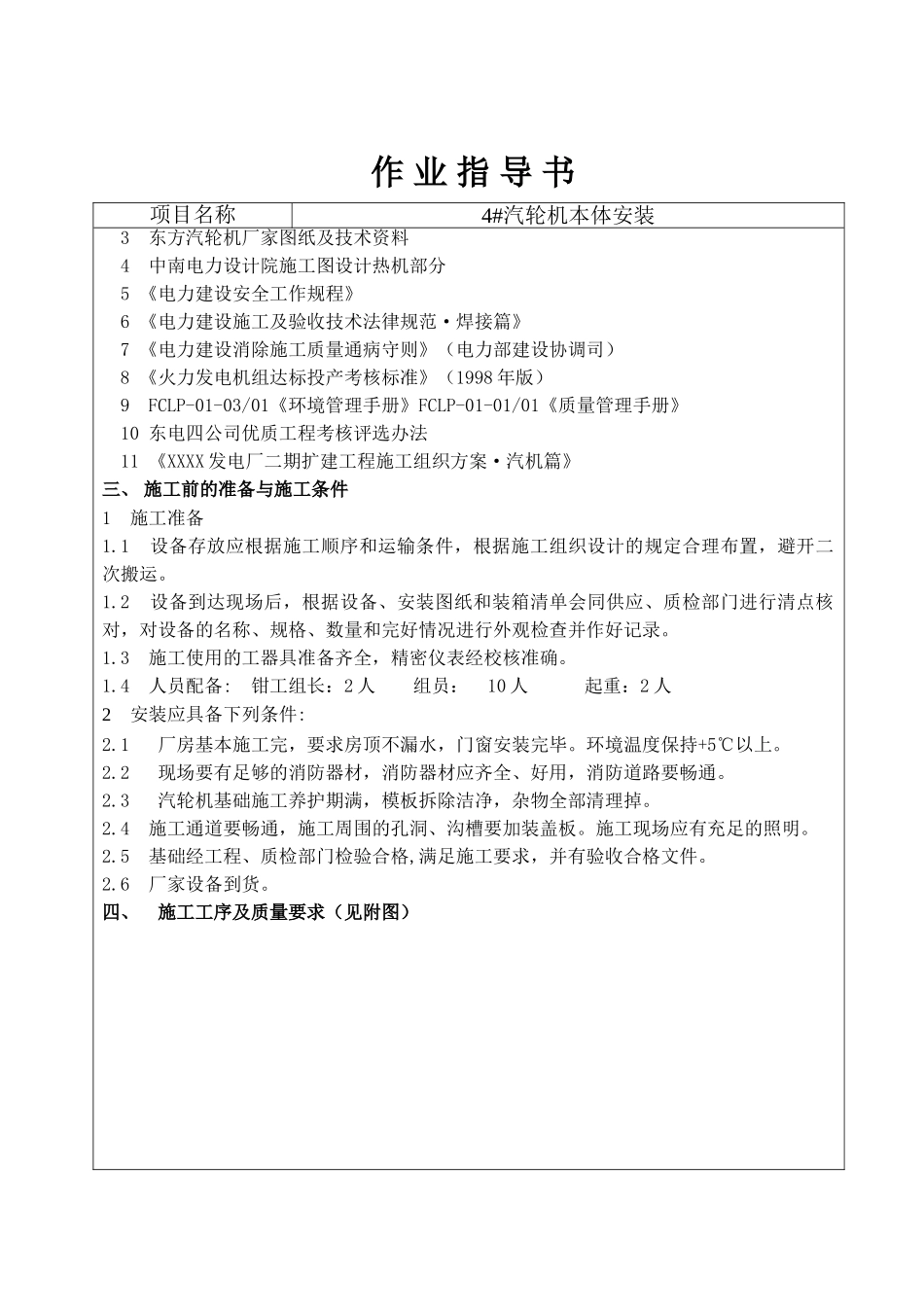

编号： HBXMB-QJGS-C- 00 2 /2025 XXXX 第四工程公司施 工 作 业 指 导 书 项目名称： 4# 汽轮机本体安装 编制单位： 汽机专业公司批准： 日期： 2025-10-20作 业 指 导 书项目名称4#汽轮机本体安装一、 工程概况、工程内容、工程量1、 XXXX 发电厂二期扩建工程安装 2×300MW 凝汽式汽轮发电机组，此汽轮机组属东方汽轮机厂第八代 300MW 汽轮机（产品编号 D300N），型号为 N300-16.7/537/537-8 型(合缸)。为一次中间再热两缸两排汽凝汽式汽轮机。2、 汽缸分为高中压缸和低压缸两部分，高中压缸为双层缸结构，高压和中压进汽口都布置在高中压缸中部，是整个机组工作温度最高的部位。高中压外缸内装有高压内缸、喷嘴室、隔板套、隔板、汽封等高中压部分静子部件，与转子一起构成了汽轮机高中压通流部分。高中压缸通流部分由一级单列调节级和八级压力级组成。低压缸为双层缸结构，格外缸和内缸。低压通流部分采纳双流、双排汽结构，由左右各六级压力级组成。中压排汽从上半正中的一个 φ1400 中压排汽口进入连通管通向低压缸。汽轮机高中压转子、低压转子、发电机转子均通过刚性联轴器联接。汽轮机 1#和 2#轴承为可倾瓦轴承，3#和 4#为椭圆瓦轴承，本机组的推力轴承为可倾瓦块型独立结构的推力轴承，承受轴向推力，成为轴系的死点。3、汽轮机本体最大尺寸及主要件工程量本体尺寸 18055mm×7464mm×6634mm（高度指从连通管吊环最高点到运行平台距离）本体总重；630t高压转子尺寸：总长 7364mm；重量：22 t低压转子尺寸：总长 8320mm；重量：61 t高中压外缸上半重量：31.6t 高中压内缸上半重量:10.2t高中压外缸下半重量：36.4t 高中压内缸下半重量:10.3t低压外缸前部重量：53.9t 低压外缸中部重量：54t低压外缸后部重量：52t 低压内缸上半重量：32t低压内缸下半重量：33.2t二、 编制依据：1 《电力建设施工及验收技术法律规范·汽轮机机组篇》2 《火电施工质量检验及评定标准·汽轮机机组篇》作 业 指 导 书 项目名称4#汽轮机本体安装3 东方汽轮机厂家图纸及技术资料4 中南电力设计院施工图设计热机部分5 《电力建设安全工作规程》6 《电力建设施工及验收技术法律规范·焊接篇》7 《电力建设消除施工质量通病守则》（电力部建设协调司）8 《火力发电机组达标投产考核标准》（1998 年版）9 FCLP-01-03/01《环境管理手册》FCLP-01-01/01《质量管理手册》10 东电四公司优质工程考核评选...
