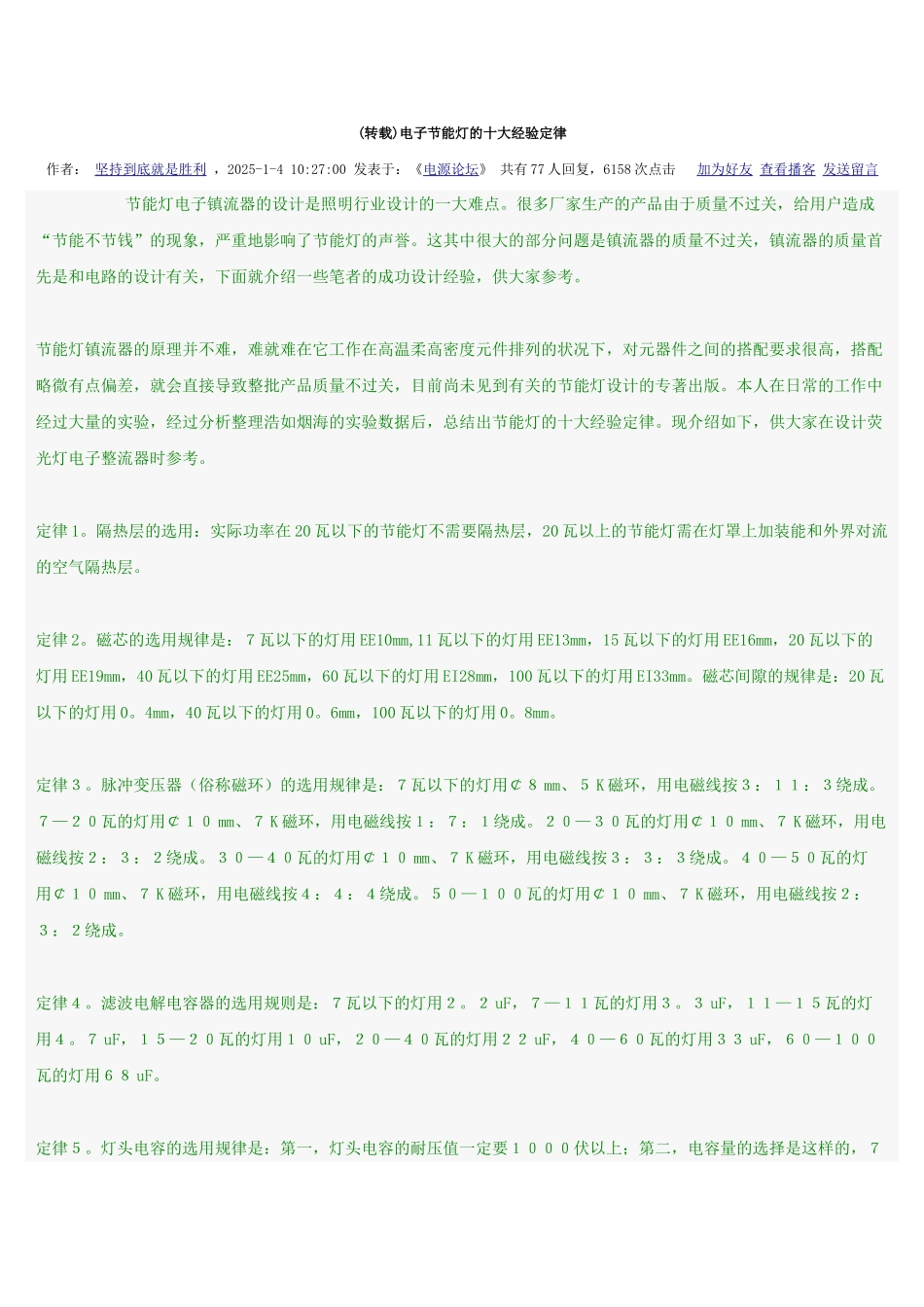

(转载)电子节能灯的十大经验定律作者： 坚持到底就是胜利 ，2025-1-4 10:27:00 发表于：《电源论坛》 共有 77 人回复，6158 次点击 加为好友 查看播客 发送留言 节能灯电子镇流器的设计是照明行业设计的一大难点。很多厂家生产的产品由于质量不过关，给用户造成“节能不节钱”的现象，严重地影响了节能灯的声誉。这其中很大的部分问题是镇流器的质量不过关，镇流器的质量首先是和电路的设计有关，下面就介绍一些笔者的成功设计经验，供大家参考。节能灯镇流器的原理并不难，难就难在它工作在高温柔高密度元件排列的状况下，对元器件之间的搭配要求很高，搭配略微有点偏差，就会直接导致整批产品质量不过关，目前尚未见到有关的节能灯设计的专著出版。本人在日常的工作中经过大量的实验，经过分析整理浩如烟海的实验数据后，总结出节能灯的十大经验定律。现介绍如下，供大家在设计荧光灯电子整流器时参考。定律 1。隔热层的选用：实际功率在 20 瓦以下的节能灯不需要隔热层，20 瓦以上的节能灯需在灯罩上加装能和外界对流的空气隔热层。定律 2。磁芯的选用规律是：７瓦以下的灯用 EE10mm,11 瓦以下的灯用 EE13mm，15 瓦以下的灯用 EE16mm，20 瓦以下的灯用 EE19mm，40 瓦以下的灯用 EE25mm，60 瓦以下的灯用 EI28mm，100 瓦以下的灯用 EI33mm。磁芯间隙的规律是：20 瓦以下的灯用 0。4mm，40 瓦以下的灯用 0。6mm，100 瓦以下的灯用 0。8mm。定律３。脉冲变压器（俗称磁环）的选用规律是：７瓦以下的灯用￠８ mm、５ K 磁环，用电磁线按３：１１：３绕成。７—２０瓦的灯用￠１０ mm、７ K 磁环，用电磁线按１：７：１绕成。２０—３０瓦的灯用￠１０ mm、７ K 磁环，用电磁线按２：３：２绕成。３０—４０瓦的灯用￠１０ mm、７ K 磁环，用电磁线按３：３：３绕成。４０—５０瓦的灯用￠１０ mm、７ K 磁环，用电磁线按４：４：４绕成。５０—１００瓦的灯用￠１０ mm、７ K 磁环，用电磁线按２：３：２绕成。定律４。滤波电解电容器的选用规则是：７瓦以下的灯用２。２ uF，７—１１瓦的灯用３。３ uF，１１—１５瓦的灯用４。７ uF，１５—２０瓦的灯用１０ uF，２０—４０瓦的灯用２２ uF，４０—６０瓦的灯用３３ uF，６０—１００瓦的灯用６８ uF。定律５。灯头电容的选用规律是：第一，灯头电容的耐压值一定要１０００伏以上；第二，电容量的选择是这样的，７瓦以下的灯用１５...
