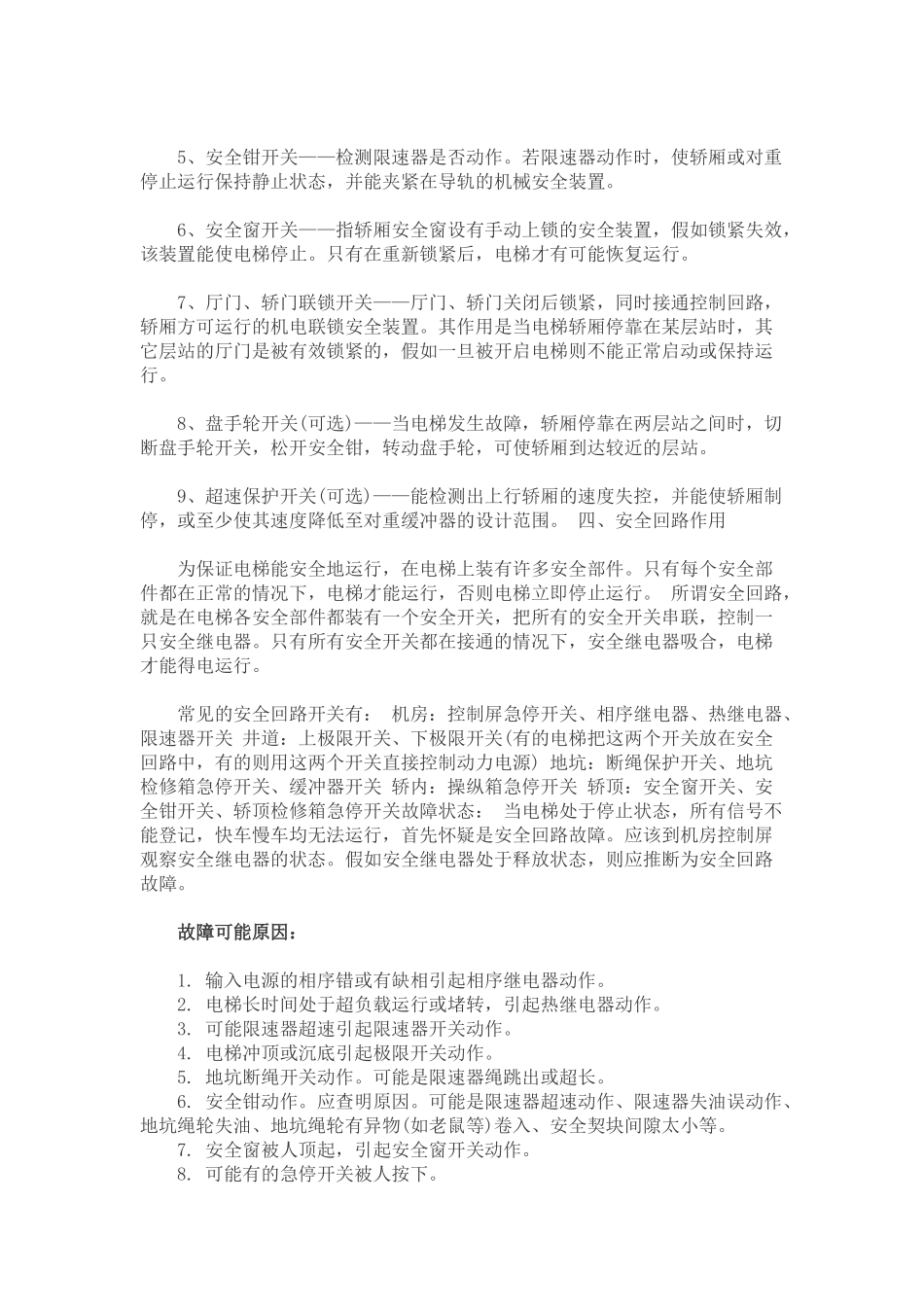

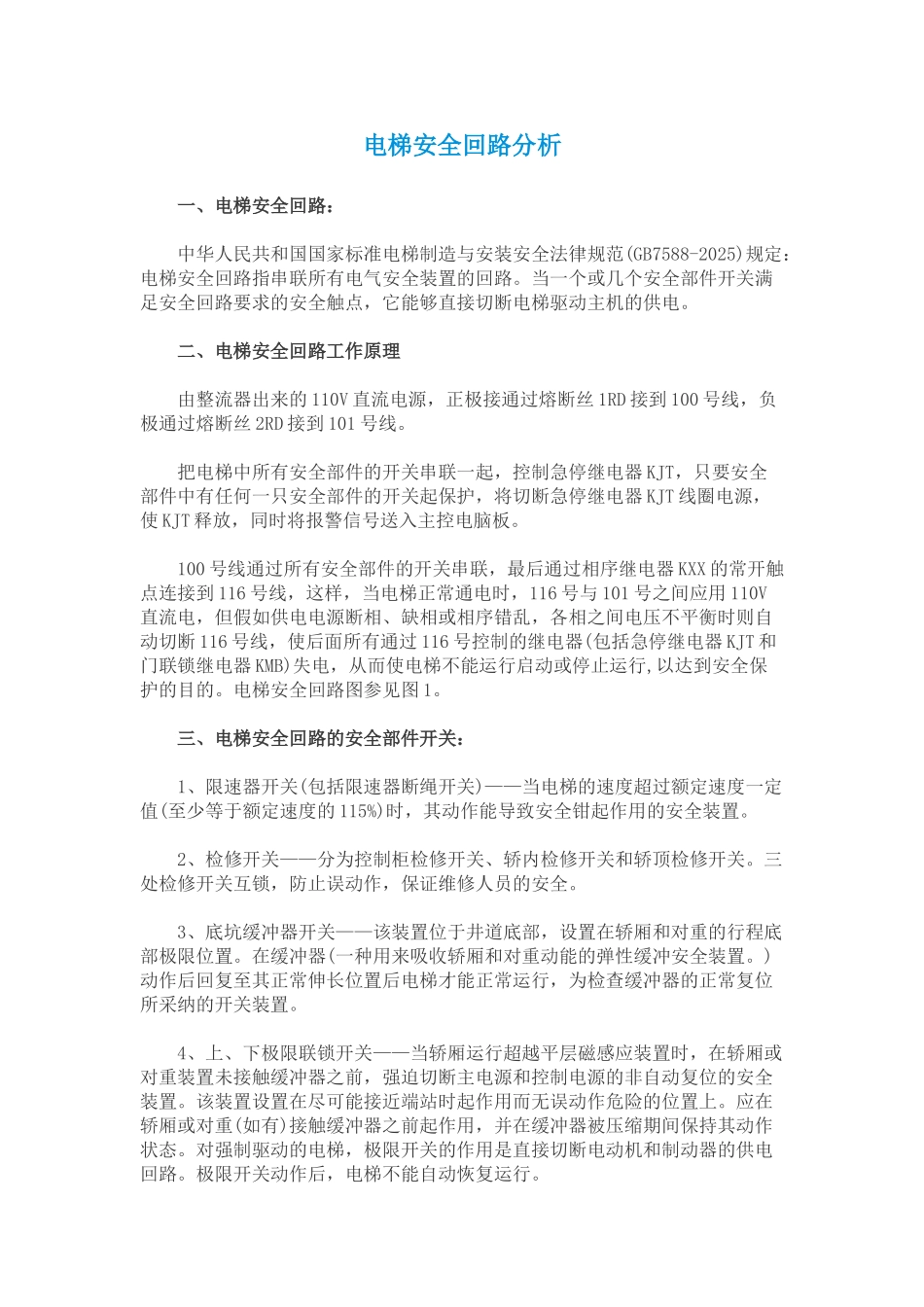

电梯安全回路分析一、电梯安全回路： 中华人民共和国国家标准电梯制造与安装安全法律规范(GB7588-2025)规定：电梯安全回路指串联所有电气安全装置的回路。当一个或几个安全部件开关满足安全回路要求的安全触点，它能够直接切断电梯驱动主机的供电。 二、电梯安全回路工作原理 由整流器出来的 110V 直流电源，正极接通过熔断丝 1RD 接到 100 号线，负极通过熔断丝 2RD 接到 101 号线。 把电梯中所有安全部件的开关串联一起，控制急停继电器 KJT，只要安全部件中有任何一只安全部件的开关起保护，将切断急停继电器 KJT 线圈电源，使 KJT 释放，同时将报警信号送入主控电脑板。 100 号线通过所有安全部件的开关串联，最后通过相序继电器 KXX 的常开触点连接到 116 号线，这样，当电梯正常通电时，116 号与 101 号之间应用 110V直流电，但假如供电电源断相、缺相或相序错乱，各相之间电压不平衡时则自动切断 116 号线，使后面所有通过 116 号控制的继电器(包括急停继电器 KJT 和门联锁继电器 KMB)失电，从而使电梯不能运行启动或停止运行,以达到安全保护的目的。电梯安全回路图参见图 1。 三、电梯安全回路的安全部件开关： 1、限速器开关(包括限速器断绳开关)——当电梯的速度超过额定速度一定值(至少等于额定速度的 115%)时，其动作能导致安全钳起作用的安全装置。 2、检修开关——分为控制柜检修开关、轿内检修开关和轿顶检修开关。三处检修开关互锁，防止误动作，保证维修人员的安全。 3、底坑缓冲器开关——该装置位于井道底部，设置在轿厢和对重的行程底部极限位置。在缓冲器(一种用来吸收轿厢和对重动能的弹性缓冲安全装置。)动作后回复至其正常伸长位置后电梯才能正常运行，为检查缓冲器的正常复位所采纳的开关装置。 4、上、下极限联锁开关——当轿厢运行超越平层磁感应装置时，在轿厢或对重装置未接触缓冲器之前，强迫切断主电源和控制电源的非自动复位的安全装置。该装置设置在尽可能接近端站时起作用而无误动作危险的位置上。应在轿厢或对重(如有)接触缓冲器之前起作用，并在缓冲器被压缩期间保持其动作状态。对强制驱动的电梯，极限开关的作用是直接切断电动机和制动器的供电回路。极限开关动作后，电梯不能自动恢复运行。 5、安全钳开关——检测限速器是否动作。若限速器动作时，使轿厢或对重停止运行保持静止状态，并能夹紧在导轨的机械安全装置。 6、安全窗开关——指轿厢安全窗设有手动...
