电气专业审图要点

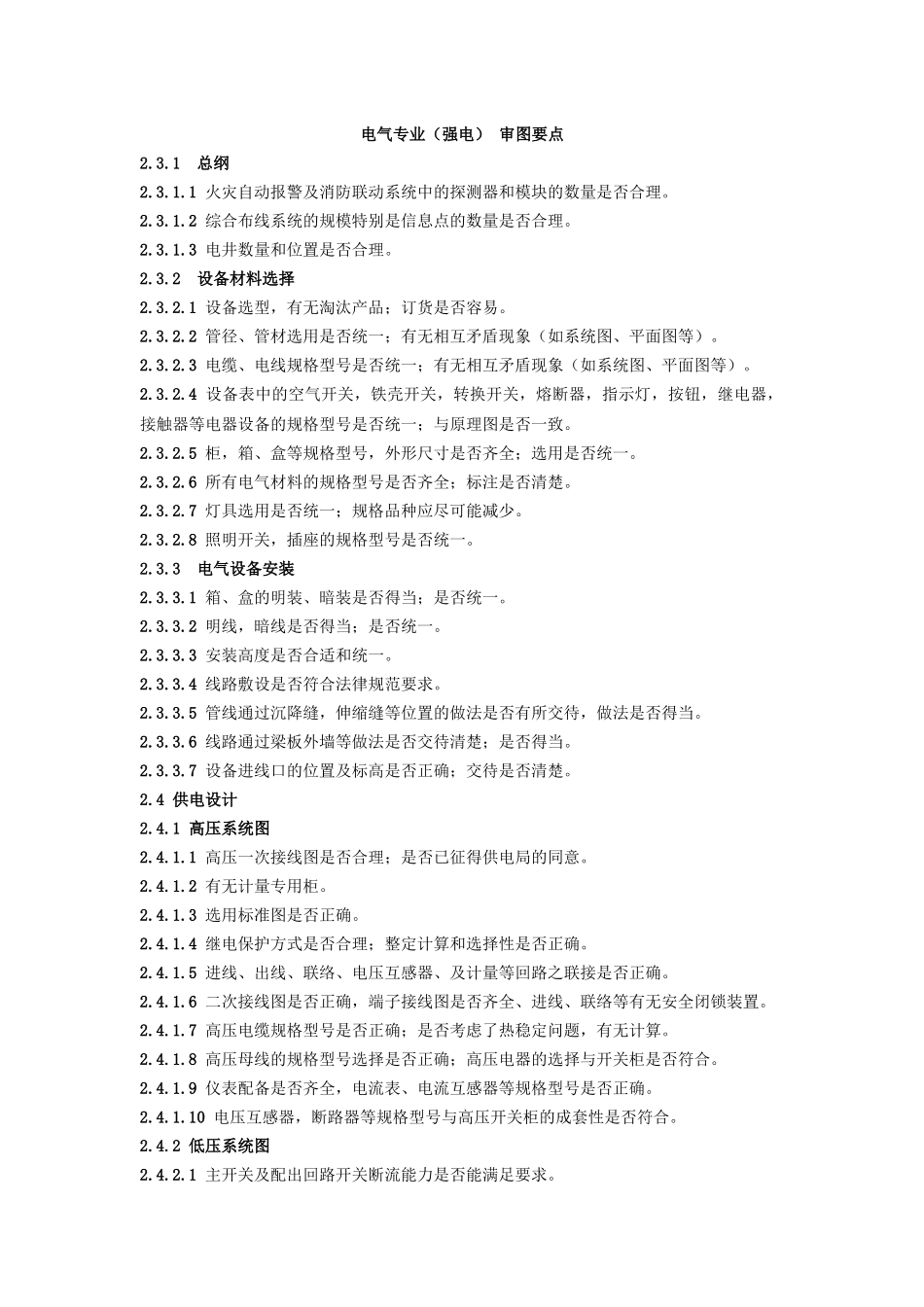

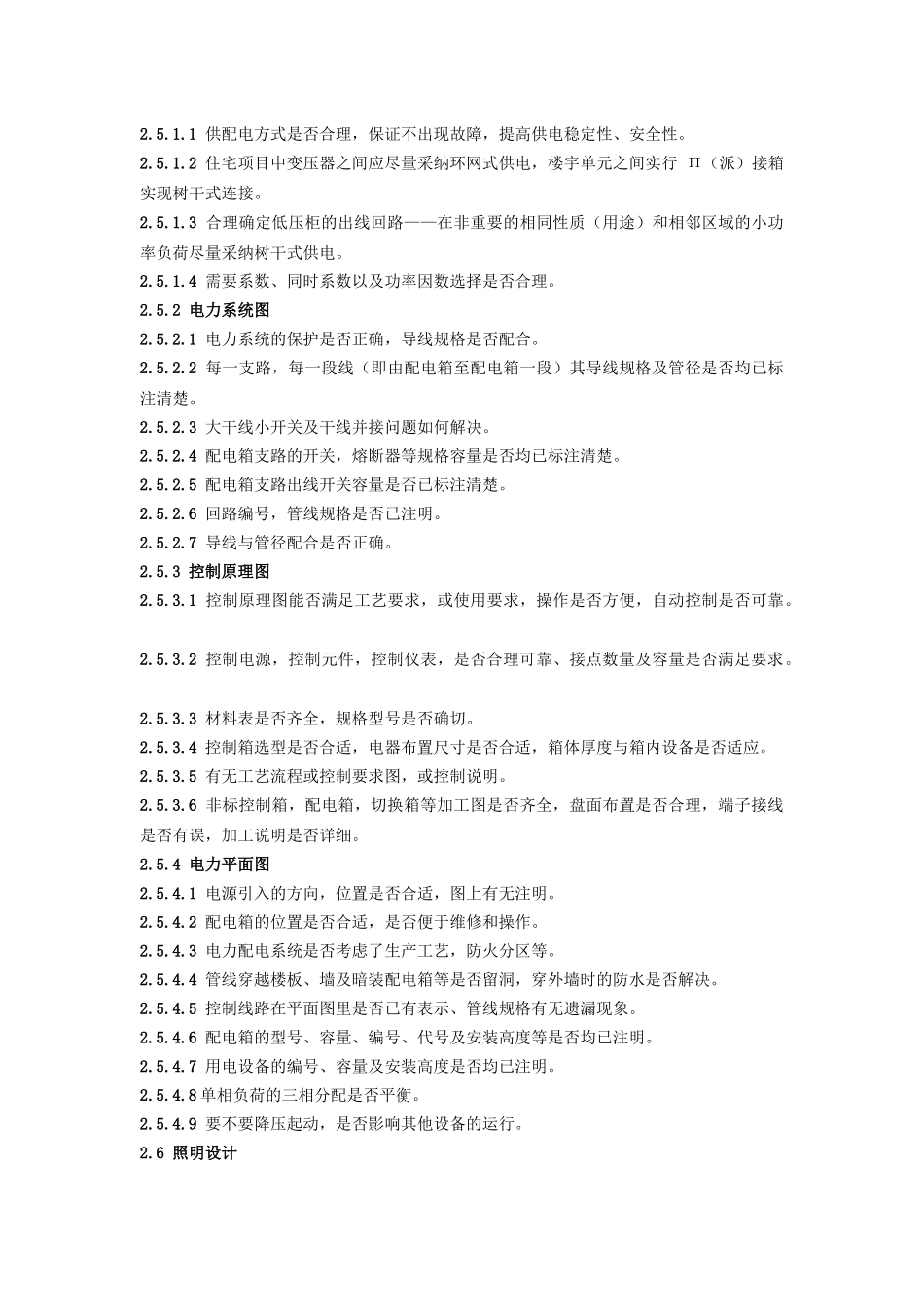

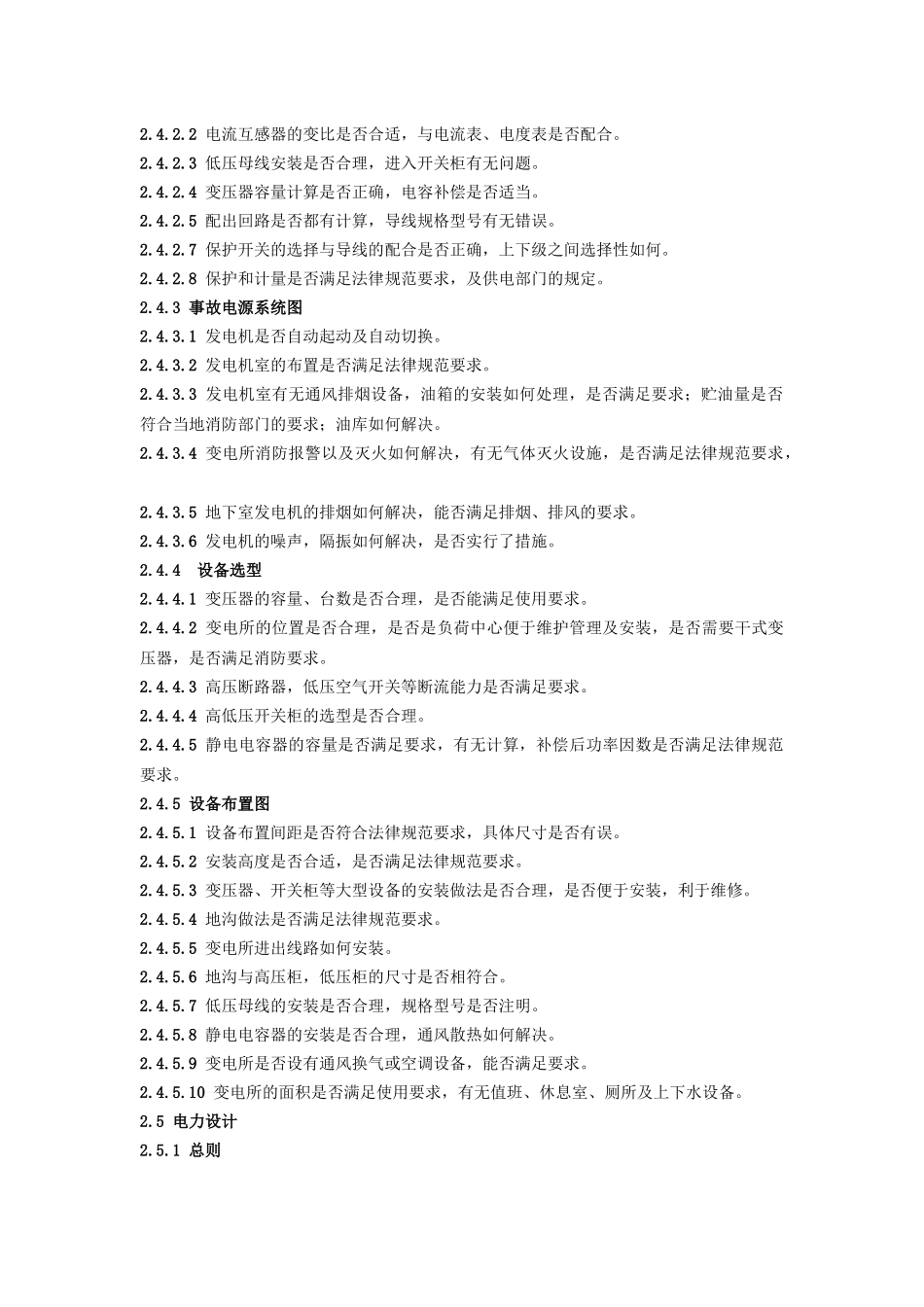

电气专业（强电） 审图要点2.3.1 总纲 2.3.1.1 火灾自动报警及消防联动系统中的探测器和模块的数量是否合理。 2.3.1.2 综合布线系统的规模特别是信息点的数量是否合理。 2.3.1.3 电井数量和位置是否合理。 2.3.2 设备材料选择 2.3.2.1 设备选型，有无淘汰产品；订货是否容易。 2.3.2.2 管径、管材选用是否统一；有无相互矛盾现象（如系统图、平面图等）。 2.3.2.3 电缆、电线规格型号是否统一；有无相互矛盾现象（如系统图、平面图等）。 2.3.2.4 设备表中的空气开关，铁壳开关，转换开关，熔断器，指示灯，按钮，继电器，接触器等电器设备的规格型号是否统一；与原理图是否一致。 2.3.2.5 柜，箱、盒等规格型号，外形尺寸是否齐全；选用是否统一。 2.3.2.6 所有电气材料的规格型号是否齐全；标注是否清楚。 2.3.2.7 灯具选用是否统一；规格品种应尽可能减少。 2.3.2.8 照明开关，插座的规格型号是否统一。 2.3.3 电气设备安装 2.3.3.1 箱、盒的明装、暗装是否得当；是否统一。 2.3.3.2 明线，暗线是否得当；是否统一。 2.3.3.3 安装高度是否合适和统一。 2.3.3.4 线路敷设是否符合法律规范要求。 2.3.3.5 管线通过沉降缝，伸缩缝等位置的做法是否有所交待，做法是否得当。 2.3.3.6 线路通过梁板外墙等做法是否交待清楚；是否得当。 2.3.3.7 设备进线口的位置及标高是否正确；交待是否清楚。2.4 供电设计 2.4.1 高压系统图2.4.1.1 高压一次接线图是否合理；是否已征得供电局的同意。 2.4.1.2 有无计量专用柜。 2.4.1.3 选用标准图是否正确。 2.4.1.4 继电保护方式是否合理；整定计算和选择性是否正确。 2.4.1.5 进线、出线、联络、电压互感器、及计量等回路之联接是否正确。 2.4.1.6 二次接线图是否正确，端子接线图是否齐全、进线、联络等有无安全闭锁装置。 2.4.1.7 高压电缆规格型号是否正确；是否考虑了热稳定问题，有无计算。 2.4.1.8 高压母线的规格型号选择是否正确；高压电器的选择与开关柜是否符合。 2.4.1.9 仪表配备是否齐全，电流表、电流互感器等规格型号是否正确。 2.4.1.10 电压互感器，断路器等规格型号与高压开关柜的成套性是否符合。 2.4.2 低压系统图2.4.2.1 主开关及配出回路开关断流能力是否能满足要求。 2.4.2.2 电流互感器的变比是否合适，与电流表、电度表是否配合。 2.4.2.3 低压母线安装是否合理，进入开关柜有无问题。 2.4.2.4 变压器容量计...
