电气施工时常用的经验公式

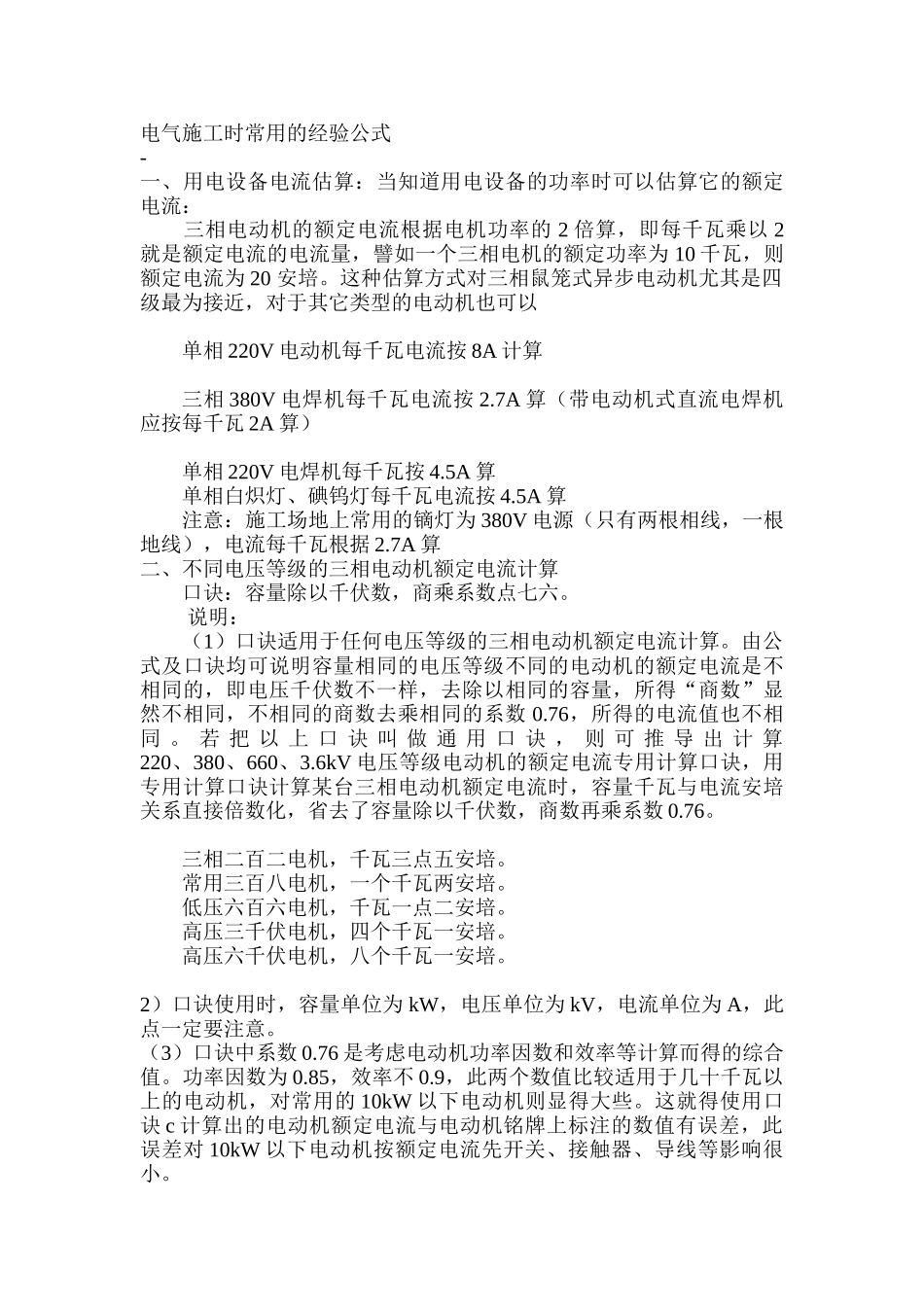

电气施工时常用的经验公式-一、用电设备电流估算：当知道用电设备的功率时可以估算它的额定电流： 三相电动机的额定电流根据电机功率的 2 倍算，即每千瓦乘以 2就是额定电流的电流量，譬如一个三相电机的额定功率为 10 千瓦，则额定电流为 20 安培。这种估算方式对三相鼠笼式异步电动机尤其是四级最为接近，对于其它类型的电动机也可以 单相 220V 电动机每千瓦电流按 8A 计算 三相 380V 电焊机每千瓦电流按 2.7A 算（带电动机式直流电焊机应按每千瓦 2A 算） 单相 220V 电焊机每千瓦按 4.5A 算 单相白炽灯、碘钨灯每千瓦电流按 4.5A 算 注意：施工场地上常用的镝灯为 380V 电源（只有两根相线，一根地线），电流每千瓦根据 2.7A 算二、不同电压等级的三相电动机额定电流计算 口诀：容量除以千伏数，商乘系数点七六。 说明： （1）口诀适用于任何电压等级的三相电动机额定电流计算。由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数 0.76，所得的电流值也不相同 。 若 把 以 上 口 诀 叫 做 通 用 口 诀 ， 则 可 推 导 出 计 算220、380、660、3.6kV 电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数 0.76。 三相二百二电机，千瓦三点五安培。 常用三百八电机，一个千瓦两安培。 低压六百六电机，千瓦一点二安培。 高压三千伏电机，四个千瓦一安培。 高压六千伏电机，八个千瓦一安培。 2）口诀使用时，容量单位为 kW，电压单位为 kV，电流单位为 A，此点一定要注意。（3）口诀中系数 0.76 是考虑电动机功率因数和效率等计算而得的综合值。功率因数为 0.85，效率不 0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的 10kW 以下电动机则显得大些。这就得使用口诀 c 计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对 10kW 以下电动机按额定电流先开关、接触器、导线等影响很小。 （4）运用口诀计算技巧。用口诀计算常用 380V 电动机额定电流时，先用电动机配接电源电压 0.38kV 数去除 0.76、商数 2 去乘容量（kW）数。若遇容量较大的 6kV 电动机，容量 kW 数又恰是 6kV 数的倍数，则容量除以...
